O que é uma Porta NOT?
Em eletrônica e lógica digital, as portas lógicas são os blocos fundamentais que realizam operações lógicas básicas. Uma das mais simples e essenciais portas lógicas é a porta NOT, também conhecida como inversor. Vamos explorar em detalhes o que é uma porta NOT, como ela funciona e onde é aplicada.
Funcionamento da Porta NOT
A porta NOT é uma operação lógica unária que possui uma única entrada e uma única saída. Sua principal função é inverter o valor lógico de sua entrada. Se a entrada for 0 (ou baixa), a saída será 1 (ou alta) e vice-versa. Em termos mais simples, se você alimentar a porta NOT com um sinal “ligado”, ela retornará um sinal “desligado” e se você alimentá-la com um sinal “desligado”, ela retornará um sinal “ligado”.
Representação Simbólica

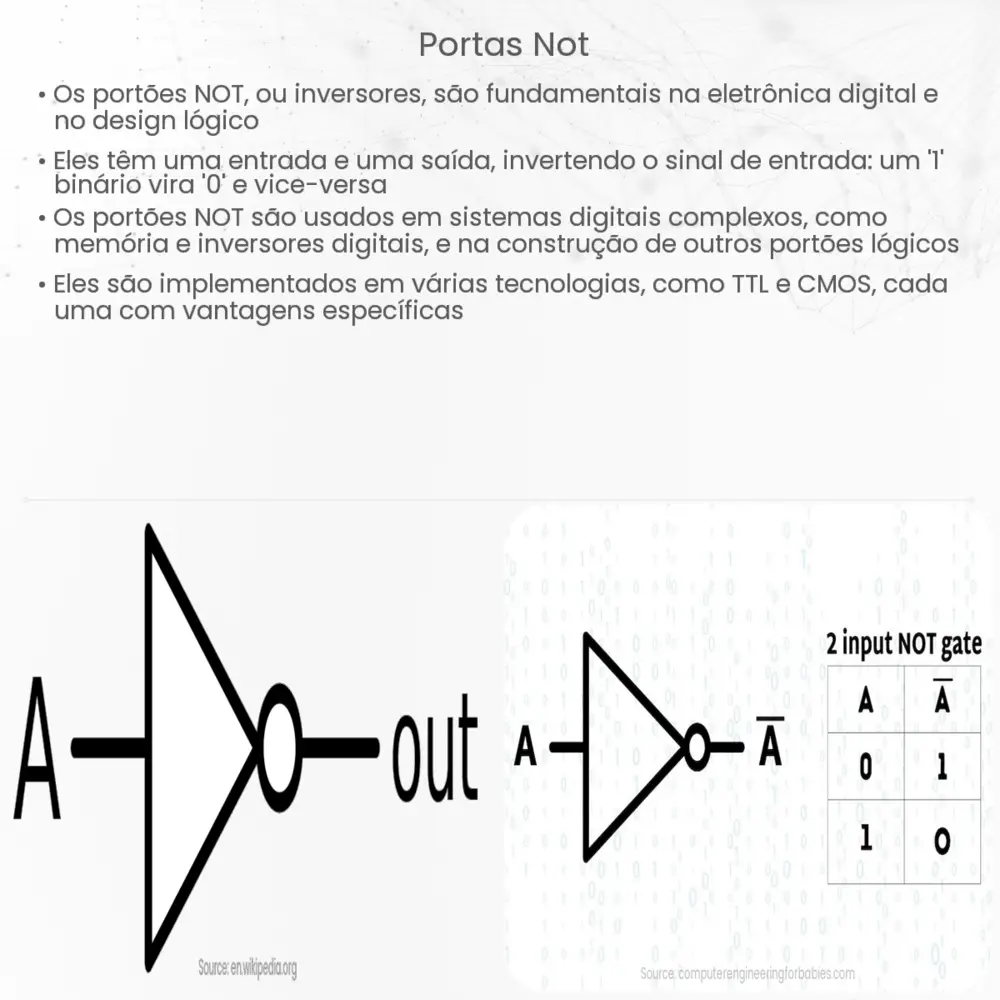

Em diagramas esquemáticos, a porta NOT é geralmente representada por um triângulo que aponta para a direita, seguido por um círculo pequeno. O triângulo simboliza a ação de inversão, enquanto o círculo indica a saída negada. Assim, a entrada é onde o triângulo é mais largo e a saída é onde o círculo está localizado.
Expressão Lógica
A operação realizada pela porta NOT pode ser descrita usando uma expressão lógica simples. Se designarmos a entrada por A, a saída da porta NOT, geralmente designada por Y, será dada por:
Y = NOT A
Ou em outra notação:
Y = ¬A
Aplicações da Porta NOT
A porta NOT é usada em uma variedade de aplicações em eletrônica e sistemas digitais. Algumas dessas aplicações incluem:
- Inversão de sinal: Convertendo um sinal de “alto” para “baixo” e vice-versa.
- Implementação de outras portas lógicas: Através da combinação de portas NOT com outras portas lógicas, é possível criar portas como NAND e NOR.
A simplicidade da porta NOT pode enganar muitos, mas seu papel é crucial na construção de circuitos mais complexos. No próximo segmento, discutiremos mais sobre as características técnicas da porta NOT e exemplos práticos de seu uso.
Características Técnicas da Porta NOT
Embora a lógica por trás da porta NOT seja simples, quando se trata de implementações físicas, como em circuitos integrados, existem algumas características técnicas a serem consideradas:
- Tempo de Propagação: Refere-se ao tempo que leva para a saída mudar após uma alteração na entrada. Em dispositivos reais, essa mudança não é instantânea.
- Consumo de Energia: A porta NOT consome energia para realizar sua operação. O consumo varia dependendo da tecnologia e design do circuito.
- Fan-out: Indica quantos dispositivos de entrada podem ser alimentados por uma única saída da porta NOT sem degradar o sinal.
Exemplos Práticos de Uso
A porta NOT, além de ser um bloco básico em eletrônica digital, encontra uso em várias aplicações práticas:
- Conversão de Sinal: Em sistemas onde um sinal positivo e negativo são necessários alternadamente, uma porta NOT pode ser usada para alternar entre os dois.
- Controle de Operação: Em situações em que uma operação deve ser interrompida quando outra começa, a porta NOT pode ser usada para garantir que apenas uma operação ocorra de cada vez.
- Debouncing: Em interfaces, como botões, a porta NOT, em combinação com outros componentes, pode ser usada para eliminar oscilações indesejadas (ruídos).
Conclusão
A porta NOT, com sua função simples de inversão, desempenha um papel fundamental na eletrônica digital. Seu design básico é a base para a construção de sistemas digitais mais complexos. Entender a operação e as aplicações desta porta é essencial para qualquer pessoa interessada em eletrônica ou ciência da computação. Em um mundo crescentemente digital, componentes como a porta NOT são a espinha dorsal que garante o funcionamento eficaz de dispositivos e sistemas que usamos diariamente.
