Comprendre les Portes NON en Électronique
Les portes logiques sont des composants fondamentaux dans le domaine de l’électronique numérique et de l’informatique. Parmi ces portes, la porte NON (ou NOT en anglais) joue un rôle crucial dans la construction de circuits complexes. Cette porte a la particularité de produire une sortie inverse à celle de son entrée. Autrement dit, si l’entrée est à 1 (ou haute), la sortie sera à 0 (ou basse), et vice-versa.
Principe de Fonctionnement et Symbolique

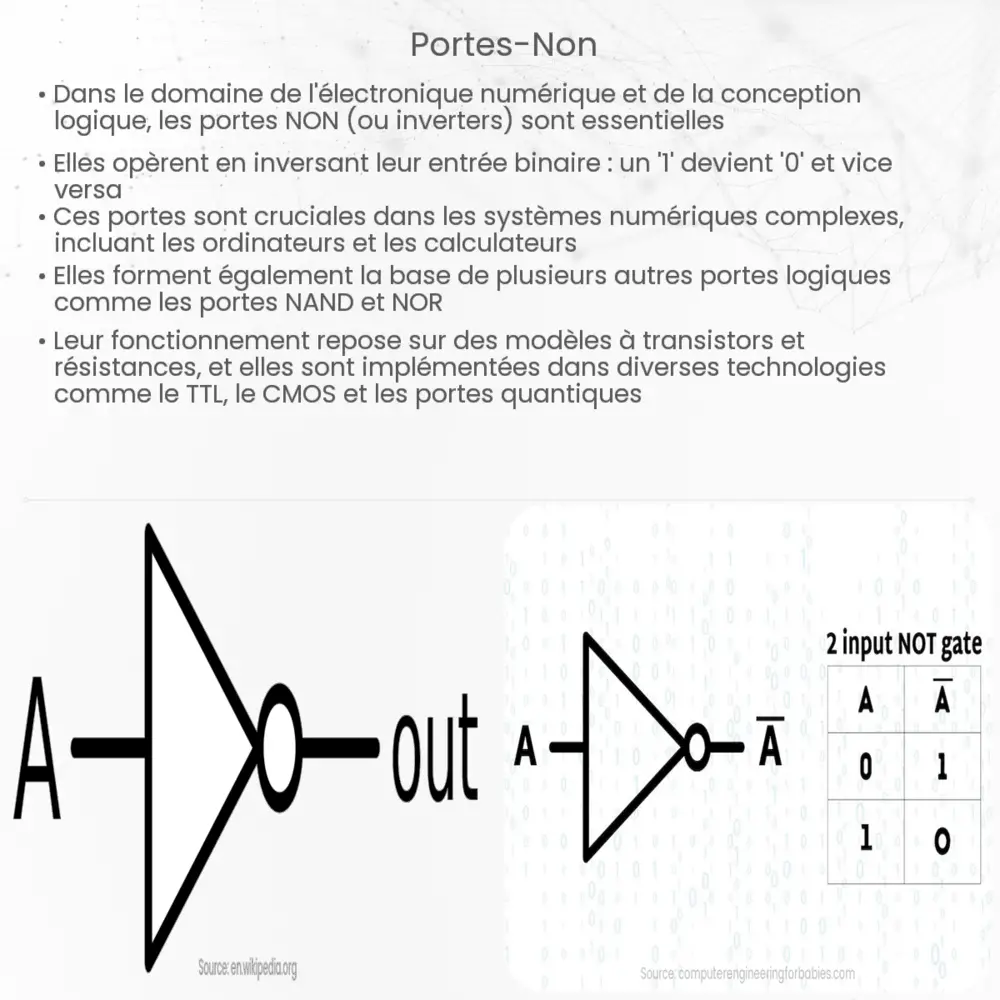

La représentation symbolique de la porte NON est assez simple : un triangle pointant vers la droite avec un cercle à son extrémité. Ce cercle est connu sous le nom de « bulle logique » et indique l’inversion du signal. Le fonctionnement de la porte NON peut être décrit par une table de vérité simple :
- Si l’entrée est 0, la sortie est 1.
- Si l’entrée est 1, la sortie est 0.
Cette caractéristique permet aux ingénieurs et concepteurs de circuits de manipuler des signaux numériques de manière prévisible et contrôlée.
Applications des Portes NON
Les portes NON sont utilisées dans une multitude d’applications. Elles sont essentielles dans la création de circuits combinatoires et séquentiels, servant à implémenter des fonctions logiques plus complexes comme les portes AND, OR et XOR. De plus, elles sont cruciales dans la conception de circuits de mémoire, tels que les bascules et les registres.
En dehors de l’électronique pure, les portes NON trouvent leur utilité dans la programmation de logique pour les systèmes embarqués et les microcontrôleurs. Elles permettent de contrôler le comportement des dispositifs en fonction des entrées reçues, ce qui est fondamental dans l’automatisation et la robotique.
Conception et Réalisation d’une Porte NON
La réalisation d’une porte NON peut se faire de plusieurs manières, en utilisant des transistors bipolaires ou à effet de champ (FET), ou encore via des technologies CMOS. Le choix des composants et la conception dépendent de plusieurs facteurs, tels que la consommation d’énergie, la vitesse de commutation et l’espace disponible sur le circuit imprimé.
Par exemple, une porte NON à transistor simple nécessiterait un transistor NPN, une résistance de base pour contrôler le courant, et une résistance de charge pour créer un niveau de tension de sortie adéquat.
La conception d’une porte NON dépasse la simple mise en œuvre d’un composant unique ; elle implique une compréhension approfondie des principes d’électronique numérique et de la logique des circuits.
Optimisation et Challenges dans la Conception des Portes NON
Dans le processus de conception de circuits intégrant des portes NON, plusieurs défis se présentent. L’un des principaux enjeux est la minimisation de la latence et de la consommation d’énergie. Les concepteurs doivent souvent trouver un équilibre entre la rapidité de commutation et la consommation électrique, particulièrement dans les applications où l’autonomie énergétique est critique, comme dans les dispositifs mobiles et les capteurs sans fil.
Un autre aspect important est la miniaturisation des composants. Avec l’avancement des technologies de fabrication de semi-conducteurs, les portes NON et autres composants logiques peuvent être fabriquées à une échelle nanométrique, permettant des performances accrues et une réduction significative de la taille des circuits.
Impact des Portes NON sur l’Innovation Technologique
Les portes NON, bien que simples dans leur concept, ont eu un impact considérable sur l’innovation technologique. Elles constituent la base de circuits plus complexes qui forment le cœur des ordinateurs, des smartphones et de nombreux autres appareils électroniques qui façonnent notre quotidien. Leur simplicité et efficacité dans la manipulation des signaux numériques rendent possible le traitement complexe de l’information, de la logique de programmation aux vastes réseaux de données.
En outre, les recherches continues dans le domaine des matériaux et des technologies de semi-conducteurs promettent des améliorations dans la performance des portes NON, ouvrant la voie à des innovations futures dans des domaines aussi variés que l’intelligence artificielle, la communication sans fil et la robotique.
Conclusion
En conclusion, la porte NON est un élément fondamental de l’électronique numérique et joue un rôle crucial dans la construction de circuits logiques complexes. Sa capacité à inverser les signaux offre une flexibilité et une puissance indispensables dans la conception de systèmes électroniques. Malgré sa simplicité, la porte NON a une influence profonde sur l’avancement technologique, de la conception de circuits basiques à l’élaboration de systèmes informatiques et de communication de pointe. Alors que la technologie continue de progresser, l’importance et la pertinence de la porte NON restent indéniables, témoignant de son rôle essentiel dans le monde de l’électronique et de l’informatique.
