Las Puertas NOT en la Lógica Digital
La lógica digital es una parte fundamental de la informática y la ingeniería electrónica. Las operaciones básicas de esta lógica se realizan a través de las llamadas puertas lógicas, entre las que encontramos las puertas AND, OR y NOT. En esta ocasión, nos centraremos en la Puerta NOT, una de las más esenciales y fundamentales de la lógica digital.
¿Qué es una Puerta NOT?
La puerta NOT, también conocida como inversor o puerta de negación, es un dispositivo digital que implementa la negación lógica. Esta tiene una sola entrada y una sola salida. Su funcionamiento es simple: invierte el estado lógico de la señal de entrada. Esto significa que, si la entrada es ‘1’ (verdadero o alto), la salida será ‘0’ (falso o bajo); y si la entrada es ‘0’, la salida será ‘1’.
Simbolismo y Representación

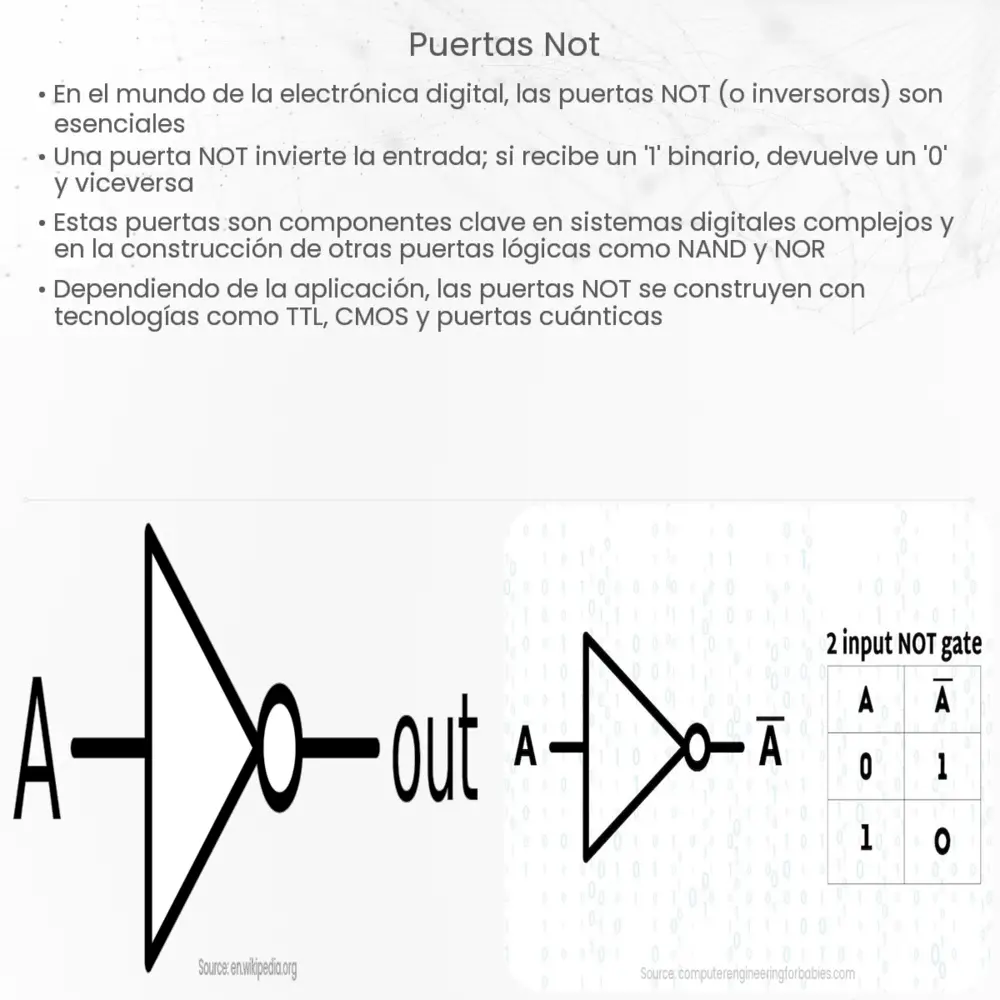

En los diagramas de circuitos digitales, la puerta NOT se representa comúnmente como un triángulo apuntando hacia la salida, con un círculo en la punta. Este círculo, llamado ‘burbuja’, es el símbolo estándar para la inversión en la lógica digital.
Aplicaciones de la Puerta NOT
- Construcción de otras puertas lógicas: Con la combinación de la puerta NOT y otras puertas lógicas, podemos construir todas las demás puertas lógicas, como NAND, NOR, XOR, XNOR, etc.
- Creación de circuitos inversores: Los circuitos inversores son útiles para invertir el estado lógico de una señal, lo que puede ser útil en una serie de aplicaciones, como la corrección de errores en transmisiones de datos.
- Formación de osciladores: Un oscilador es un circuito que genera una secuencia continua de ondas. Con la ayuda de puertas NOT y algunos otros componentes electrónicos, podemos formar osciladores.
Estas son solo algunas de las aplicaciones de la puerta NOT en la lógica digital. En la siguiente parte de este artículo, exploraremos más a fondo la relevancia y las aplicaciones de esta puerta lógica en distintos campos.
Importancia de la Puerta NOT en la Lógica Digital
La puerta NOT tiene una relevancia excepcional en el mundo de la lógica digital. No sólo es una de las puertas lógicas más simples, sino que su capacidad para invertir la señal la convierte en un componente crucial en muchos circuitos digitales. El uso de esta puerta en el diseño de circuitos digitales permite realizar operaciones complejas a partir de la combinación de operaciones simples.
Aplicaciones Avanzadas de la Puerta NOT
- Memoria digital: Las puertas NOT son la base para la construcción de memorias digitales. En combinación con otras puertas lógicas, se utilizan para crear ‘flip-flops’, los componentes básicos de la memoria digital.
- Procesadores: En los microprocesadores, las puertas NOT se utilizan junto con otras puertas lógicas para llevar a cabo todas las operaciones lógicas y aritméticas.
- Sistemas de comunicación: En los sistemas de comunicación digital, las puertas NOT son útiles para generar señales de control y para la corrección de errores.
Consideraciones Finales
En conclusión, la puerta NOT es un componente esencial en el diseño y funcionamiento de muchos dispositivos electrónicos y sistemas digitales que utilizamos en nuestra vida diaria. Desde los dispositivos de memoria hasta los procesadores de nuestros ordenadores, pasando por los sistemas de comunicación, la presencia y la utilidad de la puerta NOT es innegable. Además, la simplicidad de su operación y su representación la convierten en un excelente punto de partida para aquellos que buscan comprender los fundamentos de la lógica digital y la electrónica.
Al final, entender y apreciar la puerta NOT nos da una visión más clara de cómo funcionan los sistemas digitales a nivel más básico. A pesar de su simplicidad, las posibilidades que ofrece son casi infinitas, permitiendo la creación de dispositivos y sistemas cada vez más complejos y poderosos.
