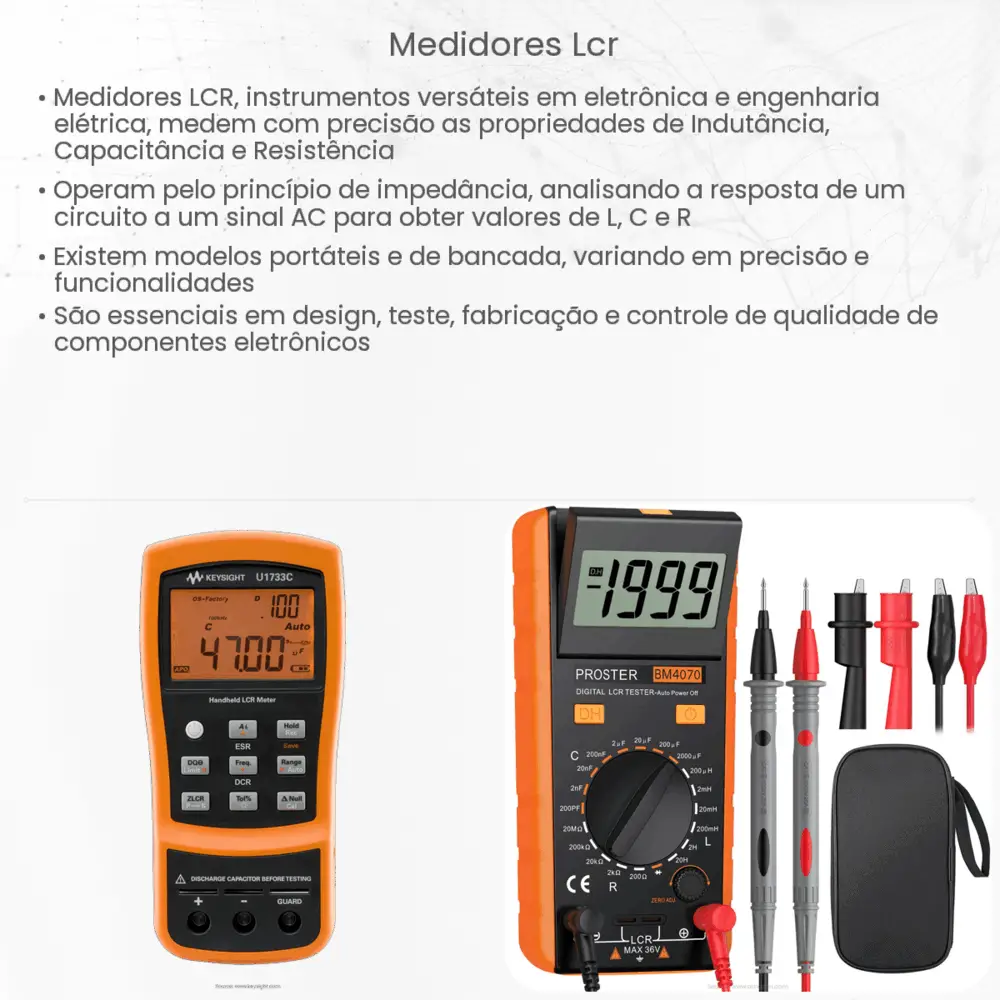

O que são Medidores LCR?
Os medidores LCR são instrumentos de medição eletrônicos utilizados para medir a indutância (L), capacitância (C) e resistência (R) de um componente eletrônico. Estes são parâmetros fundamentais em circuitos eletrônicos e determinam em grande parte o comportamento de um circuito em diferentes condições operacionais. Compreender e medir esses valores é crucial para o design, teste e reparo de circuitos eletrônicos.
Por que medir LCR?
A indutância, capacitância e resistência são os três parâmetros fundamentais que caracterizam o comportamento de componentes eletrônicos em um circuito. Cada um destes elementos tem uma função específica:
- Indutância (L): É uma propriedade dos componentes que se opõem a uma mudança na corrente elétrica que passa através deles. É comum em bobinas e transformadores.
- Capacitância (C): É a capacidade de um componente para armazenar carga elétrica. Os capacitores, que armazenam energia na forma de um campo elétrico, têm essa propriedade.
- Resistência (R): Representa a oposição ao fluxo de corrente elétrica, transformando parte dessa corrente em calor. Resistores são os componentes padrão para esta função.
Funcionamento dos Medidores LCR
O funcionamento básico de um medidor LCR envolve a aplicação de um sinal de teste a um componente e a medição da resposta desse componente. O sinal de teste pode ser uma corrente alternada (AC) de frequência específica. A partir da resposta do componente ao sinal de teste, o medidor LCR calcula a indutância, capacitância ou resistência do componente.
Por exemplo, quando medindo um capacitor, o medidor LCR pode aplicar uma voltagem AC e medir a corrente que flui através do capacitor. A relação entre a voltagem aplicada e a corrente resultante, juntamente com a frequência do sinal de teste, permite ao medidor calcular a capacitância do componente.
Os medidores LCR avançados também permitem aos usuários escolher diferentes frequências de teste, o que pode ser crucial para determinar as características de um componente em diferentes condições operacionais.
Aplicações dos Medidores LCR
Os medidores LCR são indispensáveis em várias áreas da eletrônica. Eles são frequentemente usados por:
- Engenheiros e técnicos durante o design e teste de novos produtos eletrônicos.
- Profissionais de manutenção e reparo para diagnosticar falhas e garantir a funcionalidade adequada dos componentes.
- Professores e estudantes em laboratórios de ensino para experimentos e aprendizado prático.
Além disso, são essenciais em setores como telecomunicações, fabricação de semicondutores, pesquisa e desenvolvimento, e muito mais.
Características e Especificações dos Medidores LCR
Enquanto todos os medidores LCR medem a indutância, capacitância e resistência, a precisão e a gama de funcionalidades variam amplamente entre diferentes modelos e marcas. Ao escolher um medidor LCR, é importante considerar algumas características chave:
- Precisão: Alguns medidores oferecem precisão básica de até 0,05%, o que é essencial para aplicações críticas e de alta precisão.
- Frequência de teste: Medidores LCR podem variar a frequência de teste desde muito baixas frequências até frequências na gama dos MHz. A escolha da frequência de teste adequada é crucial para obter leituras precisas, especialmente para componentes reativos.
- Modos de medição: Além das medidas padrão L, C e R, alguns medidores oferecem funções adicionais como medição do fator de dissipação (D), fator de qualidade (Q) e ângulo de fase.
- Interface: Muitos medidores modernos incluem interfaces digitais como USB, GPIB ou Ethernet para conexão com computadores ou outros dispositivos, facilitando a coleta e análise de dados.
Manuseio e Cuidados com Medidores LCR
Ao utilizar um medidor LCR, é importante garantir que o componente a ser medido esteja desenergizado e desconectado de qualquer circuito. Isto previne leituras incorretas e possíveis danos ao medidor. Além disso, como qualquer instrumento de precisão, o medidor LCR deve ser calibrado regularmente para garantir sua precisão ao longo do tempo. Armazená-lo em um ambiente limpo e livre de umidade também prolonga sua vida útil e garante a consistência das medições.
Conclusão
Os medidores LCR desempenham um papel crucial na eletrônica, permitindo que engenheiros, técnicos e entusiastas obtenham medições precisas de indutância, capacitância e resistência de componentes eletrônicos. Eles são ferramentas indispensáveis em laboratórios, linhas de produção, salas de aula e oficinas de reparo. A escolha do medidor LCR certo, com as especificações e características adequadas, pode ser a diferença entre um dispositivo eletrônico que funciona perfeitamente e um que falha. Portanto, é essencial investir em um bom medidor LCR e usá-lo corretamente para garantir o sucesso em projetos e reparos eletrônicos.
