conversor ressonante LLC

Explore o conversor ressonante LLC, suas vantagens e aplicações, e entenda seus desafios no mundo da eletrônica de potência.

conversor ressonante LLC

Conversor Ressonante LLC: Uma Visão Geral

O conversor ressonante LLC tornou-se uma peça fundamental em muitas aplicações de eletrônica de potência devido às suas vantagens significativas em relação a outros tipos de conversores. Ele combina a operação ressonante com um circuito indutor-capacitor-indutor, muitas vezes abreviado como LLC, daí o seu nome.

O que é um Conversor Ressonante LLC?

Um conversor ressonante LLC é um tipo de conversor DC-DC que utiliza uma topologia ressonante para minimizar as perdas por comutação e melhorar a eficiência do sistema. Esta topologia específica faz uso de dois indutores e um capacitor para formar o circuito ressonante.

Principais Vantagens

  1. Eficiência elevada: A principal vantagem do conversor ressonante LLC é sua alta eficiência. Devido à sua operação ressonante, as perdas por comutação são significativamente reduzidas, o que resulta em menor dissipação de calor e, portanto, maior eficiência.
  2. Operação de ampla faixa: A topologia LLC pode operar em uma ampla faixa de frequências, o que a torna adequada para várias aplicações.
  3. Regulação de tensão: A topologia permite uma excelente regulação de tensão, especialmente em cargas variáveis.

Como funciona o Conversor Ressonante LLC?

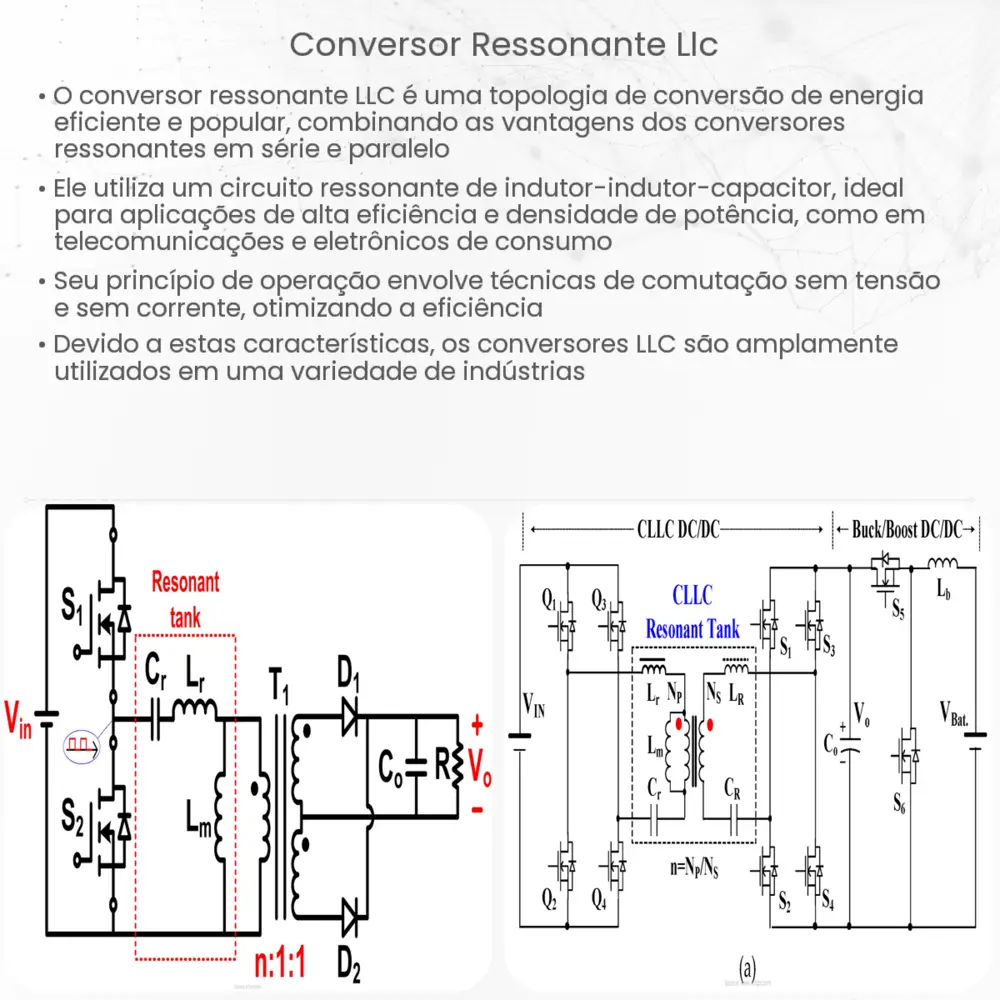

O núcleo do conversor LLC é o circuito ressonante formado por dois indutores e um capacitor. A energia é transferida entre a entrada e a saída através deste circuito ressonante. Durante a operação, o conversor funciona de forma a manter a tensão de saída constante independentemente das variações na tensão de entrada ou na carga.

O processo de comutação ocorre de maneira “suave”, isto é, a corrente e a tensão se alinham quase perfeitamente, reduzindo assim as perdas de comutação. A frequência de operação do conversor é tipicamente ajustada para estar próxima à frequência ressonante do circuito, maximizando assim a eficiência.

Além do circuito ressonante, o conversor também inclui um estágio de comutação, geralmente composto por interruptores semicondutores, como MOSFETs ou IGBTs, que controlam o fluxo de energia entre a entrada e a saída.

Aplicações do Conversor Ressonante LLC

Devido às suas inúmeras vantagens, o conversor ressonante LLC encontrou aplicações em uma variedade de áreas, incluindo:

  • Fontes de alimentação de alta eficiência para eletrônicos de consumo
  • Carregadores de veículos elétricos
  • Fontes de alimentação para servidores e data centers
  • Sistemas de energia renovável

Desafios e Limitações

Enquanto o conversor ressonante LLC oferece muitas vantagens, também existem desafios e limitações associados ao seu uso. Alguns dos principais desafios incluem:

  • Complexidade de Design: A topologia LLC pode ser mais complexa para projetar em comparação com outros tipos de conversores, especialmente quando se busca otimizar a eficiência em uma ampla faixa de operação.
  • Componentes: A seleção dos componentes, especialmente os indutores e capacitores, é crucial para o desempenho do conversor. Componentes de baixa qualidade ou inadequados podem comprometer a eficiência e a vida útil do conversor.
  • Frequência de Operação: Embora o conversor possa operar em uma ampla faixa de frequências, a eficiência ótima é alcançada em torno da frequência ressonante. Isso pode limitar sua aplicabilidade em alguns cenários.

Considerações Finais

O campo da eletrônica de potência tem evoluído rapidamente, e o conversor ressonante LLC destaca-se como uma solução promissora para muitas aplicações que exigem alta eficiência e desempenho confiável. Com sua capacidade de reduzir perdas de comutação e oferecer excelente regulação de tensão, ele provou ser uma escolha preferida em muitas aplicações modernas, desde fontes de alimentação para eletrônicos até sistemas de energia de grande escala.

No entanto, como qualquer tecnologia, é essencial entender suas limitações e desafios para aproveitar ao máximo suas vantagens. Através de design cuidadoso, seleção de componentes de qualidade e uma compreensão profunda de suas características operacionais, é possível implementar conversores ressonantes LLC que atendam ou superem as expectativas em termos de desempenho e confiabilidade.

Conclusão

Os conversores ressonantes LLC consolidaram sua posição como uma ferramenta valiosa na caixa de ferramentas do engenheiro de eletrônica de potência. Com sua combinação única de eficiência e versatilidade, eles continuarão a desempenhar um papel vital no desenvolvimento de soluções de energia para o futuro. Enquanto avanços tecnológicos continuam a surgir, a importância de compreender e aplicar corretamente esta topologia só aumentará, fazendo dela uma área de estudo e aplicação essencial para os profissionais do campo.
