LLC-Resonanzwandler: Ein detaillierter Blick auf Aufbau, Funktionsweise, Vorteile und Anwendungen dieser effizienten Schaltreglertechnologie.
Was ist ein LLC-Resonanzwandler?
Ein LLC-Resonanzwandler ist eine spezielle Art von Schaltregler, der die Vorteile der Resonanzschaltung nutzt, um eine effiziente und stabile Energieübertragung über einen weiten Eingangs- und Ausgangsspannungsbereich zu gewährleisten. Er wird oft in Anwendungen eingesetzt, die eine hohe Effizienz und kompakte Bauweise erfordern, wie beispielsweise bei Server-Netzteilen und Telekommunikationsausrüstungen.
Aufbau und Arbeitsprinzip

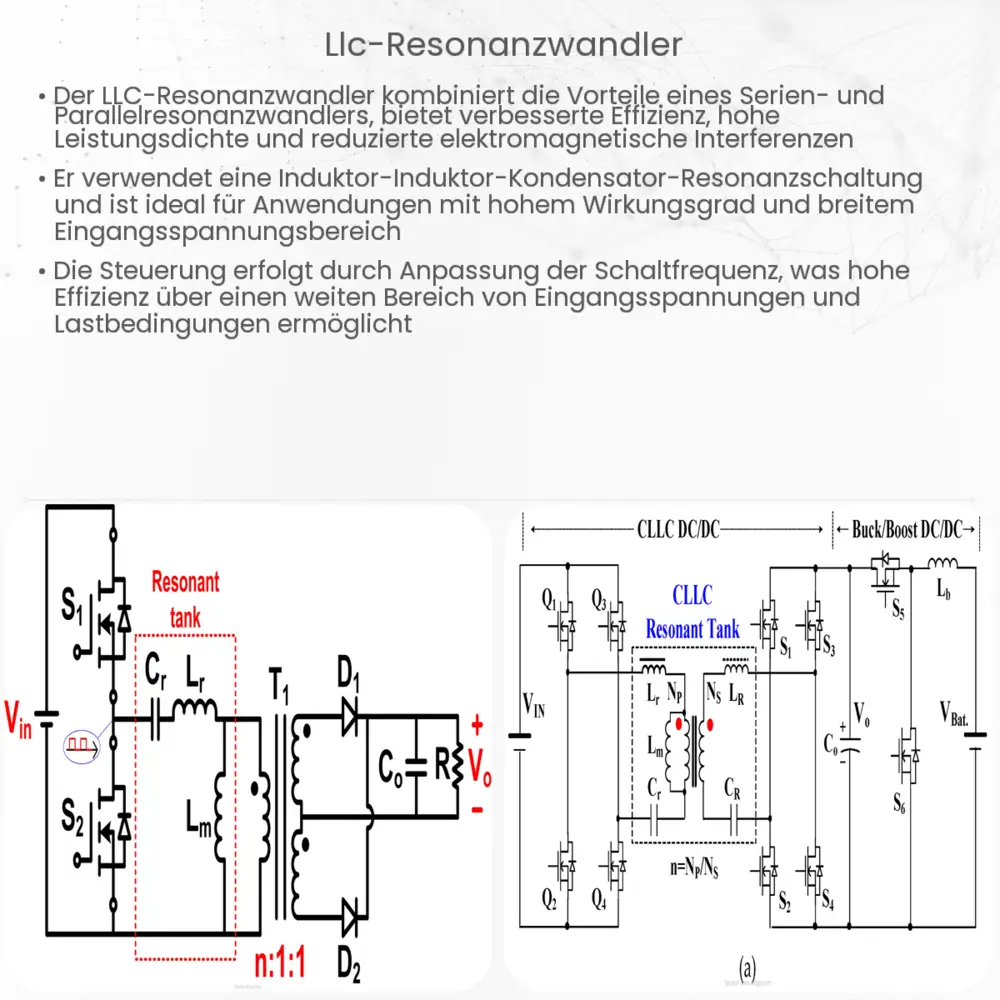

Der LLC-Resonanzwandler besteht aus einer Primär- und einer Sekundärseite, die durch einen Transformator gekoppelt sind. Auf der Primärseite befinden sich zwei Schalttransistoren, die in einem Vollbrückenschaltungsdesign angeordnet sind. Die Resonanzkomponenten, bestehend aus einem Resonanzkondensator und zwei Resonanzspulen (L1 und L2), befinden sich auf der Sekundärseite.
Das Hauptziel dieses Wandlers ist es, die Schaltverluste der Transistoren zu minimieren. Dies wird erreicht, indem der Wandler im Resonanzbetrieb arbeitet, wobei die Spannung und der Strom der Transistoren phasensynchron geschaltet werden. Dies ermöglicht das schaltfreie Schalten der Transistoren und führt zu einem minimalen Energieverlust.
Funktionsweise
- Die beiden Schalttransistoren auf der Primärseite schalten abwechselnd, um eine Wechselspannung am Primärwicklungsanschluss des Transformators zu erzeugen.
- Diese Wechselspannung wird durch den Transformator auf die Sekundärseite übertragen und erzeugt dort einen Wechselstrom, der durch die Resonanzkomponenten fließt.
- Durch das gezielte Schalten der Transistoren und die Wahl der Resonanzfrequenz können die Resonanzbedingungen so eingestellt werden, dass der Wandler bei einer bestimmten Last und Eingangsspannung am effizientesten arbeitet.
Ein wesentlicher Vorteil des LLC-Resonanzwandlers ist seine Fähigkeit, über einen weiten Bereich von Eingangsspannungen und Lastbedingungen mit hoher Effizienz zu arbeiten. Dies wird durch das Anpassen der Schaltfrequenz der Transistoren erreicht, wodurch der Wandler in der Lage ist, bei verschiedenen Betriebsbedingungen in Resonanz zu bleiben.
Anwendungen
LLC-Resonanzwandler sind in vielen modernen elektronischen Geräten zu finden, vor allem wegen ihrer hohen Effizienz und kompakten Bauweise. Einige typische Anwendungen umfassen:
- Server-Netzteile
- Telekommunikationsausrüstungen
- Hochleistungs-LED-Treiber
Durch ihre effiziente und flexible Arbeitsweise sind sie ideal für Anwendungen geeignet, die eine genaue Spannungsregelung bei unterschiedlichen Last- und Eingangsspannungsbedingungen erfordern.
Vorteile und Nachteile des LLC-Resonanzwandlers
Wie bei jedem elektronischen Design gibt es sowohl Vorteile als auch Nachteile, die bei der Verwendung eines LLC-Resonanzwandlers berücksichtigt werden müssen:
- Vorteile:
- Höhere Effizienz über einen weiten Last- und Eingangsspannungsbereich.
- Reduzierte Schaltverluste durch Resonanzbetrieb.
- Fähigkeit zur Anpassung an unterschiedliche Betriebsbedingungen durch Veränderung der Schaltfrequenz.
- Kompakte Bauweise, ideal für Anwendungen mit begrenztem Platzangebot.
- Nachteile:
- Komplexerer Schaltungsaufbau im Vergleich zu anderen Wandler-Designs.
- Benötigt präzise Komponenten für den Resonanzbetrieb, was die Kosten erhöhen kann.
- Kann bei nicht optimaler Auslegung zu unerwünschten Oberschwingungen führen.
Zusammenfassung und Fazit
Der LLC-Resonanzwandler ist ein leistungsstarkes Tool im Repertoire eines Elektronikdesigners, das sich insbesondere durch seine hohe Effizienz und Flexibilität auszeichnet. Durch die Nutzung des Resonanzprinzips ermöglicht es dieser Wandler, Schaltverluste zu minimieren und eine präzise Spannungsregelung über einen weiten Bereich von Betriebsbedingungen zu bieten.
Während seine Anwendung und sein Design etwas komplexer sein können als bei anderen Schaltreglertypen, bietet er deutliche Vorteile in Anwendungen, bei denen Effizienz und kompakte Bauweise von entscheidender Bedeutung sind. Mit dem richtigen Verständnis und der richtigen Anwendung kann der LLC-Resonanzwandler eine optimale Lösung für viele moderne elektronische Design-Herausforderungen bieten.
