Artigo sobre conversores rebaixador-elevador: entenda o funcionamento, características, aplicações e dicas para escolha e design desses versáteis componentes eletrônicos.
O que é um Conversor Rebaixador-Elevador?
Um conversor rebaixador-elevador, muitas vezes referido como “buck-boost”, é um tipo de conversor DC-DC que tem a capacidade tanto de aumentar (elevador) quanto de diminuir (rebaixar) a tensão de entrada para obter uma tensão de saída desejada. Estes conversores são amplamente utilizados em aplicações eletrônicas onde há a necessidade de converter uma tensão de entrada em uma tensão de saída que pode ser maior ou menor que a original.
Princípio de Funcionamento

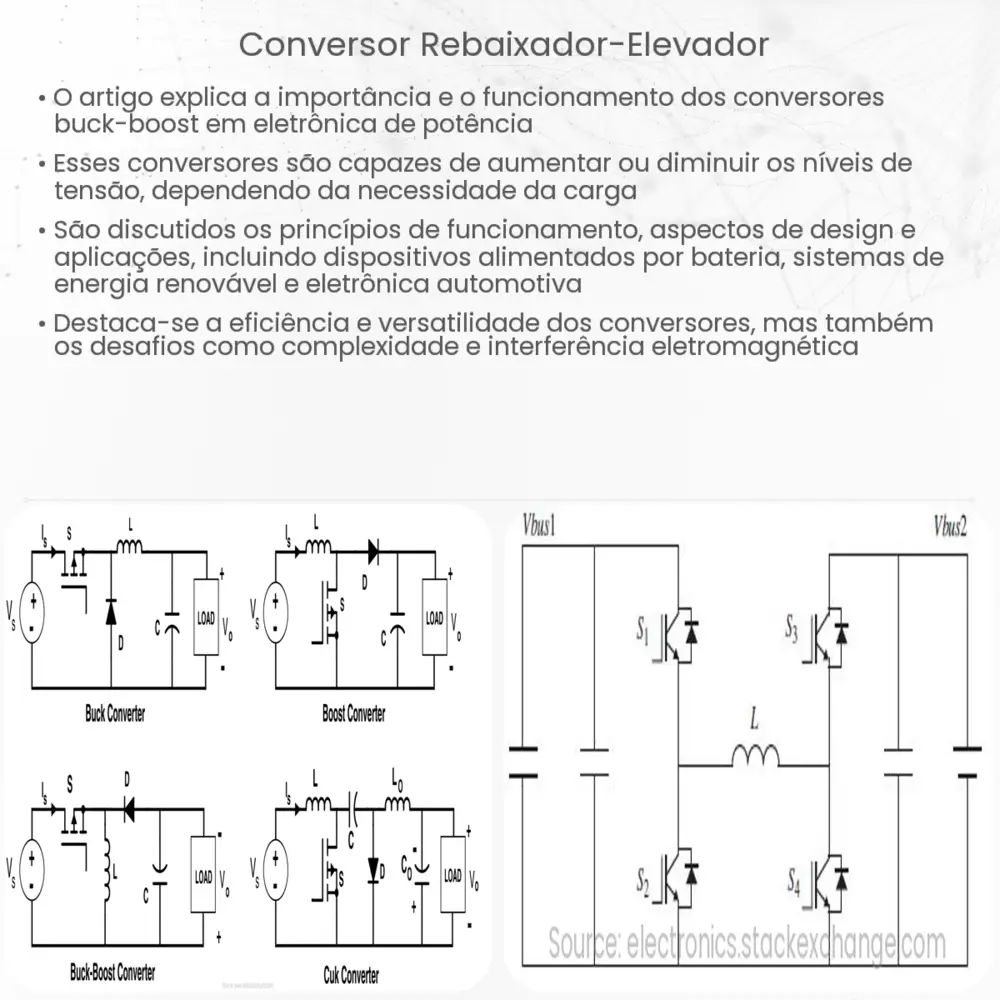

O conversor rebaixador-elevador combina os princípios de funcionamento dos conversores rebaixadores e elevadores. Utiliza-se um indutor, um capacitor, um diodo e um transistor chaveador para realizar a conversão de tensão. O comportamento desse conversor varia conforme o ciclo de trabalho do transistor chaveador.
- Modo Rebaixador (Buck): Neste modo, o transistor chaveador é mantido ligado por mais tempo, permitindo que a energia flua do indutor para a carga, reduzindo assim a tensão de saída em relação à entrada.
- Modo Elevador (Boost): Aqui, o transistor chaveador é desligado por mais tempo, fazendo com que a energia armazenada no indutor seja transferida para o capacitor e, consequentemente, elevando a tensão de saída em relação à de entrada.
Características Principais
Algumas características distintas dos conversores rebaixador-elevador incluem:
- Flexibilidade na conversão de tensão, sendo capaz de fornecer tensões de saída tanto superiores quanto inferiores à de entrada.
- Alta eficiência, especialmente em comparação com soluções lineares como os reguladores de tensão.
- Capacidade de fornecer correntes de saída elevadas, dependendo do design e dos componentes utilizados.
Em muitas aplicações, a capacidade do conversor rebaixador-elevador de adaptar-se a variações na tensão de entrada, mantendo uma tensão de saída estável e dentro de uma faixa desejada, é de extrema importância. Isso permite que dispositivos e sistemas operem de maneira confiável, independentemente das flutuações na fonte de energia.
Aplicações Comuns
Os conversores rebaixador-elevador são encontrados em uma variedade de aplicações, desde carregadores de bateria até sistemas de energia renovável. Em dispositivos portáteis, por exemplo, eles podem ser utilizados para garantir que a tensão fornecida à eletrônica interna permaneça constante, mesmo quando a carga da bateria varia.
Continua…
Considerações na Escolha e Design
Quando se escolhe ou se desenha um conversor rebaixador-elevador, é crucial levar em consideração vários fatores, incluindo:
- Tensão de entrada e saída: É fundamental definir as faixas de tensão de entrada e a tensão de saída desejada para garantir que o conversor opere de forma eficiente e segura.
- Corrente de saída: A capacidade de corrente que o conversor deve fornecer determina, em parte, a seleção de componentes e o design geral do circuito.
- Eficiência: Em aplicações sensíveis ao consumo de energia, como dispositivos portáteis, a eficiência do conversor é crítica. Um conversor de alta eficiência minimiza a perda de energia e prolonga a vida útil da bateria.
- Tamanho e formato: Em aplicações compactas, o tamanho físico do conversor pode ser um fator limitante. Componentes mais modernos e avançados podem oferecer soluções mais compactas, embora possam ter um custo maior.
Desafios e Limitações
Enquanto os conversores rebaixador-elevador oferecem uma solução versátil para a conversão de tensão, eles também apresentam certos desafios. Por exemplo, a seleção inadequada de componentes pode resultar em uma eficiência reduzida ou em oscilações na tensão de saída. Além disso, em comparação com soluções lineares, eles podem gerar mais interferências eletromagnéticas, o que pode requerer medidas adicionais de filtragem e proteção.
Conclusão
O conversor rebaixador-elevador é uma ferramenta valiosa na eletrônica moderna, permitindo a adaptação flexível da tensão de acordo com as necessidades da aplicação. Sua capacidade de fornecer tensões de saída tanto superiores quanto inferiores à de entrada o torna uma solução versátil para uma ampla variedade de aplicações, desde dispositivos móveis até sistemas de energia de grande escala. No entanto, como com qualquer tecnologia, é essencial compreender suas características, benefícios e limitações para garantir uma implementação bem-sucedida e eficaz.
