Conheça o conversor de capacitor chaveado, uma inovação em eletrônica de potência. Descubra suas vantagens, aplicações e desafios de projeto.
Conversor de Capacitor Chaveado: Introdução e Funcionamento Básico
O conversor de capacitor chaveado é uma tecnologia emergente no campo da eletrônica de potência que promete uma série de vantagens em relação aos conversores tradicionais. A sua operação centra-se na ideia de usar capacidades em vez de indutâncias como elemento principal de armazenamento de energia.
O que é um Conversor de Capacitor Chaveado?
Um conversor de capacitor chaveado, também conhecido como SCC (Switched Capacitor Converter), é um tipo de conversor de potência que utiliza uma rede de capacitores chaveados para controlar o fluxo de energia entre a entrada e a saída. Ao contrário dos conversores tradicionais, que se baseiam principalmente em componentes indutivos, o SCC usa capacitores e chaves para realizar a conversão de energia.
Vantagens dos Conversores de Capacitor Chaveado
- Dimensões reduzidas: Devido à ausência de componentes magnéticos, como indutores e transformadores, os SCCs podem ser projetados para serem muito compactos.
- Eficiência energética: Com uma operação adequada, os SCCs podem oferecer uma alta eficiência energética, especialmente em aplicações de alta frequência.
- Flexibilidade de projeto: Os SCCs podem ser configurados de várias maneiras para se adequar a uma variedade de aplicações, oferecendo assim uma grande flexibilidade de projeto.
Princípio de Funcionamento

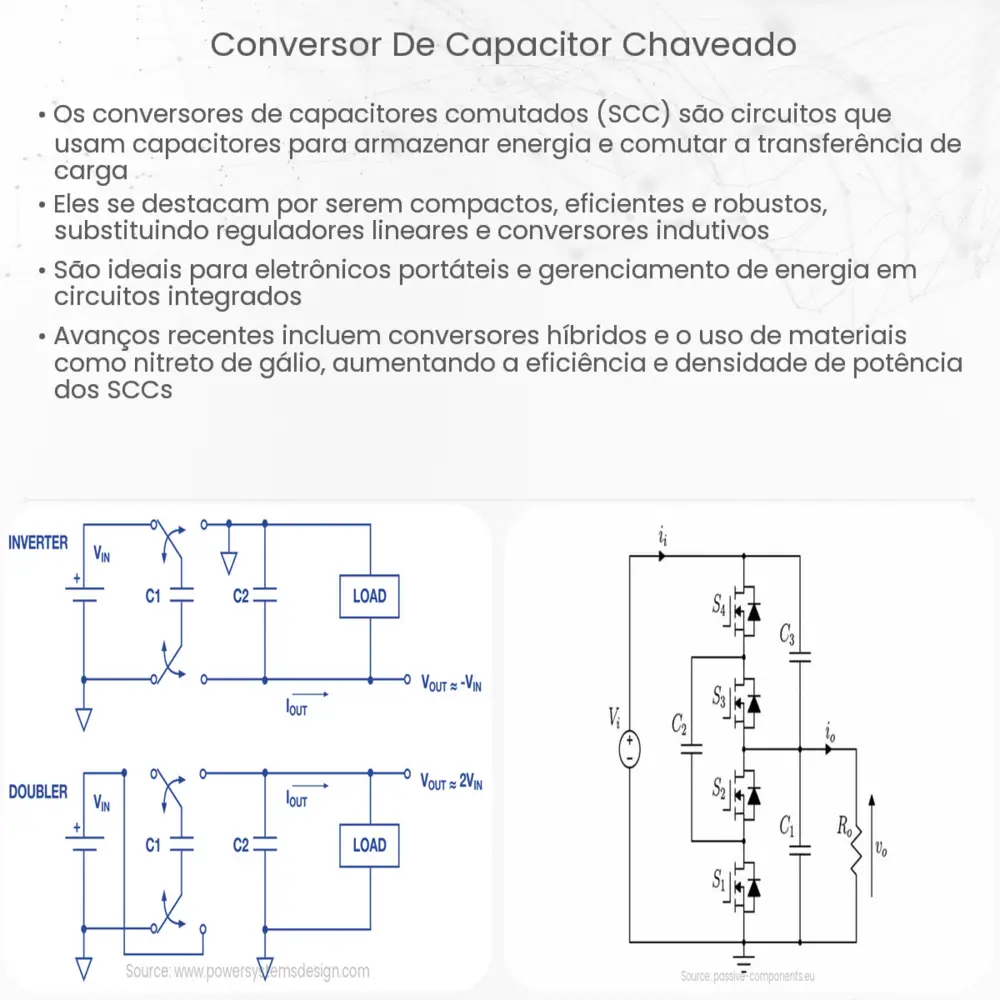

O funcionamento de um SCC baseia-se no chaveamento sequencial de capacitores. Durante a fase de carga, os capacitores são conectados em paralelo com a fonte de entrada, armazenando energia. Na fase de transferência, os capacitores são chaveados de forma que a energia armazenada seja transferida para a carga na saída.
Para entender melhor, considere dois capacitores, C1 e C2. Inicialmente, C1 pode estar carregado enquanto C2 está descarregado. Ao chavear os capacitores de maneira adequada, a energia de C1 pode ser transferida para C2, e vice-versa, permitindo a conversão de energia.
Esse processo de chaveamento é controlado por um conjunto de chaves eletrônicas, que são operadas em alta frequência para garantir uma conversão eficiente da energia.
Aplicações dos Conversores de Capacitor Chaveado
Devido às suas características únicas, os conversores de capacitor chaveado encontram aplicação em várias áreas da eletrônica:
- Alimentação de sistemas eletrônicos: Os SCCs são utilizados em sistemas de alimentação que exigem tamanhos compactos e alta eficiência, como dispositivos portáteis e wearables.
- Conversão de energia em sistemas fotovoltaicos: A capacidade dos SCCs de operar em alta frequência os torna uma opção atraente para a conversão de energia em sistemas solares.
- Aplicações automotivas: Em veículos elétricos e híbridos, os SCCs são utilizados para gerenciar e distribuir a energia de forma eficiente entre diferentes subsistemas do veículo.
Desafios e Considerações no Projeto
Apesar das vantagens, o design de um SCC apresenta alguns desafios. A chaveação em alta frequência pode levar a perdas devido à resistência interna dos capacitores e das chaves. Além disso, a seleção e dimensionamento adequado dos capacitores é crucial para garantir a eficiência e a vida útil do conversor.
O projeto também deve levar em consideração as características específicas da aplicação. Por exemplo, em aplicações sensíveis ao ruído, é necessário adotar estratégias para minimizar as interferências eletromagnéticas geradas pelo chaveamento.
Conclusão
Os conversores de capacitor chaveado representam uma inovação promissora no campo da eletrônica de potência. Suas vantagens, como tamanho compacto, alta eficiência e flexibilidade de projeto, os tornam uma solução atraente para uma variedade de aplicações. No entanto, como com qualquer tecnologia, é essencial compreender seus princípios de funcionamento e desafios de projeto para maximizar seu potencial. À medida que a tecnologia continua a evoluir, é provável que vejamos uma adoção ainda maior dos SCCs em diversas aplicações eletrônicas no futuro.
