Guia sobre antenas monopolo: funcionamento, vantagens, desvantagens, aplicações comuns e dicas para otimização. Entenda a importância no mundo das comunicações.

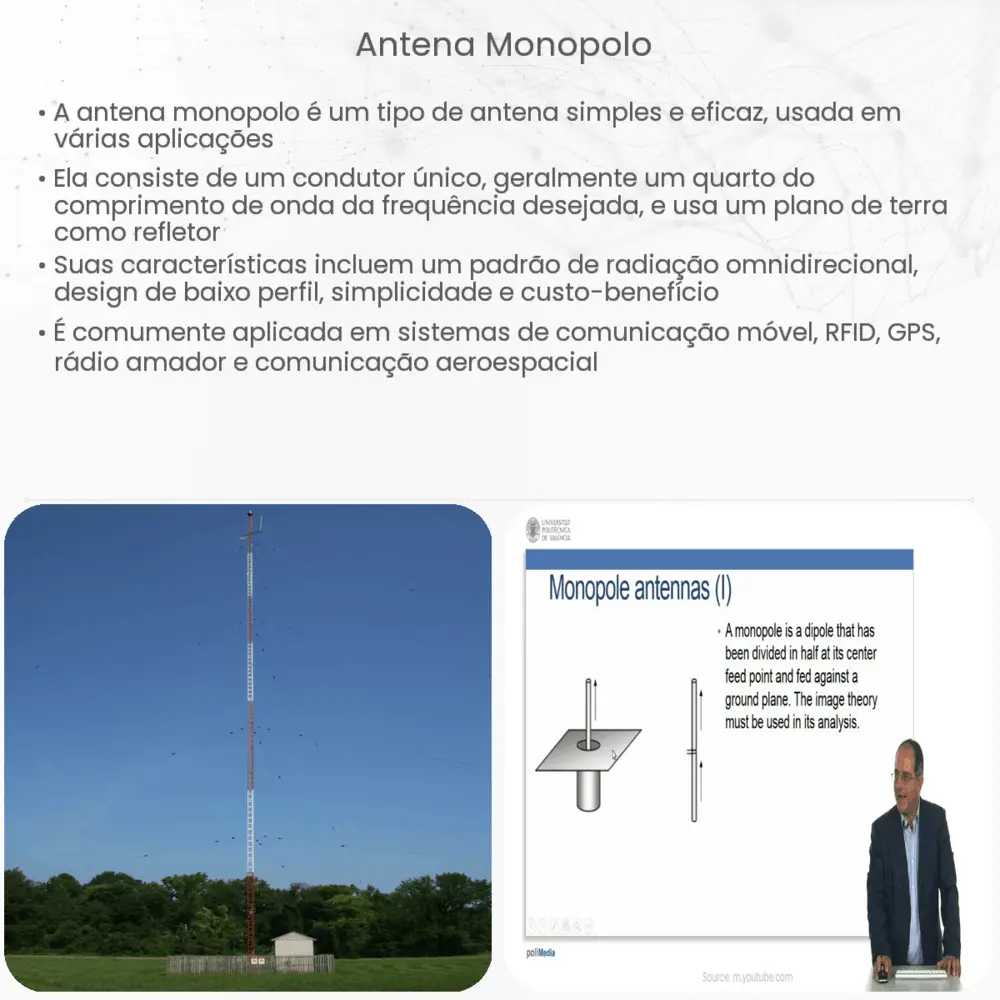

O que é uma Antena Monopolo?
A antena monopolo é um tipo de antena que consiste em um único condutor (geralmente vertical) posicionado sobre um plano de terra ou um substrato que atua como um espelho para a antena. Por causa dessa característica, metade do padrão de radiação é “espelhado” pelo plano de terra, o que faz com que a antena monopolo pareça ser uma antena dipolo completa quando vista de longe.
Funcionamento e Princípios Básicos
O funcionamento de uma antena monopolo é baseado no princípio da reciprocidade, o que significa que ela pode tanto transmitir quanto receber sinais. Quando usada para transmissão, uma corrente elétrica é aplicada ao monopolo, criando um campo elétrico em torno do mesmo. Este campo interage com o plano de terra, resultando na radiação de um sinal eletromagnético.
Para a receção, o processo é o inverso: o monopolo capta um sinal eletromagnético, induzindo uma corrente elétrica no condutor que pode ser detectada e processada por um receptor.
Vantagens e Desvantagens
- Vantagens:
- Construção simples e de baixo custo.
- Menor espaço requerido em comparação a antenas dipolo.
- Flexibilidade de design e fácil adaptação a diferentes faixas de frequência.
- Desvantagens:
- Necessidade de um bom plano de terra para funcionamento eficaz.
- Menor largura de banda em comparação a alguns outros tipos de antenas.
Aplicações Comuns
As antenas monopolo são amplamente utilizadas em várias aplicações devido à sua simplicidade e eficácia. Algumas das aplicações mais comuns incluem:
- Telefonia móvel e rádio base.
- Comunicações de rádio de emergência.
- Aplicações de rádio AM.
Esta variedade de aplicações é um testemunho da versatilidade da antena monopolo e da sua importância no mundo das comunicações sem fio.
Na próxima seção, discutiremos mais sobre os diferentes tipos de antenas monopolo e como elas podem ser otimizadas para diferentes aplicações.
Tipos de Antenas Monopolo
Há diversas variações de antenas monopolo projetadas para atender necessidades específicas. Algumas destas incluem:
- Monopolo de Quartel de Onda: Esta é a forma mais comum de antena monopolo. Possui um quarto do comprimento de onda da frequência de operação e, frequentemente, utiliza-se um plano de terra para refletir a radiação.
- Monopolo Top-carregado: Em algumas aplicações, especialmente em frequências mais baixas, pode ser impraticável ter uma antena de tamanho completo. Aqui, a carga é colocada na parte superior da antena para reduzir sua altura física sem comprometer muito a performance.
- Monopolo Espiral: Esta é uma antena compacta que usa uma espiral como elemento radiante, adequada para frequências mais altas e aplicações onde o espaço é limitado.
- Monopolo Helicoidal: Uma variação do monopolo espiral, esta antena usa um fio enrolado em forma de hélice. É especialmente popular em aplicações militares por causa de sua banda larga e propriedades direcionais.
Como Otimizar uma Antena Monopolo
Para maximizar a eficácia de uma antena monopolo, vários fatores devem ser considerados durante seu projeto e instalação:
- É vital ter um plano de terra eficiente, seja um conjunto de radiais, um carro ou uma superfície metálica.
- A altura da antena em relação ao plano de terra pode afetar sua impedância e padrão de radiação.
- A localização é crucial. Evitar instalar a antena perto de grandes estruturas metálicas ou outros objetos que possam causar interferência ou reflexão indesejada.
- O uso de materiais de qualidade e conexões seguras pode melhorar significativamente a eficiência e a durabilidade da antena.
Conclusão
A antena monopolo, devido à sua simplicidade, versatilidade e eficácia, continua a ser uma escolha popular em muitas aplicações de comunicação sem fio. Seu design permite adaptações e variações que podem ser otimizadas para praticamente qualquer cenário. Ao compreender seus princípios básicos, tipos e melhores práticas de otimização, os profissionais podem implementar soluções de comunicação robustas e eficientes, atendendo às demandas crescentes do mundo conectado de hoje.
