Explore o mundo das antenas dipolo: entenda sua estrutura, funcionamento, tipos, aplicações práticas e dicas para otimização em comunicações.
O que é uma Antena Dipolo?
A antena dipolo, muitas vezes referida simplesmente como “dipolo”, é uma das antenas mais básicas e fundamentais usadas em várias aplicações de comunicação e radiodifusão. Esta antena é popular devido à sua simplicidade, eficiência e capacidade de operar em uma ampla gama de frequências.
Estrutura e Funcionamento

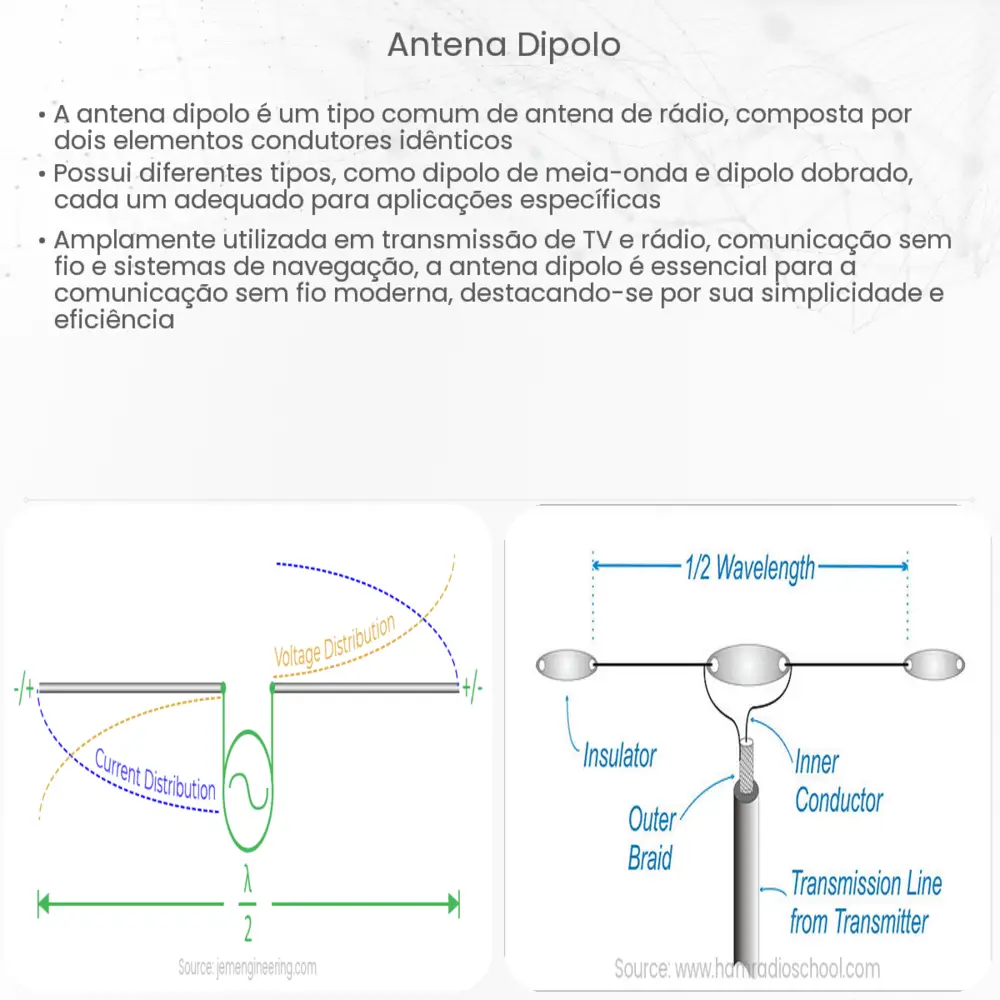

A antena dipolo é constituída por dois elementos condutores, geralmente de comprimento igual, posicionados linearmente e alimentados no centro. Quando uma corrente elétrica é aplicada ao centro do dipolo, ondas eletromagnéticas são radiadas nos dois elementos, produzindo um campo de radiação.
O comprimento dos elementos do dipolo é crucial para determinar a frequência de operação da antena. Por exemplo, um dipolo projetado para operar na frequência de 100 MHz geralmente tem um comprimento total de cerca de 1,5 metros.
Tipos de Antenas Dipolo
- Dipolo de meia onda: É o tipo mais comum de antena dipolo. Seu comprimento é aproximadamente metade do comprimento de onda da frequência desejada. Esse design assegura uma impedância de aproximadamente 73 ohms, o que é ideal para muitas aplicações de transmissão.
- Dipolo dobrado: Esta variante do dipolo é caracterizada por seus elementos serem dobrados para formar uma configuração semelhante a um loop retangular. O dipolo dobrado apresenta uma impedância de cerca de 300 ohms, tornando-o adequado para certas aplicações específicas.
- Dipolo multibanda: É uma antena projetada para operar em várias faixas de frequência. Isso é conseguido através da combinação de vários dípolos de diferentes comprimentos em uma única estrutura.
Aplicações Práticas
As antenas dipolo são amplamente usadas em diversas aplicações, desde sistemas de comunicação até radiodifusão. Por exemplo, muitas antenas de rádio FM domésticas são, na verdade, antenas dipolo simplificadas. Outras aplicações incluem transmissões de televisão, comunicações de ham radio e sistemas de comunicação por satélite.
Devido à sua estrutura simples e à capacidade de serem facilmente ajustadas para diferentes frequências, as antenas dipolo continuam sendo uma escolha popular em muitas áreas da tecnologia de comunicação.
Vantagens e Desvantagens
Como qualquer dispositivo, a antena dipolo tem seus prós e contras. Algumas das vantagens incluem simplicidade de design, facilidade de instalação e capacidade de operar em múltiplas frequências. No entanto, elas também têm suas desvantagens, como uma banda estreita e susceptibilidade a interferências em certas situações.
Na próxima seção, exploraremos mais detalhadamente as características técnicas, bem como dicas para otimizar o uso da antena dipolo em várias aplicações.
Características Técnicas do Dipolo
O desempenho de uma antena dipolo é amplamente determinado por suas características técnicas. Uma das mais importantes é a relação largura de banda, que se refere à gama de frequências em que a antena pode operar eficientemente. Para dípolos simples, a largura de banda pode ser relativamente estreita. No entanto, designs mais complexos, como dípolos encurtados ou dípolos multibanda, podem oferecer larguras de banda mais amplas.
Outra característica importante é o ganho. O ganho é uma medida da eficiência da antena em direcionar a energia radiada em uma direção específica. Normalmente, um dipolo tem um ganho modesto, mas isso pode ser aumentado usando elementos refletores ou diretores, como visto nas antenas Yagi-Uda.
Otimizando o Uso da Antena Dipolo
Para obter o melhor desempenho de uma antena dipolo, considerações sobre sua instalação e posicionamento são cruciais. Aqui estão algumas dicas:
- Altura acima do solo: O desempenho do dipolo pode variar com a altura de sua instalação. Geralmente, instalar a antena a uma altura de pelo menos um quarto do comprimento de onda da frequência de operação é recomendado.
- Orientação: A direção em que a antena é colocada influencia a direção da radiação. Por isso, é vital orientar a antena de acordo com a direção desejada para a transmissão ou recepção.
- Evitar obstáculos: O desempenho da antena pode ser afetado por obstáculos próximos, como edifícios ou árvores. Portanto, é preferível instalar a antena em um local aberto.
Conclusão
A antena dipolo, com sua simplicidade e flexibilidade, continua a ser uma ferramenta essencial no mundo das comunicações. Apesar de sua estrutura básica, a versatilidade deste tipo de antena a torna uma escolha ideal para uma variedade de aplicações, desde sistemas domésticos até comunicações profissionais de alta frequência. Entender as características, vantagens e limitações do dipolo é fundamental para otimizar seu desempenho em qualquer situação.
