RF 스위치의 기본 개념, 작동 원리, 유형 및 응용 분야를 다루며, RF 스위치가 현대 통신 시스템에 미치는 영향을 설명합니다.
RF 스위치의 기초

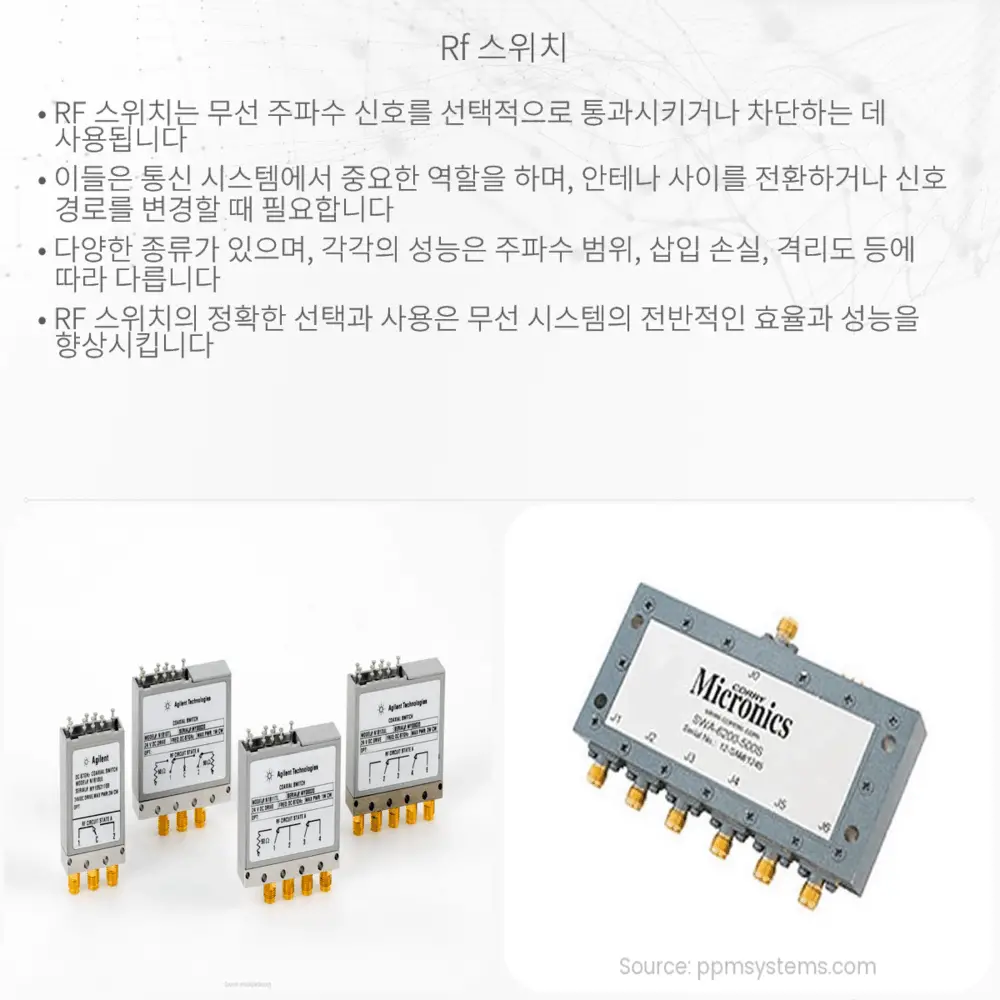

RF(Radio Frequency) 스위치는 무선 주파수 신호를 특정 경로로 전환하는 전자 장치입니다. 일반적으로 통신 시스템, 측정 장비, 그리고 군사 용도 등 다양한 분야에서 사용됩니다. RF 스위치를 이해하기 위해 기초적인 전기와 자기 개념을 알고 있어야 합니다.
RF 스위치의 작동 원리
RF 스위치는 높은 주파수에서 작동하는 신호를 제어합니다. 이러한 스위치는 기계적인 방식으로 구동되거나 반도체를 이용하는 전자식으로 구동될 수 있습니다. 기계적 방식은 물리적인 연결을 통해 신호 경로를 바꾸며, 전자식 방식은 핀 다이오드, FET(Field-Effect Transistor) 또는 MEMS(Micro-Electro-Mechanical Systems) 기술 등을 활용해 신호를 스위칭합니다.
RF 스위치의 유형
- 핀 다이오드 스위치: 빠른 스위칭 속도와 높은 전력 용량을 가집니다.
- FET 스위치: 저잡음과 좋은 선형성을 제공합니다.
- MEMS 스위치: 뛰어난 정밀도와 긴 수명을 자랑합니다.
RF 스위치의 주요 특성
- 삽입 손실(Insertion Loss): 스위치를 통해 신호가 전달될 때 발생하는 손실을 말합니다. 낮은 삽입 손실이 바람직합니다.
- 반사 손실(Return Loss) 또는 VSWR(Voltage Standing Wave Ratio): 반사되는 신호의 양을 나타냅니다. 높은 반사 손실이나 낮은 VSWR이 바람직합니다.
- 격리(Isolation): 스위치가 ‘꺼진’ 상태에서 스위치 간의 신호 간섭을 나타내는 지표입니다. 높은 격리도가 필요합니다.
RF 스위치의 응용
RF 스위치는 몇 가지 주요 응용 분야에서 중요한 역할을 합니다:
- 휴대폰: 안테나와 여러 통신 밴드 사이를 전환할 때 사용됩니다.
- 위성 통신: 다양한 통신 채널로의 신호 전환에 사용됩니다.
- 무선 네트워크: 라우터나 기지국에서 신호 경로 관리에 사용됩니다.
- 군사 장비: 레이더 시스템에서 대역폭과 신호 경로를 제어하는 데 사용됩니다.
RF 스위치는 전자 공학에서 기초적인 구성 요소이지만, 고도로 발달된 현대 통신 시스템을 가능케 하는 데에 있어 필수적입니다. RF 스위치에 대한 기본 지식을 갖추면 무선통신의 이해에 한층 더 다가갈 수 있습니다.
