RF 커넥터에 대한 모든 것을 다룬 글로, 무선 주파수 장치에서의 중요성, 주요 기능, 다양한 유형과 선택법, 그리고 올바른 장착 및 사용법을 설명합니다.
RF 커넥터의 기본 이해
RF 커넥터는 ‘Radio Frequency’의 약자로, 무선 주파수 신호를 전달하는 장치에서 사용되는 커넥터를 의미합니다. 이 커넥터는 다양한 전자 장비와 시스템에서 안테나, 케이블, 그리고 전자 회로 간의 신호 연결을 위해 필수적으로 사용됩니다. 오늘날 RF 커넥터는 휴대폰, 위성통신, 무선 LAN, GPS 기기 등과 같은 수많은 애플리케이션에서 중요한 역할을 하고 있습니다.
RF 커넥터의 주요 기능
RF 커넥터의 핵심 기능은 고주파 신호의 손실을 최소화하는 것입니다. 주파수가 증가함에 따라 신호의 손실이 증가하기 때문에, RF 커넥터는 특히 전자기 신호를 효율적으로 전달할 수 있도록 설계되어야 합니다. 이러한 커넥터는 일반적으로 금속으로 만들어져 있으며, 주파수에 따라 다양한 사양과 형태로 제공됩니다.

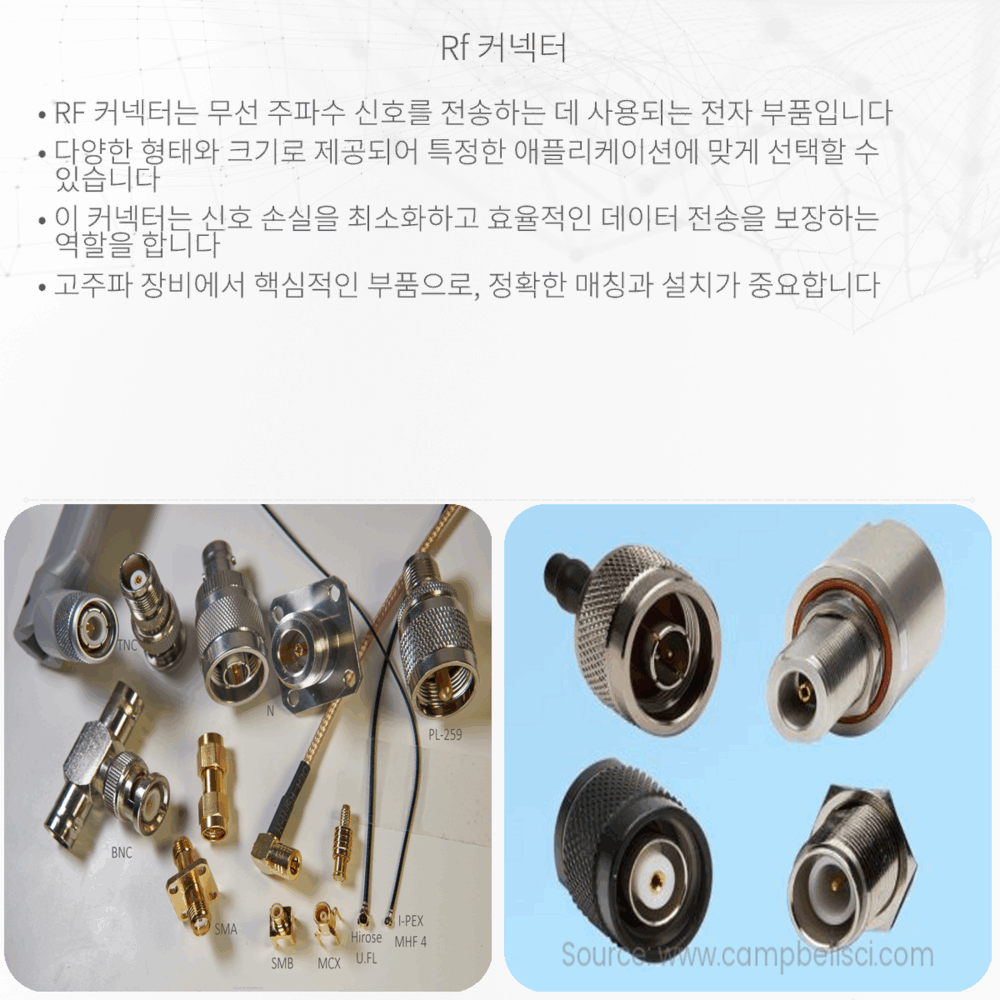

RF 커넥터의 종류
시장에는 다양한 유형의 RF 커넥터가 존재합니다. 각각의 커넥터는 명세, 크기, 모양, 그리고 연결 방식에 따라 구분됩니다. 몇 가지 일반적인 RF 커넥터 유형은 다음과 같습니다:
- BNC(Bayonet Neill–Concelman) 커넥터: 빠르고 안정적인 트위스트-락 연결 방식이 특징입니다.
- SMA(SubMiniature version A) 커넥터: 작은 크기와 높은 신뢰성을 제공합니다.
- N 타입 커넥터: 대전력 및 높은 주파수용으로 주로 사용됩니다.
이 외에도 TNC, FME, SMB와 같은 다양한 커넥터들이 전자기기의 특정 요구 사항에 맞추어 설계되어 있습니다.
RF 커넥터 선택 시 고려해야 할 사항
적절한 RF 커넥터를 선택할 때는 다음 사항들을 고려해야 합니다:
- 주파수 범위: 커넥터가 지원하는 주파수 범위가 애플리케이션의 주파수와 일치해야 합니다.
- 임피던스: 대다수의 RF 시스템은 50 옴(Ω) 또는 75 옴(Ω)의 임피던스로 구성됩니다. 커넥터의 임피던스가 시스템의 임피던스와 일치해야 합니다.
- 전력 등급: 커넥터는 통과할 수 있는 전력의 최대 한도를 갖고 있으므로, 필요한 전력 수준을 충족시킬 수 있는지 확인해야 합니다.
- 내구성: 사용 환경과 물리적인 취급에 따라 내구성이 충분한지 평가해야 합니다.
실제 환경에서 RF 커넥터는 여러 외부 요인에 의해 손상될 수 있으므로, 환경적 요인을 고려한 선택도 중요합니다(예: 방수, 방진, 내충격성 등).
RF 커넥터의 장착과 사용
RF 커넥터를 케이블이나 장비에 장착할 때는 정확한 절차를 따라야 합니다. 올바르게 설치되지 않은 커넥터는 신호 손실이나 장애를 초래할 수 있기 때문입니다. 종종 전문적인 도구가 필요하며, 제조사의 지침서를 참고하는 것이 좋습니다. 또한, RF 커넥터를 사용할 때는 신호의 왜곡이나 간섭을 방지하기 위해 케이블을 과도하게 굽히거나 늘이지 않도록 주의해야 합니다.
RF 커넥터는 복잡해 보일 수 있지만, 올바른 유형을 선택하고 적절히 설치하면 무선 통신을 위한 신호 전송에 매우 중요한 역할을 합니다. 이러한 커넥터는 물리학의 전기와 자기의 원리를 기반으로 작동하며, 이러한 원리를 이해함으로써 우리는 더 효과적으로 이러한 커넥터를 사용하고 통신 시스템의 성능을 개선할 수 있습니다.
