RFスイッチは無線周波数信号の流れを制御する部品で、通信システムからテスト機器まで幅広く利用されています。

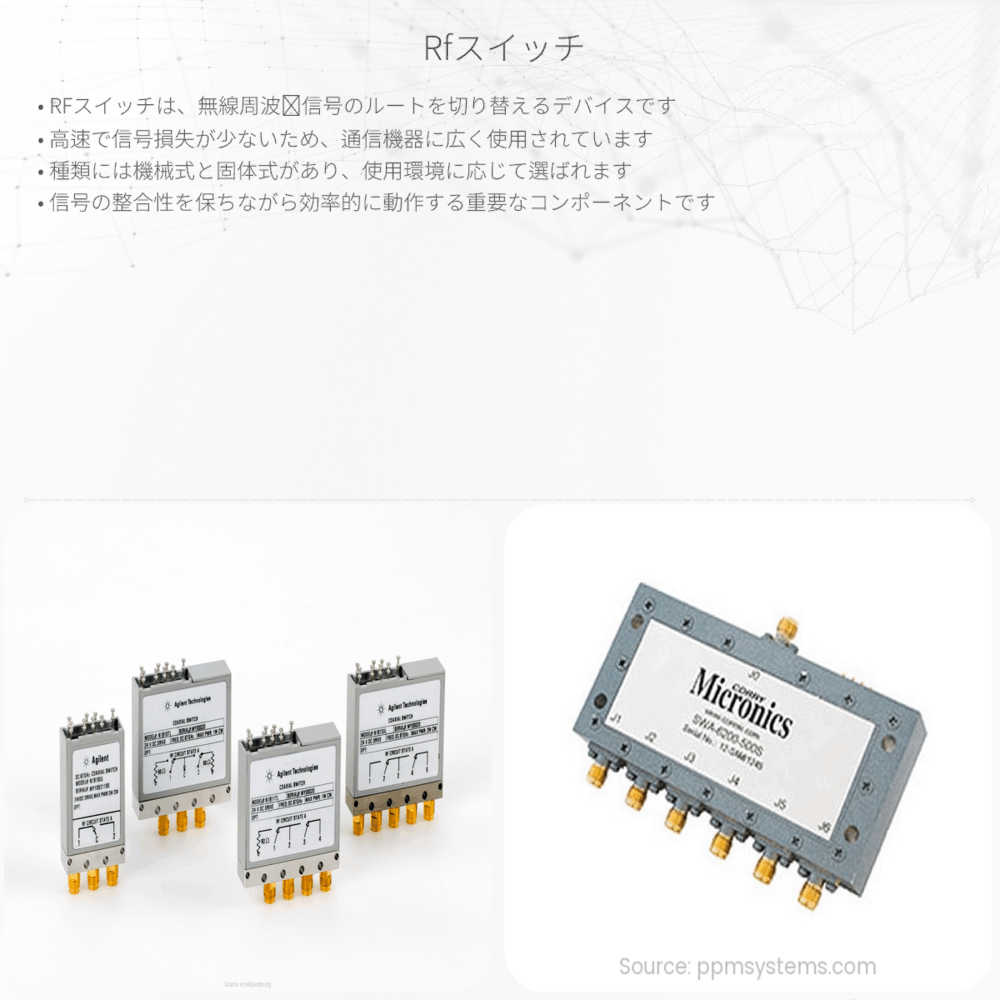

RFスイッチとは
RFスイッチ（Radio Frequency Switch）は、特定の周波数帯の無線周波数信号の流れを制御するための電子部品です。RFスイッチは、無線通信、テレビ放送、レーダーシステム、テスト機器など、様々なアプリケーションに使用されています。電子回路において、RFスイッチは、信号の経路を切り替えたり、特定の信号を選択的に通過させたり、遮断したりする重要な役割を果たします。
RFスイッチの種類
- 機械式スイッチ – 物理的な接点を使用して信号を通過させるか遮断する。
- 固体式スイッチ – 半導体素材を使ったトランジスタやダイオードを利用してスイッチングを行う。PINダイオードスイッチ、FETスイッチ、MEMSスイッチなどがある。
RFスイッチの動作原理
固体式RFスイッチでは、例えばPINダイオードは逆バイアスでオフ状態（高い抵抗）になり、順バイアスでオン状態（低い抵抗）になることを利用しています。FETスイッチでは電圧をゲートに加えることでチャネルの導通状態を制御し、RF信号の通過・遮断を行います。
RFスイッチの特性
RFスイッチの性能を評価する上で重要な特性は以下の通りです：
- 挿入損失（Insertion Loss） – スイッチがオンの場合の信号損失。
- 隔離（Isolation） – スイッチがオフの場合に隣接するポート間でどれだけ信号が漏れないかの度合い。
- VSWR（Voltage Standing Wave Ratio） – スイッチに入る信号の反射率。
- スイッチングスピード – オンからオフ、またはその逆に切り替わる速度。
- 耐電力（Power Handling） – スイッチが耐えられる最大信号レベル。
RFスイッチの応用
RFスイッチは様々な応用があります：
- 無線通信システム – アンテナ間での信号の切り替えや、送信機と受信機間での信号経路の制御。
- テスト機器 – 複数の機器や信号源を切り替えながら計測を行うために使用。
- 軍事・宇宙 – 高い信号整合性が求められる環境での信号経路制御。
RFスイッチは、電子工学の進歩と共により小型化され、高性能化しており、無線通信の発展に不可欠なコンポーネントです。今日では、スマートフォンから宇宙通信システムまで、あらゆる場所で見ることができます。
この基礎を理解することで、RFスイッチのさらに複雑な技術的側面や専門的な用語についても学ぶ準備が整い、電気と磁気の興味深い世界への扉が開かれます。
