지연선은 전자기 신호가 전송라인을 통해 이동하며 발생하는 지연 현상으로, 전기 회로 및 통신 시스템 설계에 중요한 역할을 합니다.
전기와 자기의 기본 개념: 지연선

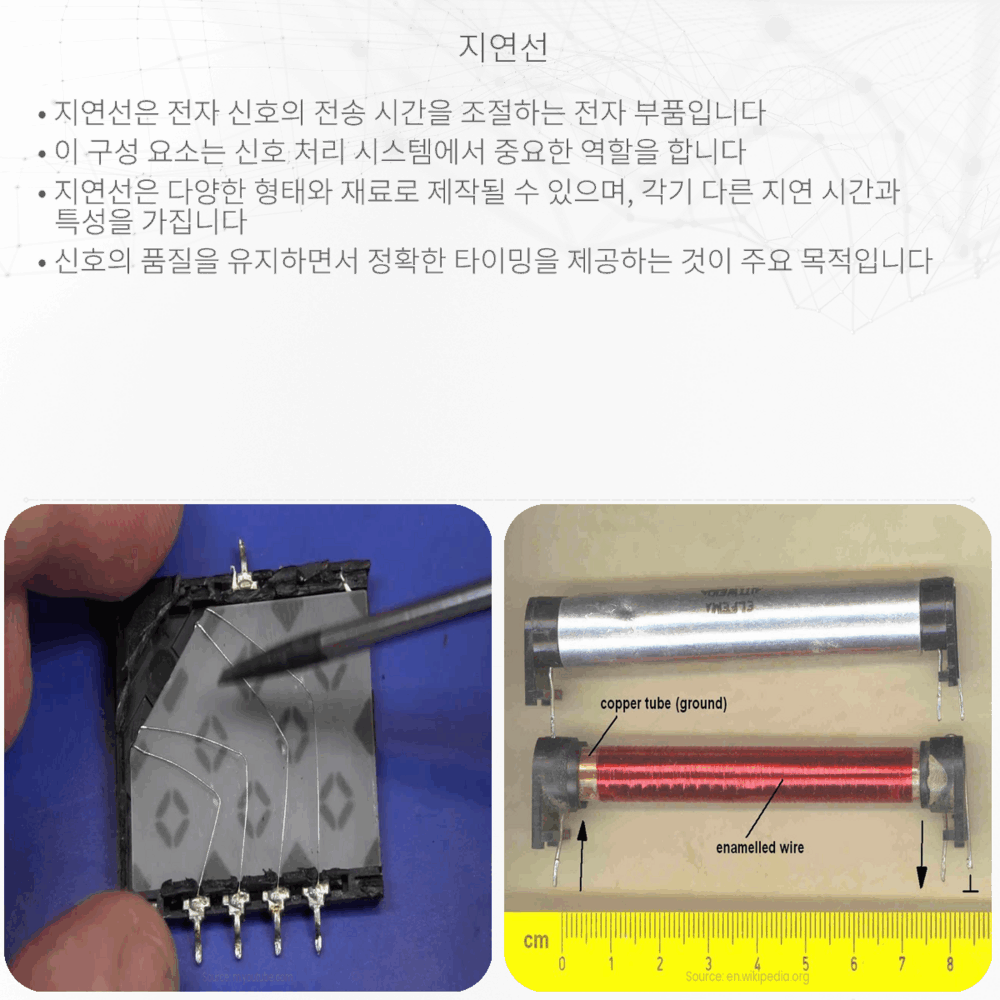

전자기학에서 매우 중요한 개념 중 하나는 ‘지연선’입니다. 우리가 주변에서 많이 사용하는 전기 장치들이 실제로 어떻게 작동하는지 이해하려면 지연선에 대한 이해가 필요합니다. 지연선이란 전기 신호 또는 전자기파가 전송 라인을 통해 이동할 때 발생하는 지연 현상을 말합니다. 이 현상은 전기 신호가 물리적 매질을 통해 이동하는 데 일정 시간이 걸릴 때 나타나는데, 공학에서는 이를 고려하여 효과적인 전기 회로 및 통신 시스템을 설계합니다.
지연선이 중요한 이유
신호가 전송 매체를 통해 이동할 때 발생하는 지연 때문에 전자기 신호의 도달 시간과 위상이 영향을 받게 됩니다. 긴 케이블이나 회로에서 지연 현상은 데이터 전송 속도와 신호의 정확도에 영향을 미치기 때문에 중요합니다. 디지털 회로나 컴퓨팅 시스템뿐만 아니라 통신 시스템에서도 지연선은 고려해야 할 핵심 요소입니다.
전송 라인 모델과 지연선
전송 라인을 모델링할 때는 균일한 특성을 갖는 선을 고려합니다. 이를 ‘텔레그래프 방정식’으로 표현할 수 있으며, 이 방정식은 선상의 전압(V)과 전류(I)의 변화를 나타냅니다. 전송 라인에 존재하는 유전체 손실, 저항, 인덕턴스, 그리고 커패시턴스는 신호의 속도와 지연에 직접적인 영향을 미칩니다.
- 유전체 손실(Dielectric loss): 신호가 유전체를 통과할 때 발생하는 에너지 손실입니다.
- 저항(Resistance): 전 선의 재질에 의해 발생하는 전기 저항으로 신호의 감쇠에 영향을 줍니다.
- 인덕턴스(Inductance): 전류의 변화에 대응하여 전기 자계를 생성하는 선의 성질입니다.
- 커패시턴스(Capacitance): 두 전도체 사이의 전기장을 저장하는 능력으로, 교류 전압 하에서 충전과 방전 과정을 겪습니다.
이러한 요소들은 모두 신호의 지연 시간과 전달 속도에 영향을 미칩니다. 예로, Vph (위상 속도)는 다음과 같이 계산될 수 있습니다:
\[ V_{ph} = \frac{1}{\sqrt{LC}} \]
여기서 L은 단위 길이당 인덕턴스이고, C는 단위 길이당 커패시턴스입니다. 위상 속도는 메타 데이터를 통해 전달되는 전자기파의 속도를 의미하며, 이는 미디어의 특성에 따라 달라집니다.
지연선의 실제 적용
현대의 통신 시스템에서는 데이터 전송 속도가 매우 중요하며, 디지털 신호의 지연을 최소화하기 위한 기술적인 노력이 필요합니다. 예를 들어, 초고속 인터넷, 위성 통신, 그리고 모바일 네트워크에서 지연선은 전송 효율과 속도, 그리고 신호의 품질을 결정하는 결정적인 요소입니다.
뿐만 아니라 전자 부품을 설계할 때, PCB(인쇄 회로 기판) 내에서 각 부품 간 신호 전송 지연을 고려해야 합니다. 집적 회로(IC)나 마이크로프로세서의 설계에 있어서도 마찬가지로 지연선은 성능에 직접적인 영향을 미치는 요소입니다.
전기와 자기의 세계에서 지연선은 무엇보다 중요한 개념입니다. 이를 이해함으로써 우리는 보다 빠르고 정확한 전자기 기술의 발달을 기대할 수 있습니다. 모든 전기 엔지니어링의 학생이나 전문가들이 지연선의 메커니즘을 제대로 파악하는 것이 미래의 혁신적인 기술을 개발하는 기초가 됩니다.
