디지털 전자기기의 핵심 요소인 D 플립플롭에 대해 알아보고, 그 동작 원리, 구성, 응용 분야를 이해하는 데 도움이 되는 글입니다.
D 플립플롭의 기본 이해
디지털 시스템과 컴퓨터 회로에서 상당히 중요한 요소인 D 플립플롭(D Flip-Flop)은 데이터를 저장하거나 딜레이하는 데 사용됩니다. 이 작은 칩은 토글 스위치, 버튼, 또는 전자 신호 등으로부터 이진 정보(0 또는 1)를 저장할 수 있으며, 일종의 기억 장치로 사용됩니다. D 플립플롭의 ‘D’는 ‘Data’ 또는 ‘Delay’를 의미하는데, 일반적으로 데이터 저장에 쓰이는 경우가 많습니다.
D 플립플롭의 동작 원리
D 플립플롭은 입력(data input)으로 부터 받은 데이터를 정해진 시간(클럭 신호의 상승 에지나 하강 에지에)에만 출력(Q)으로 전달합니다. 이런 메커니즘 때문에 D 플립플롭은 시퀀셜(logic) 회로 및 동기식 회로에서 중요한 역할을 합니다.
- 입력(D): 저장될 데이터 비트
- 클럭(C): 동작을 조절하는 클럭 신호
- 출력(Q): 저장된 데이터 비트
- 리셋(R): 플립플롭을 초기화하기 위해 사용됨
가장 간단한 형태의 D 플립플롭은 리셋(R)신호가 없는 경우이며, 이럴 때는 전력을 켜고 끄는 것으로만 초기화 할 수 있습니다. 하지만 다양한 응용 프로그램에서는 리셋 기능이 필수적인 경우가 많습니다.

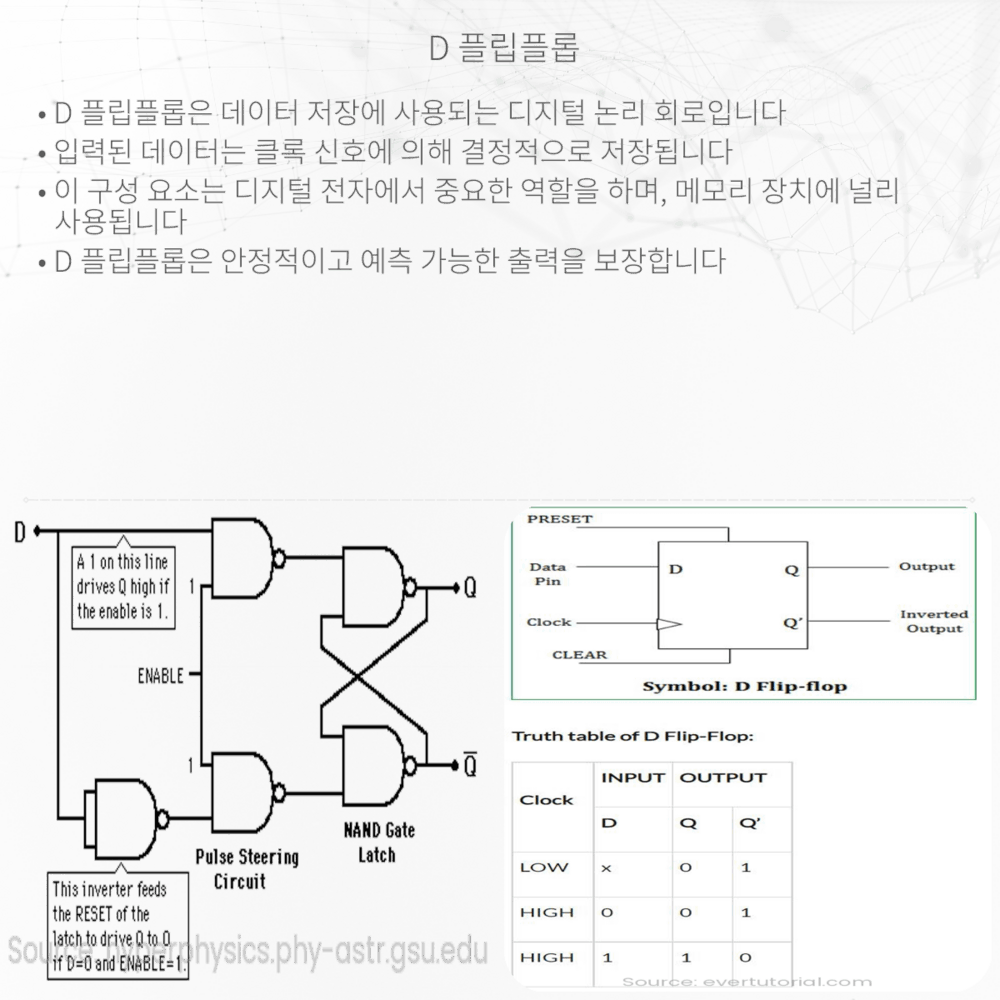

D 플립플롭의 진리표와 기호
진리표는 D 플립플롭의 동작을 이해하는 데 유용한 도구입니다. 예를 들어, 진리표는 입력 D와 클럭 C에 따라 출력 Q가 어떻게 변화하는지를 보여줍니다. 만약 클럭 신호(C)가 상승 에지에 있을 때, 입력 D의 값이 Q로 전달됩니다. 클럭 신호가 다른 상태에 있으면, 출력 Q는 변화하지 않고 기존의 값을 유지합니다.
- 클럭 상승 에지에서 D = 0 이면, Q = 0
- 클럭 상승 에지에서 D = 1 이면, Q = 1
기호로는 D 플립플롭을 그릴 때 보통 사각형으로 표현하고, 그 안에 D, C, Q, R 등의 라벨을 붙여서 각각의 핀을 나타냅니다.
실생활에서의 D 플립플롭 응용
현실 세계에서 D 플립플롭은 다음과 같은 다양한 어플리케이션에 사용됩니다:
- 메모리 장치: 랜덤 액세스 메모리(RAM) 블록의 구성 요소로 사용됩니다.
- 레지스터: CPU 내부에서 명령어와 데이터를 임시 저장하는데 사용됩니다.
- 데이터 래치: 데이터를 일시적으로 저장하는 장치로 사용됩니다.
- 타이밍 회로: 신호가 정해진 순서로 처리되도록 보장하는 데 사용됩니다.
이 외에도 D 플립플롭은 디지털 시계, 컴퓨터, 전자 장치 등에서 꽤 많이 찾아볼 수 있습니다.
결론
D 플립플롭은 공학과 전자학에서 근본적인 구성 요소로서, 간단한 메모리 저장소에서부터 복잡한 순차 회로까지 다양하게 응용됩니다. 현대 기술의 눈부신 발전 뒤에는 이렇게 중요한 역할을 하는 소소한 부품들의 기여가 있음을 알 수 있습니다. 디지털 시대에 살면서, 우리는 이런 기본적인 회로 구성 요소들에 대해 기본적인 이해를 가짐으로써 기술의 원리를 더 잘 이해하고 응용할 수 있습니다.
