Dフリップフロップ

Dフリップフロップは、デジタル回路設計において基本となるメモリ素子で、クロック信号に同期して1ビットのデータを保持・制御します。

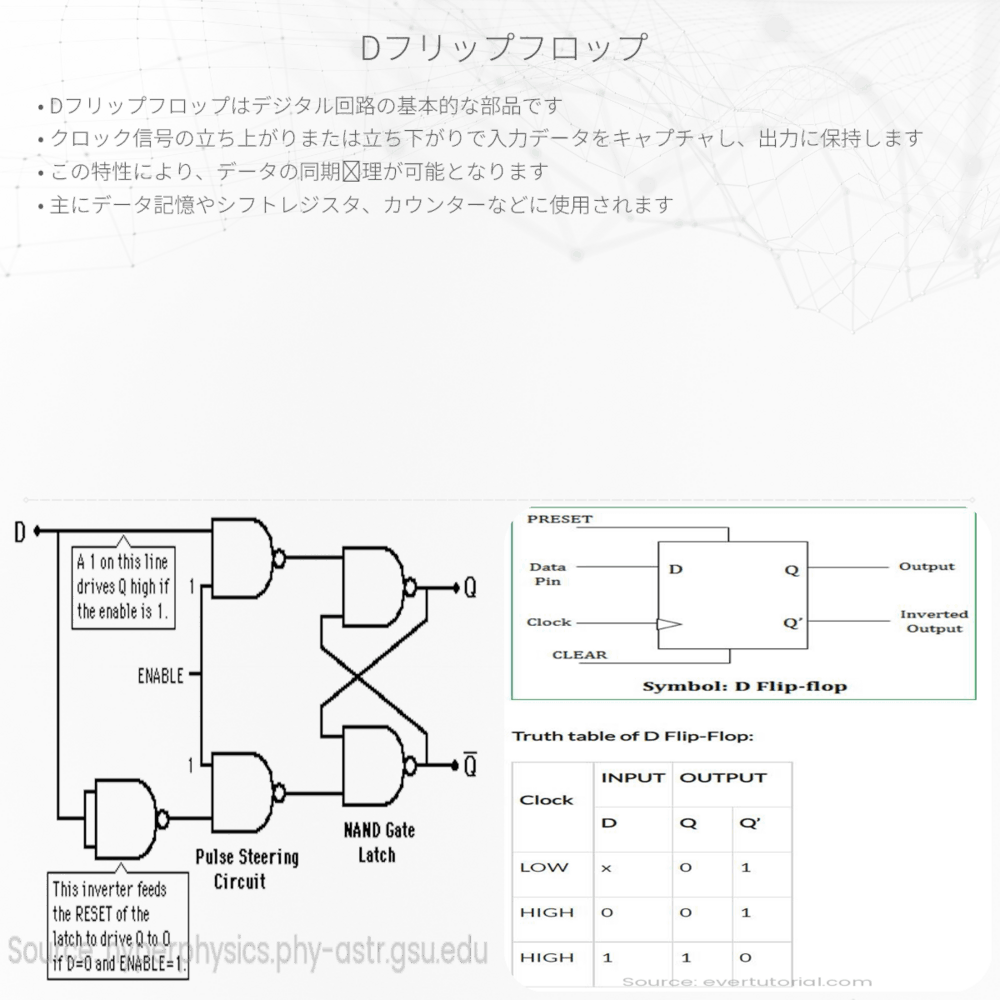

Dフリップフロップ

Dフリップフロップについて

電気と磁気学の世界では、Dフリップフロップはデジタル回路設計に欠かせない要素です。 「データ」または「遅延」と呼ばれるDフリップフロップは、1ビットのデジタル情報を保存するための記憶装置や、電子システム内でのタイミング制御に使われます。この単純なデジタルスイッチは、複雑なコンピューターシステムの基盤を形成するために連結されて使用されることが多いです。

Dフリップフロップの基本

一般的に、DフリップフロップはD入力、クロック入力、そしてQ出力という3つの主要な端子を持っています。ここで、Dは「データ」を表し、Qはフリップフロップの現在の状態を表します。クロック信号はDフリップフロップが情報を取り込み、次の状態に進むためのタイミング信号です。

  • D入力: この端子には、保存したい論理値(0または1)を供給します。
  • クロック: クロック信号の立ち上がりエッジ(0から1への変化)または立ち下がりエッジ(1から0への変化)のタイミングでD入力が読み込まれます。
  • Q出力: フリップフロップが保持しているデータが出力されます。D入力がクロック信号に同期してQ出力に反映されるので、これをエッジトリガ式と言います。

Dフリップフロップの動作原理

Dフリップフロップはタイミングに敏感であり、入力されたデータはクロック信号の正確な瞬間にのみ取り込まれます。クロックの立ち上がりエッジか立ち下がりエッジに応じて、そのときにD入力にある値がQ出力に反映されて「保持」されることになります。状態が変わるのはクロック信号のエッジのみで、それ以外の時間は入力が変わっても出力は変わりません。

この性質により、Dフリップフロップはデジタル回路で非常に重要な役割を果たします。たとえば、シフトレジスタやカウンタ、記憶領域のデータ保持などが実装可能で、こうしたフリップフロップを多く接続することによって記憶容量を増やしたり、様々なデジタル機能を作り出したりできます。

Dフリップフロップの利点

  • 単純さ: 構造がシンプルなため、理解しやすく扱いやすい。
  • 信頼性: エッジトリガ方式により、正確なタイミングでのみ状態の変化が起こるので、予期せぬデータの変動を防ぎます。
  • 汎用性: どんなデジタルシステムにも容易に組み込むことができ、複数のフリップフロップを組み合わせることで、さらに複雑な機能を提供できます。

電子工学を学ぶ上でDフリップフロップの理解は必須です。この一見すると地味な部品が、現代のデジタル技術の隅々まで広範囲にわたる使用が見られるため、その動作原理を理解しておくことで、より高度な回路設計の理解へと繋がっていきます。
