サーキュレータは電磁波を一方向に伝播させる電気工学の素子で、信号分離や無線通信で不可欠です。

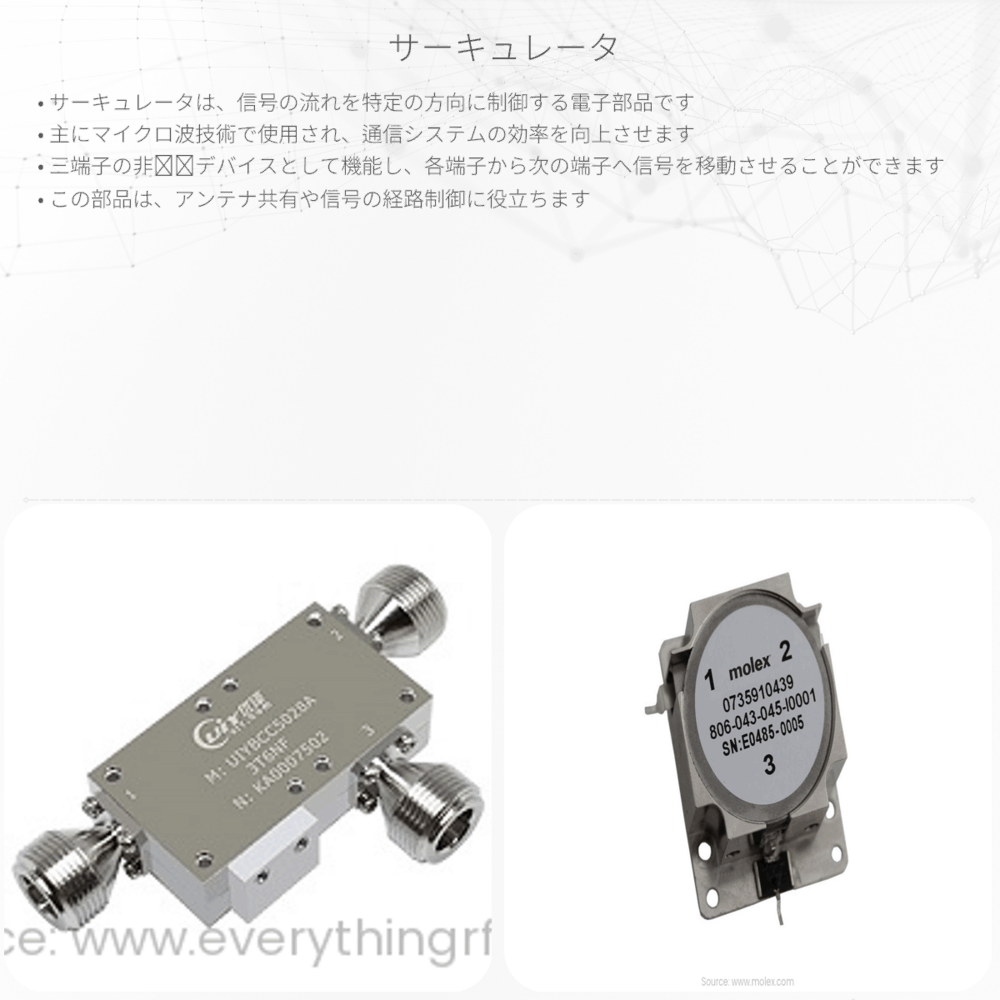

サーキュレータとは
サーキュレータは電気工学や無線工学において重要な役割を果たす素子です。その主な機能は、電磁波を特定の方向にのみ伝播させることにあります。つまり、一方向に信号が流れることを可能にし、他の方向には流れないようにするのです。これにより、信号の分離や混合、方向性を持たせることが可能となります。
サーキュレータの動作原理
サーキュレータの動作は、磁石と特定の材料の相互作用に基づいています。この材料は「磁性体」と呼ばれ、磁化する能力があります。サーキュレータは、この磁性体を中心にして複数のポートが配置されています。開放的な端子（ポート）に電磁波が入力されると、磁性体によって特定の方向、通常は時計回りに向けて電磁波が回転し、次のポートから出力されるのです。この時、残りのポートにはほとんどまたは全く電磁波は流れません。
サーキュレータの利用
サーキュレータは、アンテナシステムで受信信号と送信信号を分離するために使われることが多いです。サーキュレータがなければ、送信機と受信機は同時に同じアンテナを使うことができません。アンテナに送信された信号がそのまま受信機にも流れてしまい、機器が破壊される可能性があります。サーキュレータを使えば、送信された信号はアンテナへ、受信された信号は受信機へと分けることができます。
さらに、マイクロ波や無線周波数の測定においてもサーキュレータは使われます。例えば、サーキュレータは信号発生器からの信号をデバイスに送信し、その反射波を検出器に案内するのに役立ちます。このようにして、デバイスの特性を測定することができるのです。
サーキュレータに関連する物理の基本
サーキュレータで利用される基本的な物理法則には、フェライトの磁気特性や、ジャイレーション効果があります。フェライト材料が強い磁場の下でどのように行動するのか、そしてその磁化が電磁波とどのように相互作用するのかが重要です。加えて、マクスウェルの方程式が電磁波の伝播の基本を定めており、サーキュレータの設計にはこの法則が適用されています。
- マクスウェルの方程式は電場と磁場の関係を記述しています。
- フェライト材料は磁場に対して特異な反応を示すため、磁気的に制御可能な物質です。
- ジャイレーション効果は、非対称な伝播特性を生み出す原因となり、サーキュレータの基礎を形成しています。
サーキュレータは電子工学と物理学の原理を組み合わせ、特定の技術的課題を解決する素晴らしい例です。この種のデバイスにより、無線通信の効率を大幅に向上させることが可能になるのです。
