アナログマルチプレクサーの基礎
アナログマルチプレクサーとは、複数のアナログ信号を一つの通信チャネルや回路を介して選択的に送ることができる電子デバイスです。マルチプレクサーは略して「MUX」とも呼ばれ、多数の入力信号の中から一つを選んで出力に通すスイッチの役割を持っています。

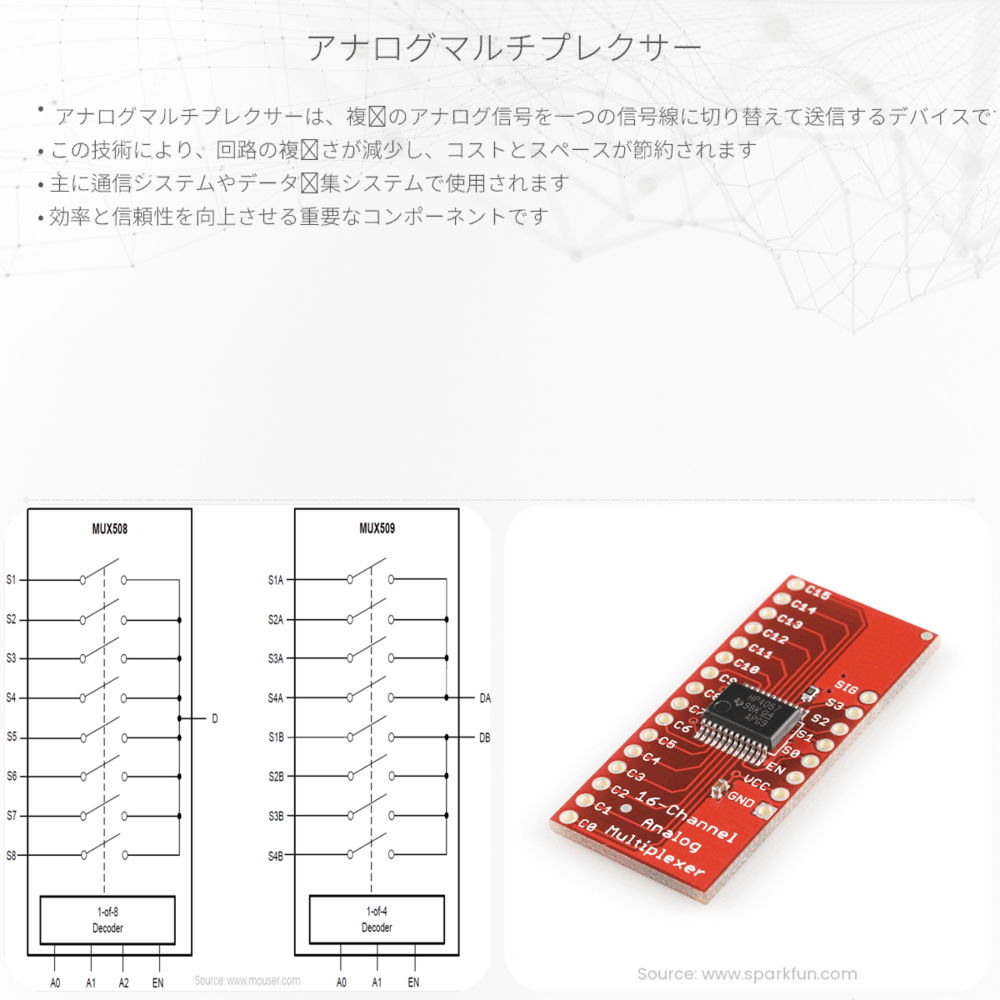

アナログマルチプレクサーの構造
アナログマルチプレクサーは、主に制御信号入力、データ入力、出力の3つの部分から構成されています。制御信号によって、どのデータ信号を出力に送るかが決定されます。例えば、4対1のアナログマルチプレクサーでは、4つのアナログ信号が入力され、2つの制御信号によって、どの入力信号が選択されるかが決まります。
アナログマルチプレクサーの動作原理
アナログマルチプレクサーは、アナログスイッチとして機能します。制御信号がデジタルコード（例えば、二進数）で与えられ、そのコードに対応した入力が出力に接続されます。データ入力はそれぞれ別のアナログスイッチに接続されており、制御信号が特定の状態の時にのみ、特定の入力が選択され、接続されます。
アナログマルチプレクサーの利点と用途
- チャネル数の削減: 複数のセンサーや信号源からの信号を1つの処理システムに送る場合、マルチプレクサーはケーブルや回路の数を減少させることができます。
- データ伝送効率の向上: 1つの伝送路で多くの信号を順番に送ることができるため、全体的なデータ伝送効率が向上します。
- 多様なアプリケーション: 音響機器、通信システム、データ収集システムなど、様々な電子機器にマルチプレクサーが利用されています。
アナログマルチプレクサーを理解することは、電子回路の設計やデータ通信において基本となる知識です。単一のチャネルを通じて複数の信号を効率的に管理することは、多くのエンジニアリングアプリケーションで非常に価値があります。アナログマルチプレクサーの概念を把握することで、電気と電子の世界がよりクリアに理解できるようになります。
まとめ
アナログマルチプレクサーはエレクトロニクスにおいて多用途で使われているコンポーネントです。そのシンプルな原理によって、複雑なシステムの効果的な信号管理が可能となり、私たちの生活においてさまざまな形で実用化されています。これが電子工学の基礎的な要素であり、工学を学ぶ上で重要な役割を担っています。
