아날로그 멀티플렉서는 여러 아날로그 신호 중 하나를 선택해 단일 채널로 전송하는 전자 장치로, 다양한 전자 시스템에서 중요한 역할을 합니다.
아날로그 멀티플렉서의 기본 이해
아날로그 멀티플렉서(Analog Multiplexer)는 다수의 아날로그 신호 가운데 하나를 선택하여 단일 출력 채널로 전송할 수 있는 전자 장치입니다. 이 장치는 전자 회로 내에서 아날로그 신호의 경로를 조정하거나 스위칭하는 과정에서 널리 사용됩니다. 복수의 입력 신호 중에서 특정 신호 한 개만을 선택해 출력하는 기능을 수행하며, 주로 데이터 수집 시스템이나 통신 장비, 오디오/비디오 전자기기 등에서 필수적인 부품으로 활용됩니다.
아날로그 멀티플렉서의 구조와 원리

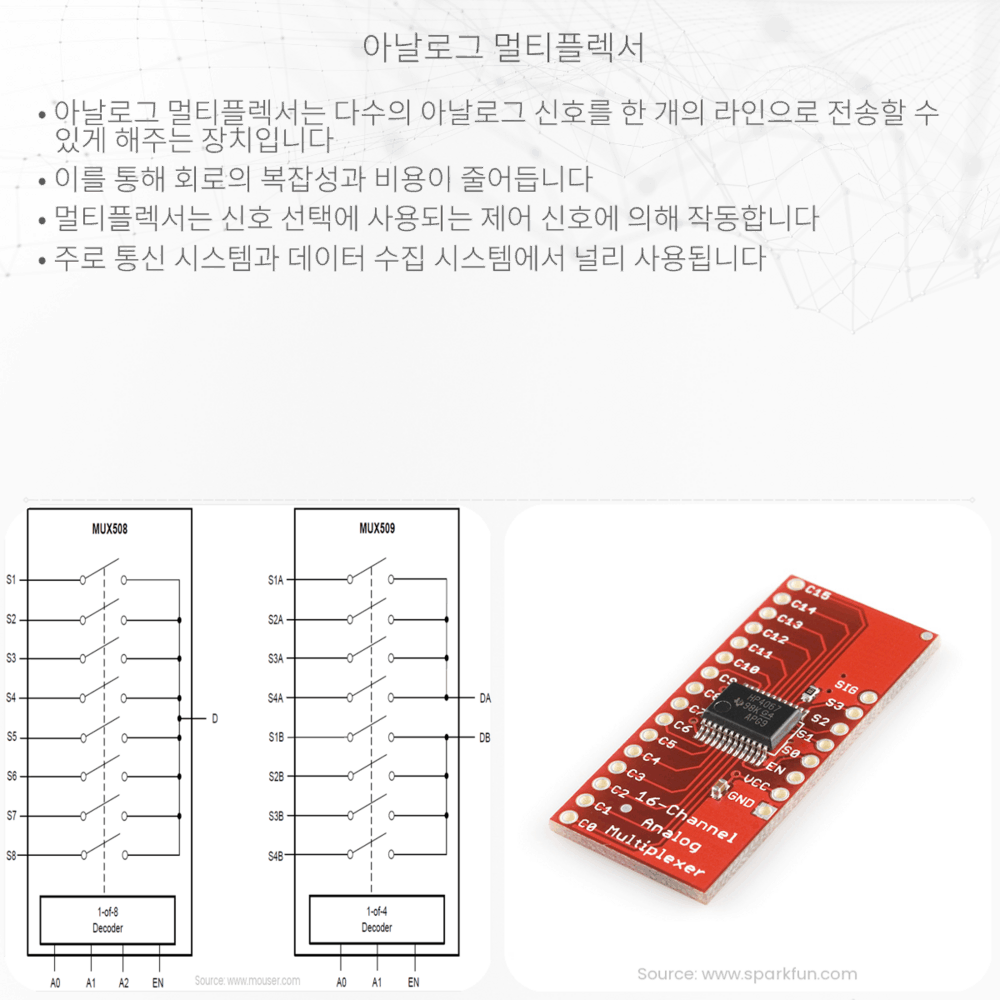

아날로그 멀티플렉서는 주로 여러 개의 입력 포트(Input Ports), 선택 논리(Selection Logic), 그리고 단일 출력 포트(Output Port)로 구성됩니다. 선택 논리 부분은 바이너리 코드 형태의 주소 신호를 받아 해당하는 아날로그 입력 신호와 매칭시키는 역할을 합니다. 이는 컨트롤 입력(Control Inputs)이라고 불리우며, 이 입력값에 따라서 멀티플렉서 내부의 스위치가 작동하여 특정 입력 신호를 선택합니다.
- 입력 포트(Input Ports)는 여러 아날로그 신호를 받아들이는 통로입니다.
- 선택 논리(Selection Logic)는 주어진 컨트롤 입력에 따라 아날로그 신호 중 하나를 선택하는 기능을 담당합니다.
- 출력 포트(Output Port)는 선택된 아날로그 신호를 다른 회로나 장치로 전달합니다.
아날로그 멀티플렉서의 가장 중요한 속성 중 하나는 선택 시간과 전송 속도입니다. 선택 시간은 컨트롤 신호가 변경되어 해당 컨트롤 신호에 대응하는 입력 신호가 출력으로 나타나기까지 걸리는 시간을 의미하며, 전송 속도는 신호가 멀티플렉서를 통과하여 전송되는 속도를 말합니다. 이 두 속성은 멀티플렉서의 성능에 큰 영향을 미치며, 시스템 요구 사항에 맞게끔 설계되어야 합니다.
아날로그 멀티플렉서의 활용
아날로그 멀티플렉서는 다양한 아날로그 신호를 다루는 다양한 응용 분야에서 활용됩니다. 예를 들어, 의료기기에서는 여러 센서로부터의 생체 신호를 하나의 처리 장치로 전송해야 할 경우가 있으며, 이때 멀플렉서가 핵심적인 역할을 합니다. 또한 산업 자동화에서 각종 기계나 센서의 데이터를 중앙 컴퓨터로 통합하는 데에도 멀티플렉서가 사용됩니다. 오디오 신호를 전송하는 부분에서도, 여러 오디오 채널을 하나의 신호로 합쳐 주는데 아날로그 멀티플렉서가 중요한 역할을 수행합니다.
이렇듯 멀티플렉서는 신호를 효율적으로 전송하고 처리하는 아날로그 시스템의 필수적인 부분입니다. 다음 섹션에서는 아날로그 멀티플렉서의 설계 고려사항과 밀접한 응용 사례, 그리고 이를 구성하는 기술들에 대해 자세히 살펴보도록 하겠습니다.
아날로그 멀티플렉서의 설계 고려 사항
아날로그 멀티플렉서의 설계 시 고려해야 하는 주요 요소들이 몇 가지 있습니다. 먼저, 신호의 정밀도(Integrity)를 유지해야 합니다. 아날로그 신호는 민감하며, 멀티플렉싱 과정에서 이 신호들이 왜곡되지 않도록 관심을 기울여야 합니다. 뿐만 아니라, 채널의 격리(Isolation) 또한 중요한데, 이는 하나의 채널의 신호가 다른 채널에 영향을 주지 않도록 해야 합니다.
또한, 멀티플렉서의 대역폭(Bandwidth)은 처리할 수 있는 신호의 주파수 범위를 결정합니다. 넓은 대역폭을 가진 멀티플렉서는 더 많은 신호를 더 빠르게 처리할 수 있습니다. 멀티플렉서의 속도(Speed)는 시스템의 응답 시간과 직결되기 때문에 특히 실시간 처리가 요구되는 응용 분야에서 매우 중요합니다.
응용 사례와 기술적 진보
아날로그 멀티플렉서의 기술적 진보는 그 응용 분야를 계속해서 확대시키고 있습니다. 스마트폰과 같은 개인 전자기기에서는 여러 센서와 카메라 모듈 신호를 처리하기 위해 멀티플렉서가 사용됩니다. 자동차 산업에서도 다양한 센서 데이터를 효율적으로 처리하여 차세대 자율주행 기능을 구현하는 데 멀티플렉서가 중요한 역할을 합니다.
과학 연구 분야에서 아날로그 멀티플렉서는 예를 들어 천체 관측에서 대량의 데이터를 신속하게 처리하는 데 사용되며, 전력 전송 시스템에서는 전압과 전류 데이터를 모니터링 하기 위해 필수적입니다. 끝으로, 사물인터넷(IoT) 기술의 발전과 함께, 멀티플렉서는 수많은 연결된 장치에서 발생하는 데이터를 통합하고 관리하는 데 중추적인 역할을 하게 됩니다.
결론
아날로그 멀티플렉서는 단순한 전자 부품을 넘어서서 현대 기술에서 필수적인 역할을 하는 장치입니다. 그것이 의료 인프라, 산업 자동화, 엔터테인먼트 시스템, 또는 과학 연구와 같은 분야든 간에, 아날로그 멀티플렉서는 신호를 효율적으로 관리하고 선택적으로 전송하는 중요한 기능을 수행합니다. 이 부품의 구조와 원리를 이해하는 것은 전자 공학 및 시스템 설계의 기본이며, 각각의 응용에 맞는 멀티플렉서 선택은 시스템의 전반적인 성능과 신뢰성을 보장하는 데 있어 핵심적입니다. 아날로그 멀티플렉서 기술의 지속적인 발전은 앞으로도 다양한 산업 분야에서의 혁신을 가능하게 할 것입니다.
