이중극 안테나의 원리와 구조를 설명하며 무선 통신에 있어 중요한 역할을 하는 기본 안테나 유형을 상세히 다룹니다.
이중극 안테나의 기본 원리
이중극 안테나(dipole antenna)는 가장 기본적인 안테나의 형태 중 하나로 널리 사용되고 있는 안테나입니다. ‘이중극(dipole)’이라는 단어는 두 개의 폴(pole) 또는 극을 의미하는데, 안테나의 양쪽 끝을 가리키는 표현입니다. 이중극 안테나는 전파를 송수신하는 데 사용되며, 무선 통신, 방송, 그리고 다양한 전자 장비에서 중요한 역할을 합니다.

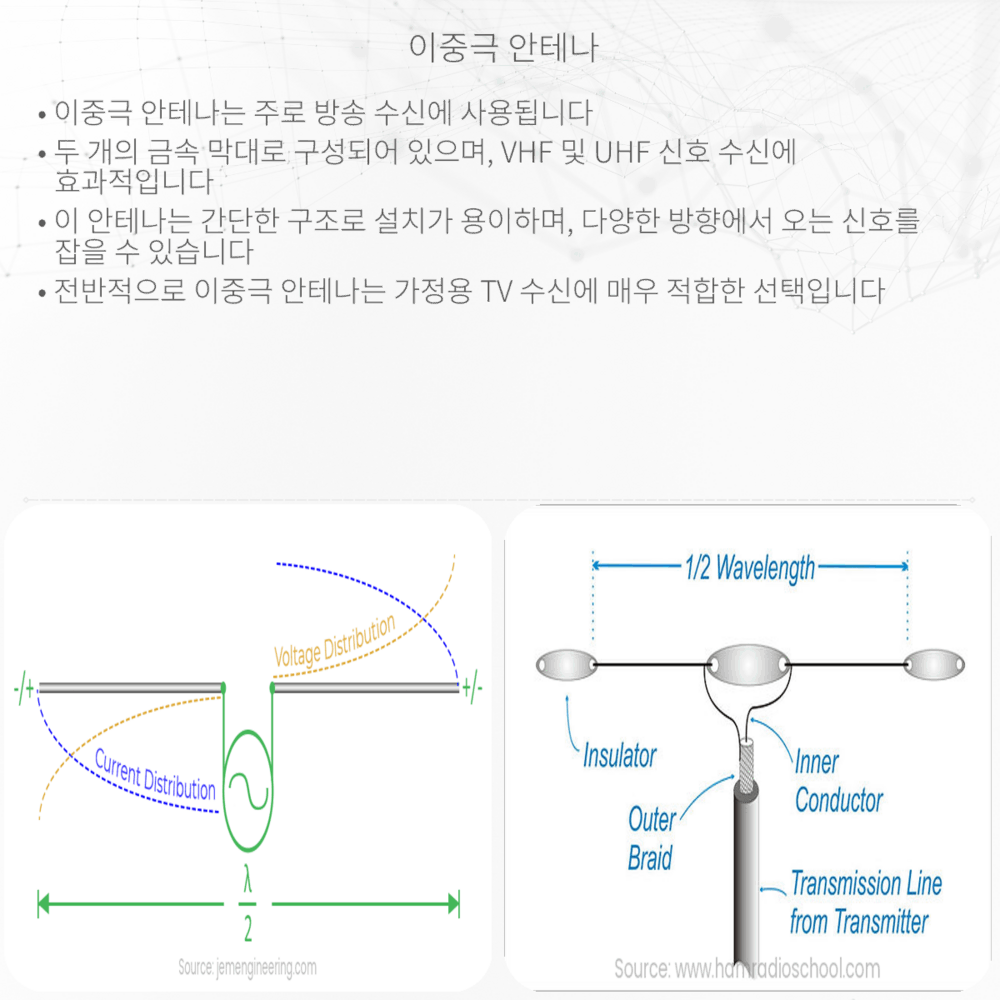

이중극 안테나의 구조
전형적인 이중극 안테나는 중앙의 급전점(feed point)에서 두 개의 동일한 길이의 금속 막대나 선로가 반대 방향으로 뻗어나간 형태를 가지고 있습니다. 이 길이는 안테나가 효율적으로 작동하는 데 필수적인 역할을 하며, 특정 주파수에서의 반파장(half-wavelength)에 해당하는 길이로 설정하는 것이 일반적입니다.
이중극 안테나의 작동 원리
이중극 안테나의 작동 원리는 전자기학의 기본 법칙에 기반을 두고 있습니다. 전기와 자기장은 서로를 유도하며, 이 현상은 맥스웰의 방정식(Maxwell’s equations)으로 잘 설명됩니다.
- 변하는 전기장은 주변에 자기장을 생성합니다.
- 변하는 자기장은 전기장을 유도합니다.
안테나로 전달된 고주파 전류는 이중극 안테나의 금속 막대를 따라 이동합니다. 이 과정에서 이동하는 전류는 주변 공간에 전기장과 자기장을 만들어내며, 이들이 결합하여 공간을 가로지르는 전자기파를 형성하게 됩니다. 이 전자기파가 바로 우리가 흔히 말하는 ‘전파’입니다.
반대로, 이중극 안테나가 전파를 수신할 경우, 방사되는 전자기파가 안테나의 금속 막대에 전기장과 자기장을 유도하여 전류를 생성하게 됩니다. 이 전류는 급전점을 통해 전자 장비로 전달되어 신호를 복원하게 됩니다.
이중극 안테나의 특징
이중극 안테나는 그 구조가 단순하면서도 여러 주요 특징을 가지고 있습니다.
- 방향성: 이중극 안테나는 자연스럽게 좁은 방향성을 가지고 있어, 안테나의 길이 축을 중심으로 수평 방향으로 가장 잘 송수신합니다. 반면 수직 방향으로는 성능이 감소합니다.
- 공진: 안테나의 길이가 주파수에 따른 반파장에 해당할 때 가장 효율적으로 작동합니다. 이를 ‘공진(resonance)’상태라고 합니다.
- 임피던스: 이중극 안테나의 급전점은 특정한 임피던스를 가지며, 이는 안테나와 연결된 전송선의 임피던스와 일치해야 합니다. 기본적인 이중극 안테나의 임피던스는 대략 73옴 정도입니다.
이중극 안테나는 그 심플한 구조로 인해 많은 변형이 가능하며, 다양한 주파수와 환경에 맞게 설계될 수 있습니다. 따라서 통신 기술 발달과 함께 지속적으로 중요성이 증가하는 기본적인 안테나 유형으로 남게 되었습니다.
