하프브리지 컨버터의 기본 원리 및 구성 요소를 설명하고, 전력 변환에서의 중요성과 다양한 응용 분야에 대해 알아봅니다.

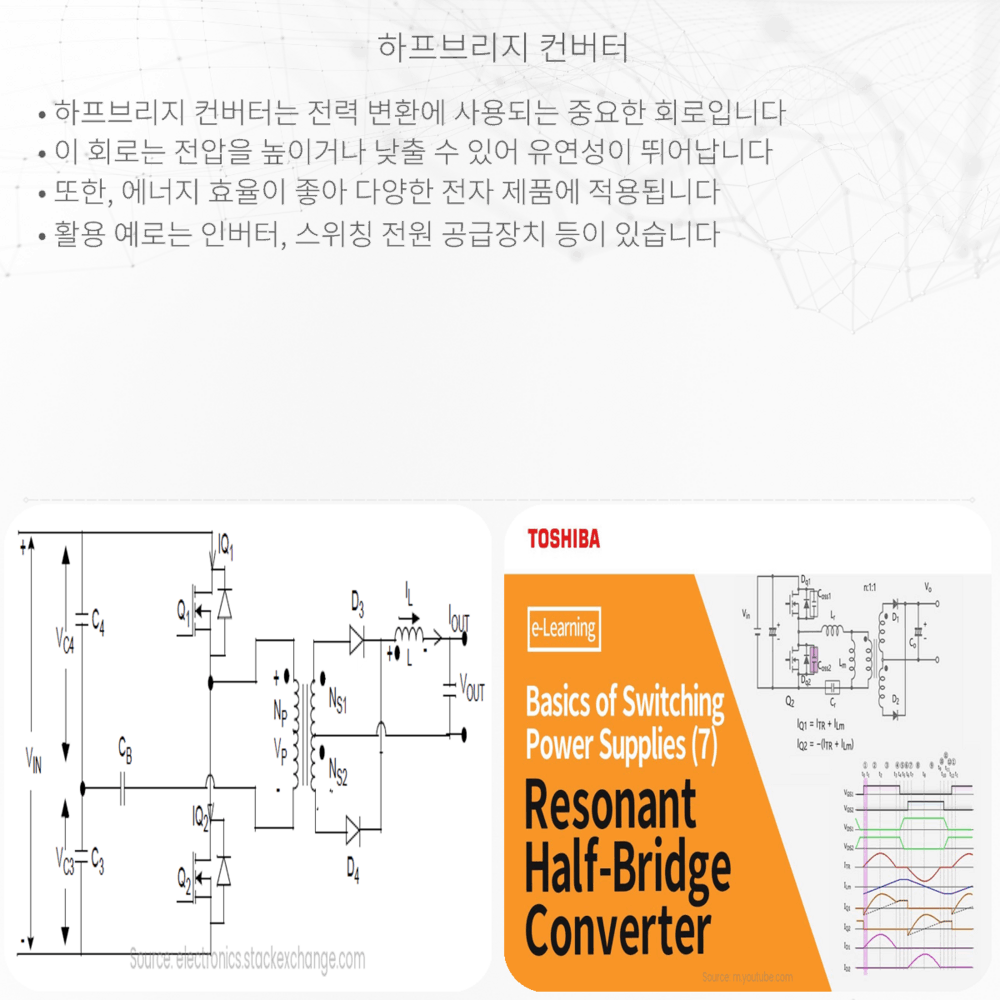

하프브리지 컨버터란?
하프브리지 컨버터는 전기 신호 혹은 전력을 변환하기 위해 사용되는 전자 회로 중 하나로, DC(직류)를 AC(교류)로 변환하거나 AC의 전압 레벨을 변경하는 데 주로 사용됩니다. 이 컨버터는 두 개의 전자 스위치와 두 개의 정전기용량(캐패시터)로 구성된 간단한 회로로 이뤄진다는 점이 특징입니다. 하프브리지 컨버터는 상대적으로 간단한 구조로 고출력의 전력공급장치에 적합하며, 인버터, 스위칭 파워 서플라이, 및 모터 드라이브 회로 등에서 활용됩니다.
하프브리지 컨버터의 원리
하프브리지 회로는 기본적으로 두 개의 전압 레벨로 구성됩니다. 하나는 공급 전압의 절반을 차지하며, 다른 하나는 접지와 연결됩니다. 이 두 전압 레벨은 교대로 부하에 연결됨으로써 교류(AC)가 생성됩니다. 하프브리지 컨버터의 스위칭 동작은 아래와 같은 단계로 이루어집니다:
- 첫 번째 스위치를 닫으면 부하에 전원 공급 전압의 절반을 공급합니다.
- 첫 번째 스위치를 열고 동시에 두 번째 스위치를 닫으면 부하가 접지와 연결되어 0V가 됩니다.
이를 통해 부하에는 사인파와 유사한 교류 전압 신호가 형성되며, 부하에 전달되는 평균 전력은 스위치의 스위칭 주기와 듀티 사이클(스위치가 켜져 있는 시간의 비율)에 의해 결정됩니다.
하프브리지 컨버터의 구성 요소
- 전자 스위치: 대표적으로 MOSFET이나 IGBT와 같은 전력용 반도체 스위치가 사용됩니다. 이 스위치들은 높은 스위칭 속도와 효율을 제공합니다.
- 캐패시터: 전원 공급 전압을 절반으로 나누는 데 사용됩니다. 이것은 두 전자 스위치의 중간 지점에 연결되어 상대적으로 안정된 전압 레벨을 제공합니다.
- 제어 회로: 스위치의 개폐를 조절하여 부하에 공급되는 전력과 주파수를 조절합니다. 제어 회로는 정밀한 타이밍으로 스위치를 조절하여 최적의 전력 변환 조건을 만들어냅니다.
- 부하: 컨버터의 출력단에 연결되며, 모터와 같은 전기 기기가 될 수 있습니다.
하프브리지 컨버터의 응용
하프브리지 컨버터는 매우 다양한 분야에서 사용됩니다. 예를 들어, 조정 가능한 스피드 드라이브나 조명 시스템에서 전압과 주파수를 제어해야 될 때 유용합니다. 또한, 순수 사인파 인버터나 의료용 기기와 같은 고정밀 응용분야에서도 광범위하게 사용되고 있습니다. 뿐만 아니라, 연료전지나 태양광 발전 시스템과 같은 신재생 에너지 분야에서도 에너지 변환 효율을 높이기 위한 중요한 구성 요소로 자리잡고 있습니다.
하프브리지 컨버터는 그 구조의 간단함과 높은 효율성 때문에 전자기기의 전원 공급과 관련된 다양한 분야에서 필수적인 기술로 인식되고 있으며, 전기 및 전자공학에서 매우 중요한 위치를 차지하고 있습니다. 이러한 컨버터의 기본 원리를 이해함으로써, 우리는 복잡한 전자 시스템의 작동 방식을 더욱 잘 이해할 수 있고, 발전된 기술의 적용을 통해 더욱 효율적이고 안정적인 전력 공급이 가능해질 것입니다.
