ハーフブリッジコンバーターについて解説した記事。電力エレクトロニクスにおけるその働き、構造、特徴、および安全性に焦点を当てています。

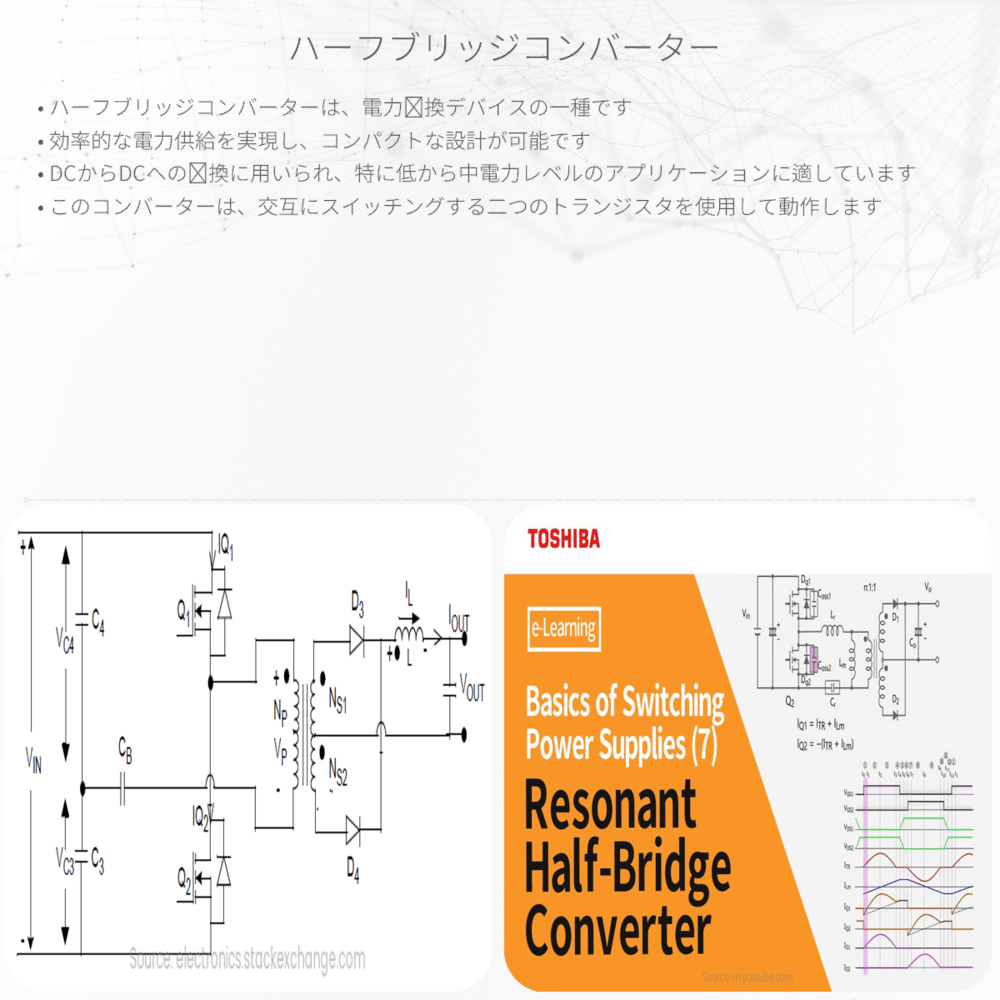

ハーフブリッジコンバーターの基礎
ハーフブリッジコンバーターは、電子回路の中でも特に電力変換を行う際に使用される重要な装置の一つです。この装置は、直流(DC)の電圧を別のレベルの直流電圧に変換するために、電力エレクトロニクスの分野で頻繁に使用されます。
コンバーターの仕組み
ハーフブリッジコンバーターは、それ自体が2つの主要な電子部品、すなわちトランジスタ（またはMOSFET）とダイオードで構成されています。これらのコンポーネントは、交互にON/OFFを繰り返すことで、入力された直流電圧を高周波数の矩形波（パルス信号）に変換します。
次に、この高周波数の信号はトランス（変圧器）によって所望のレベルの電圧に変換されます。最後に、整流フィルターを通すことで高周波成分を取り除き、滑らかな直流電圧を出力として得ることができます。
ハーフブリッジコンバーターの特徴
- 効率が良い：高い効率で電圧変換を行うことができます。
- コンパクト：少数のコンポーネントで構成されており、小型で設計することが可能です。
- コストが低い：フルブリッジコンバーターに比べて、部品点数が少ないため経済的です。
適用例
ハーフブリッジコンバーターは、さまざまな電子機器に適用されます。例えば、コンピューターの電源ユニット、LEDドライバー、電気自動車のバッテリー充電器などに用いられています。
安全上の注意
ハーフブリッジコンバーターの設計や扱いにおいては、高電圧や大電流を扱うことが多いため、十分な保護対策と適切な取り扱いが必要です。特に、トランジスタのスイッチング時には、過電流や過熱に注意する必要があります。
物理と工学の興味深い世界では、このようなコンバーターの働きを理解することは、より高度な電子システムを学ぶための足がかりとなります。ハーフブリッジコンバーターはその卓越したシンプルさと効率性で、現代電子工学において不可欠な役割を果たしています。
