격리된 DC-DC 컨버터는 입력과 출력을 전기적으로 분리시켜 시스템의 안전과 신뢰성을 높이는 변환 장치입니다.
격리된 DC-DC 컨버터란?
격리된 DC-DC 컨버터는 이전의 직렬 전원 공급장치와는 다르게 입력 전원과 출력 전원 사이에 전기적 격리를 제공하는 장치입니다. 전기적 격리란 두 회로 간에 물리적 연결이 없어, 전기 신호는 전달되지만 전류의 직접적인 유입이 차단되는 것을 의미합니다. 이는 안전과 시스템 보호, 잡음 감소 등의 목적으로 사용됩니다.
격리된 DC-DC 컨버터의 종류
- 플라이백 컨버터(Flyback Converters)
- 포워드 컨버터(Forward Converters)
- 푸쉬-풀 컨버터(Push-Pull Converters)
- 하프브리지 컨버터(Half-Bridge Converters)
- 풀브리지 컨버터(Full-Bridge Converters)
이러한 다양한 종류의 격리된 DC-DC 컨버터는 서로 다른 탑올로지를 가지며, 이는 전력 변환 효율, 크기, 비용 등의 차이를 결정합니다.

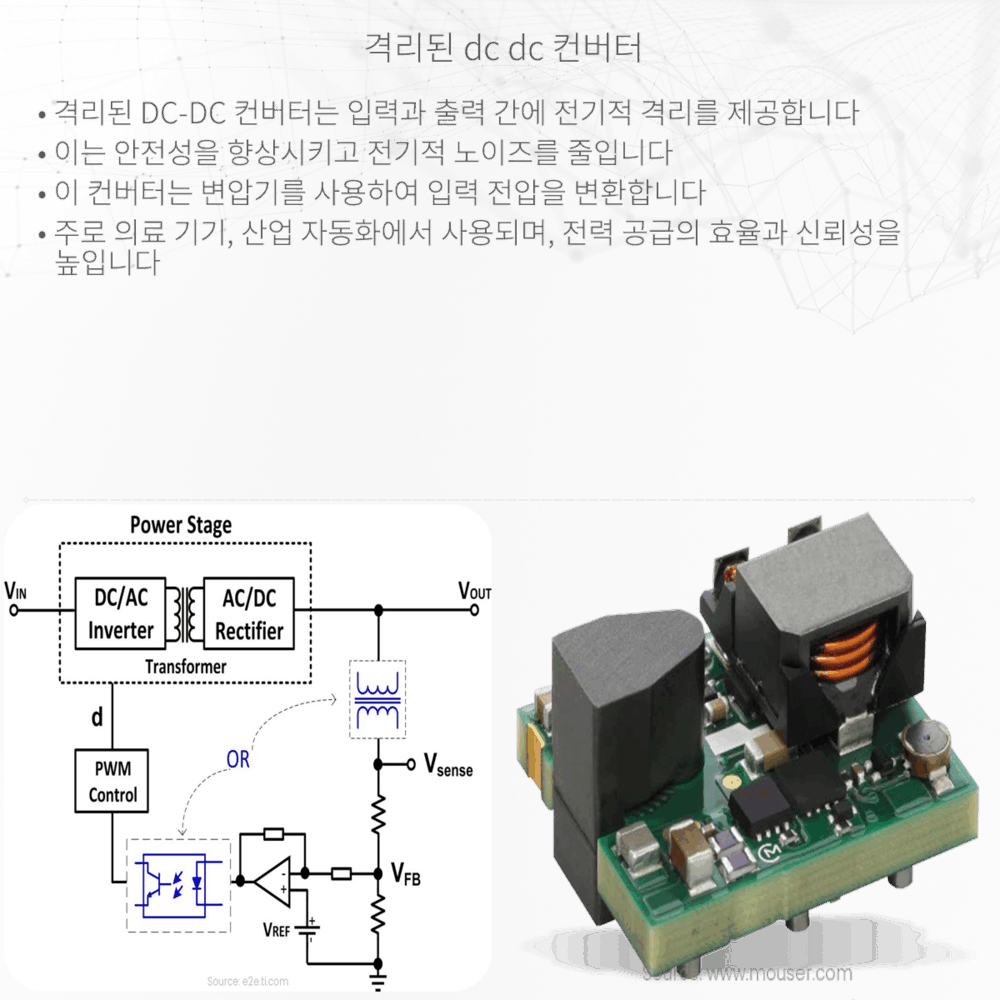

격리된 DC-DC 컨버터의 원리
격리된 DC-DC 컨버터는 주로 트랜스포머를 사용하여 이루어진 격리 기능을 가집니다. 트랜스포머는 입력 측에 코일(1차 코일)과 출력 측에 별도의 코일(2차 코일)을 가지며, 두 코일 사이에 전기적 연결이 없이 자기적 연결을 통해서만 에너지를 전달합니다.
컨버터 작동 원리는 다음과 같습니다:
- 입력 전압을 1차 측에 가함으로써 다양한 방식으로 트랜스포머를 구동합니다.
- 트랜스포머를 통해 전력은 자기적 결합을 통해 1차에서 2차로 전달됩니다.
- 2차 측에서 전압이 생성되고, 이후에 정류 및 필터링 과정을 거쳐 안정된 DC 출력을 얻게 됩니다.
이 과정에서 변환되는 전압의 크기는 1차 코일과 2차 코일의 권수비(N1/N2)에 의해 결정됩니다. 예를들면, 권수비가 2:1일 경우, 입력 전압의 절반 크기의 출력 전압을 얻을 수 있습니다.
격리된 DC-DC 컨버터의 응용 분야
격리된 DC-DC 컨버터는 각종 전자기기, 산업 장비, 의료 기기, 통신 시스템 등에서 폭넓게 활용됩니다. 특히 안전 기준을 엄격히 준수해야 하는 의료 분야나 노이즈에 민감한 고정밀 장비에서는 이러한 컨버터가 중요한 역할을 합니다. 동시에, 에너지 전송 효율성 개선과 전기 안전성 강화를 위해서도 필수적인 요소입니다.
격리된 DC-DC 컨버터의 중요성
격리된 DC-DC 컨버터는 회로 보호, 안전성 및 호환성을 증대시키는데 결정적인 역할을 합니다. 각종 환경에서 필수적인 안정적인 전원 공급을 보장할 뿐만 아니라, 전기적 노이즈로부터 민감한 전자 부품을 보호함으로써, 전체 시스템의 신뢰성을 높이는데 중요합니다.
이렇듯 격리된 DC-DC 컨버터의 이해는 전자공학과 전력공학 분야에 있어 필수적인 지식입니다. 효율적인 전력 관리와 시스템 안정성 확보를 위해서는 컨버터의 기능과 원리를 정확하게 파악하고 적절히 적용하는 것이 중요합니다.
