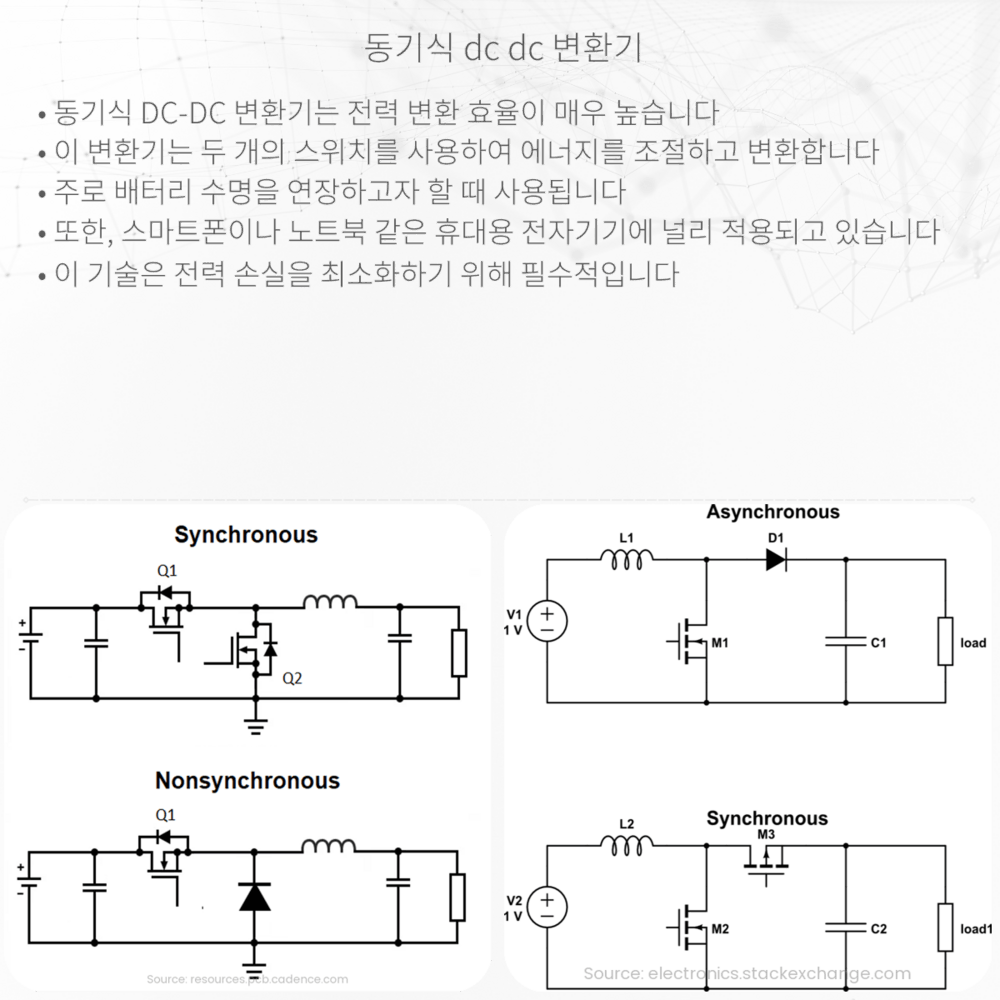

동기식 DC-DC 변환기는 직류 전압을 높은 효율성으로 변환하는 전자 장치로, 전력 관리에 중요하며 다양한 전자 기기에 사용됩니다.
동기식 DC-DC 변환기란?
동기식 DC-DC 변환기는 직류(DC) 전압을 다른 수준의 DC 전압으로 변환하는 전자 장치입니다. 이것은 전력 공급 장치, 배터리 운영 기기 그리고 다양한 전자 제품에서 효율적으로 전력을 관리하는 데 필요합니다. 특히, ‘동기식’이라는 용어는 출력 전압을 생성하기 위해 사용되는 스위칭 트랜지스터가 입력 전압의 주기와 동기화되어 작동한다는 의미입니다. 이러한 변환기는 전력 손실을 최소화하여 효율성을 극대화하는 데 중점을 둡니다.
동기식 DC-DC 변환기의 원리
동기식 DC-DC 변환기의 기본 원리는 스위치모드 전원 공급 장치(SMPS) 기술에 근거합니다. 이 방식에서, 전력을 변환하는 과정은 주로 두 가지 유형의 스위치(일반적으로 MOSFETs 또는 IGBTs)에 의해 조절됩니다: 하나는 턴-온(turn-on) 상태에서, 다른 하나는 턴-오프(turn-off) 상태에서 작동합니다.
- 턴-온 스위치: 이 스위치는 전류를 흐르게 하여 에너지를 인덕터 또는 변압기에 저장합니다.
- 턴-오프 스위치: 저장된 에너지가 필요할 때, 이 스위치가 작동하여 에너지를 방출하고 필요한 출력 전압을 생성합니다.
변환기는 스위치들의 펄스-폭 조절(PWM)을 통해 출력 전압의 크기를 조절합니다. PWM 신호는 스위치를 빠르게 켜고 끄게 함으로써 평균 출력 전압을 조정합니다. 스위치의 동작 주기인 듀티 사이클(duty cycle)을 변경하면, 원하는 출력 전압을 얻을 수 있습니다.
동기식 변환기의 장점
비동기식 변환기 대비 동기식 변환기의 주된 장점은 효율성 면에서 우수하다는 점입니다. 동기식 변환기는 자체의 동기 스위치를 사용하여 다이오드 대신 전류를 흐르게 하므로, 다이오드에서 발생하는 전압 강하를 줄일 수 있습니다. 이 전압 강하는 효율성을 떨어트리고 추가적인 열을 생성하기 때문에, 이를 최소화하는 것이 중요합니다.
- 높은 효율성: 동기식 변환기는 비동기식보다 일반적으로 90% 이상의 높은 효율성을 가진다.
- 낮은 발열: 효율성과 직접적으로 관련된 낮은 발열 덕분에 냉각 요구 사항이 감소합니다.
- 소형화 가능: 효율성이 높기 때문에 동일한 출력을 위한 인덕터와 캐패시터를 더 작게 만들 수 있어 전체 변환기의 크기를 줄일 수 있습니다.
하지만, 동기식 변환기는 제어 회로와 스위치 설계가 더 복잡한 반면, 비동기식 변환기는 설계가 단순합니다. 따라서 어떤 시스템에 어떤 변환기를 사용할지는 효율성, 비용, 복잡성 등 여러 요소를 고려해 결정해야 합니다.
결론
동기식 DC-DC 변환기는 높은 효율성과 함께 소형의 전력 공급을 요구하는 다양한 전자 기기에서 매우 중요한 역할을 합니다. 더욱 통합된 전자 제품들이 개발됨에 따라, 이러한 변환기의 필요성은 계속해서 증가하고 있습니다. 전자공학과 전력 공학의 발전에 따라, 더욱 신뢰성 있고 효율적인 동기식 변환기가 개발되리라 기대됩니다. 이 기술은 고성능 연산과 전력을 필요로 하는 현대 기기에 있어 필수적인 구성 요소입니다.
