터빈 유량계는 유체의 흐름 속도를 측정하여 유량을 알아내는 장치로, 블레이드 회전 원리를 기반으로 합니다.
터빈 유량계의 기본 원리
터빈 유량계는 유체의 흐름 속도를 측정하는 장치로, 이를 통해 특정 통로를 지나는 유체의 부피 유량을 산출할 수 있습니다. 터빈 유량계는 주로 물, 석유, 그리고 가스 등 다양한 유체의 흐름을 측정하는 데 사용됩니다. 이 기기는 터빈이라 불리는 블레이드가 달린 회전체가 유체의 흐름에 의해 회전하며 그 속도를 측정하는 원리를 기반으로 합니다. 터빈 유량계는 검출한 회전 속도를 유량 데이터로 변환하여 유체의 유량을 측정합니다.

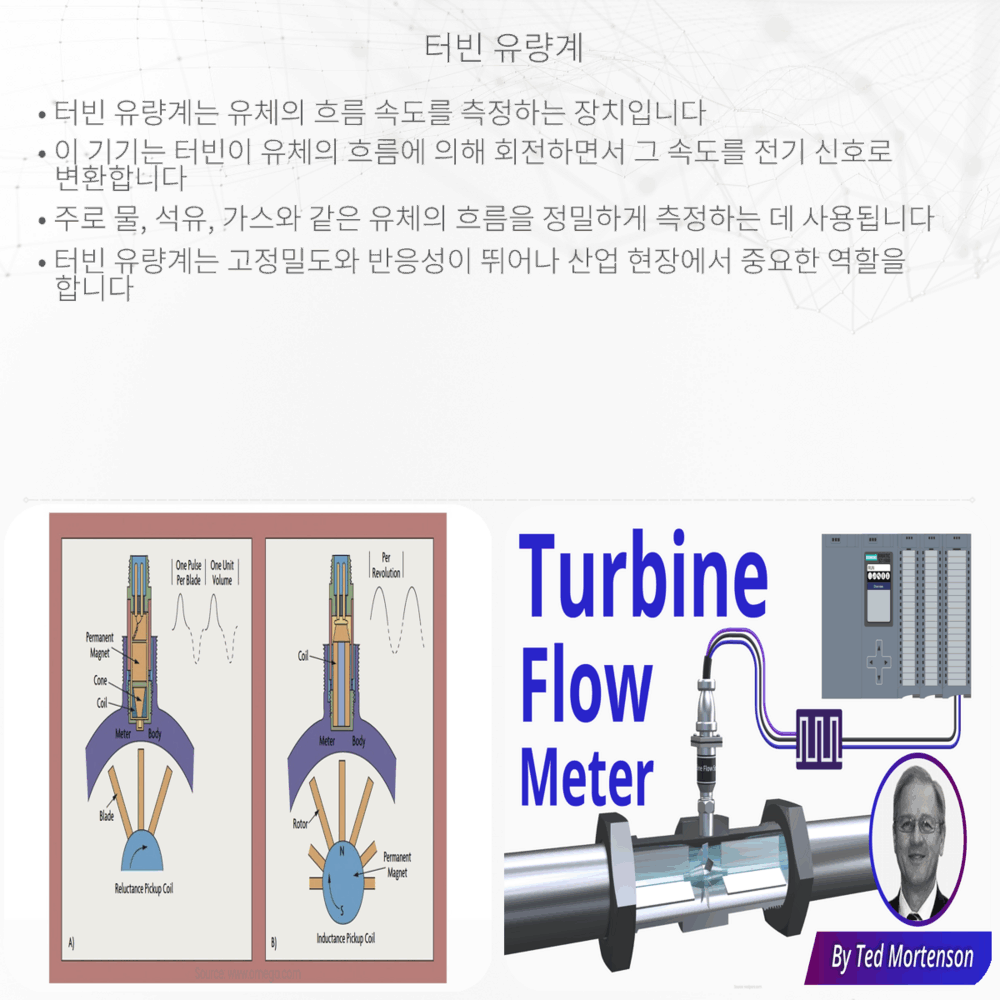

터빈 유량계의 구조
기본적으로 터빈 유량계는 몸체와 회전체, 그리고 유량을 측정하는 센서로 구성됩니다. 몸체는 유체가 지나는 통로 역할을 하며, 회전체는 터빈 블레이드가 달려 있어 유체의 흐름에 의해 회전합니다. 센서는 회전체의 회전 속도를 감지하여 신호로 변환합니다. 이 신호는 전자적처리장치에 의해 분석되어 유량으로 표시됩니다.
- 터빈: 유체의 흐름으로 회전하는 블레이드를 갖추고 있으며, 흐름의 속도에 비례하여 회전합니다.
- 센서: 터빈의 회전 속도를 측정하고 이 데이터를 전기 신호로 변환합니다.
- 전자처리장치: 변환된 전기 신호를 해석하여 유량을 표시하고 기록합니다.
작동 원리
터빈 유량계의 작동 원리는 비교적 단순합니다. 유체가 터빈 유량계의 측정 튜브를 통과할 때, 유체의 흐름은 터빈 블레이드를 회전시킵니다. 이 때 터빈 블레이드의 회전 속도는 유체의 속도와 직접적으로 비례하게 됩니다. 회전하는 터빈은 센서에 의해 감지되며, 각 회전은 일정한 유량에 해당합니다. 센서의 신호는 전자적으로 처리되어 유량이 계산됩니다.
유량 산출 방정식
터빈 유량계는 다음과 같은 기본 방정식을 사용하여 유량을 산출합니다:
Q = KT * N,
여기서 Q는 유량(체적/시간), KT는 터빈 상수(체적/회전), N은 터빈의 회전수(회전/시간)입니다. 터빈 상수는 보통 제조업체에서 제공하는 수치이며, 특정 터빈 설계에 따라 다릅니다. 이 상수를 사용하여 회전 속도를 유량으로 환산할 수 있습니다.
장점과 단점
- 장점:
- 높은 정밀도와 반복성으로 정확한 유량 측정이 가능
- 다양한 유체에 적용 가능
- 단순하고 견고한 구조
- 단점:
- 고체 입자나 매우 점성이 높은 유체에는 부적합할 수 있음
- 터빈의 마모나 오염에 의한 정확도 저하 가능성
- 주기적인 정비와 교정이 필요함
터빈 유량계는 다양한 산업 현장에서 유체의 유량을 측정하는 데 널리 사용되는 신뢰할 수 있는 기기입니다. 이들은 에너지 생산부터 식품 가공, 화학 제조에 이르기까지 다양한 응용 분야에서 필수적인 역할을 합니다. 정확한 유량 측정은 공정의 효율성, 생산성, 안전성을 향상시키는 데 중요한 요소입니다.
전기와 자기 현상에 기반한 센서 및 계측 기술이 발전함에 따라, 터빈 유량계 역시 더욱 정교하고 다양한 환경에서도 사용할 수 있도록 발전하고 있습니다. 따라서 이러한 현대적인 유량 계측 장비에 대해 계속해서 배우고 이해하는 것은 다양한 공학 및 기술 분야에서 중요한 능력이 됩니다.
