차압류 센서의 기본 원리에 대해 설명하며, 베르누이 방정식을 바탕으로 유체의 유속과 유량을 측정하는 방법을 알아봅니다.
차압류 센서의 기본 원리
차압류(Differential Pressure Flow) 센서는 유체의 흐름 속도를 측정하는 데 널리 사용되는 장치입니다. 이 센서는 주로 가스 및 액체의 흐름을 모니터링하는 다양한 산업 분야에서 중요한 역할을 합니다. 차압류 센서는 두 점 사이의 압력 차이를 측정하여 유체의 유속을 결정하고 이를 통해 해당 유체의 유량을 계산합니다.
베르누이 방정식과 차압류 센서
차압류 센서의 작동 원리를 이해하려면 베르누이 방정식에 대한 기본적인 이해가 필요합니다. 베르누이 방정식은 유체의 속도, 압력 및 높이 사이의 관계를 설명해 주며, 에너지 보존의 원리에 기반을 두고 있습니다. 베르누이 방정식은 아래와 같이 표현됩니다:
\[ P + \frac{1}{2}\rho v^2 + \rho gh = \text{constant} \]
여기서 \( P \)는 유체의 압력을, \( \rho \)는 유체의 밀도를, \( v \)는 유체의 속도를, \( g \)는 중력 가속도를, 그리고 \( h \)는 유체의 높이를 나타냅니다. 이 식에 따르면, 유체의 한 지점에서의 총 에너지는 다른 지점에서의 총 에너지와 같아야 합니다. 차압류 센서는 이 원리를 활용하여 유체가 좁아지는 부분을 통과할 때의 속도 증가를 측정함으로써 유체의 유량을 계산합니다.
차압류 센서의 구성 요소
차압류 센서는 주로 다음과 같은 구성 요소로 이루어져 있습니다:
- 프로파일 소자(Profile Element): 유체가 지나는 통로에 설치되며, 유체 흐름을 제한하여 압력 차를 발생시키는 요소입니다.
- 압력 측정 장치(Pressure Transducer): 프로파일 소자에 의해 생긴 압력 차를 측정하여 전기적 신호로 변환하는 장치입니다.
- 수신기 및 전자 회로(Receiving and Electronic Circuit): 변환된 전기적 신호를 수신하여 유량으로 계산하는 역할을 하는 부분입니다.

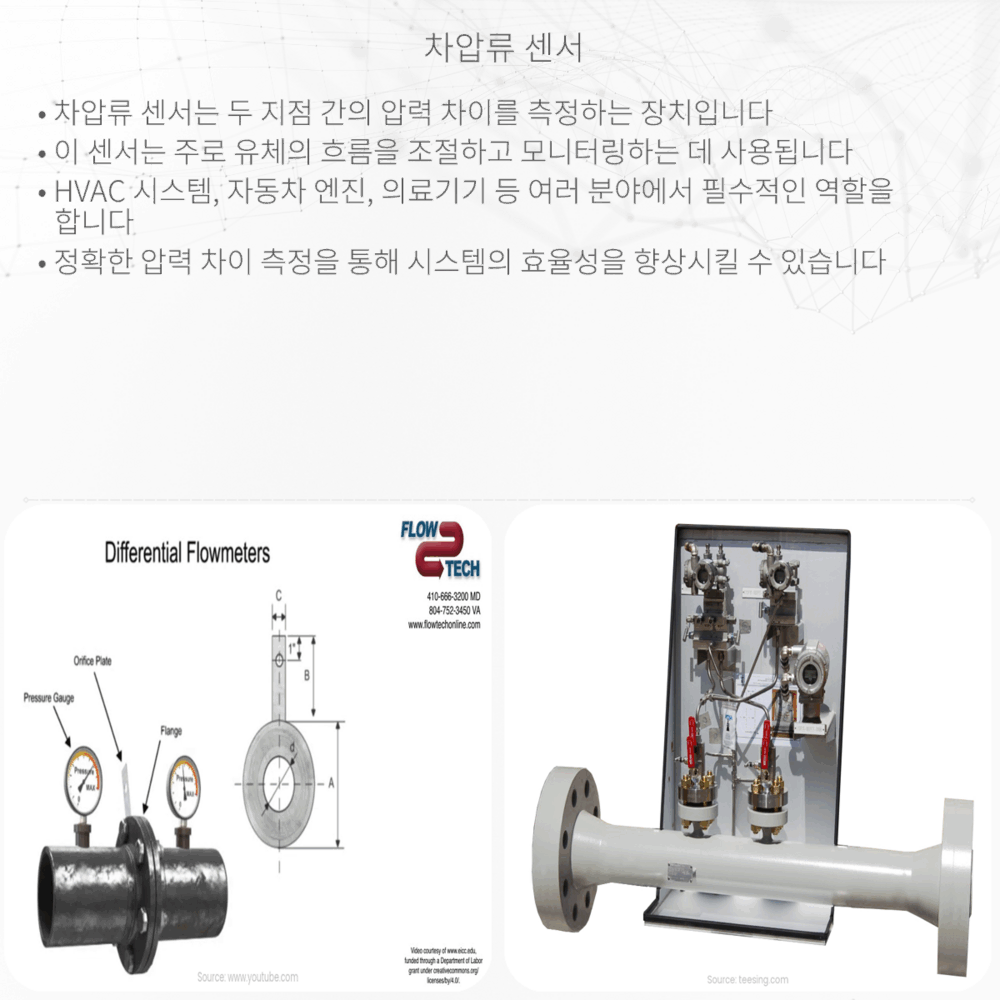

프로파일 소자는 흔히 오리피스 플레이트, 벤튜리 튜브, 노즐의 형식이 있으며, 유체의 흐름 방향과 직각으로 위치하여 압력 차를 발생시킵니다. 이때 유체 속도의 증가는 뒤이은 압력의 감소로 이어져 차압이 발생합니다. 차압류 센서는 이러한 압력 차를 정밀하게 측정함으로써 유량을 산출합니다.
차압류 센서의 응용
차압류 센서는 그 유용성과 정확성 때문에 여러 응용 분야에서 중요한 역할을 합니다. 예를 들어, 다음과 같은 적용 사례가 있습니다:
- 수자원 관리: 댐이나 수처리 시설에서 물의 흐름을 모니터링하고 제어하는 데 사용됩니다.
- 에너지 산업: 발전소에서 연료의 흐름을 측정하여 효율성을 극대화합니다.
- 제조업: 화학 및 제약 산업에서 원하는 화학 물질의 정확한 양을 섞거나 분배할 때 사용됩니다.
- 항공 및 자동차 산업: 연료와 공기의 정확한 혼합 비율을 유지하여 엔진의 성능을 최적화합니다.
차압류 센서의 유지 보수 및 보정
차압류 센서는 정밀 장비이므로 정기적인 유지 보수와 보정이 필요합니다. 유지 보수는 다음과 같은 절차를 포함할 수 있습니다:
- 센서 및 관련 전자 회로의 청소와 검사
- 프로파일 소자의 부식이나 마모 확인
- 압력 측정 장치의 정확도 검증
보정은 정확한 측정을 위해 필수적이며, 차압류 센서의 성능을 최적화하여 오류를 최소화하고 신뢰도를 향상시킵니다.
결론
차압류 센서는 베르누이 방정식의 원리를 기반으로 하여 유체의 유속과 유량을 정확히 측정합니다. 오리피스 플레이트, 벤튜리 튜브, 노즐 등의 프로파일 소자를 사용하여 유체의 압력 차를 발생시키고, 이를 압력 측정 장치가 전기적 신호로 변환합니다. 다양한 산업 분야에서 중요한 응용을 보유하고 있는 차압류 센서는 정기적인 유지 보수와 보정을 통해 그 정확도와 신뢰성을 유지할 수 있습니다. 이를 통해 우리는 물의 관리부터 에너지 생산, 제조 공정에 이르기까지 효과적으로 유체 흐름을 제어하고 최적화할 수 있어, 차압류 센서는 과학과 공학의 세계에서 없어서는 안 될 중요한 기술입니다.
