タービン流量計は流体の流量を高精度で測定する装置で、化学工業や石油・ガス産業など幅広い分野で活用されています。
タービン流量計とは
タービン流量計とは、流体の速度を測定するための装置で、その原理は電気と磁気の相互作用に基づいています。具体的に言えば、タービン流量計は液体や気体などの流れる流体の流量を測定するために使われるセンサーの一種です。この装置は産業分野で広く使用されており、特に化学工業や水処理、石油・ガス産業などでその価値を発揮しています。

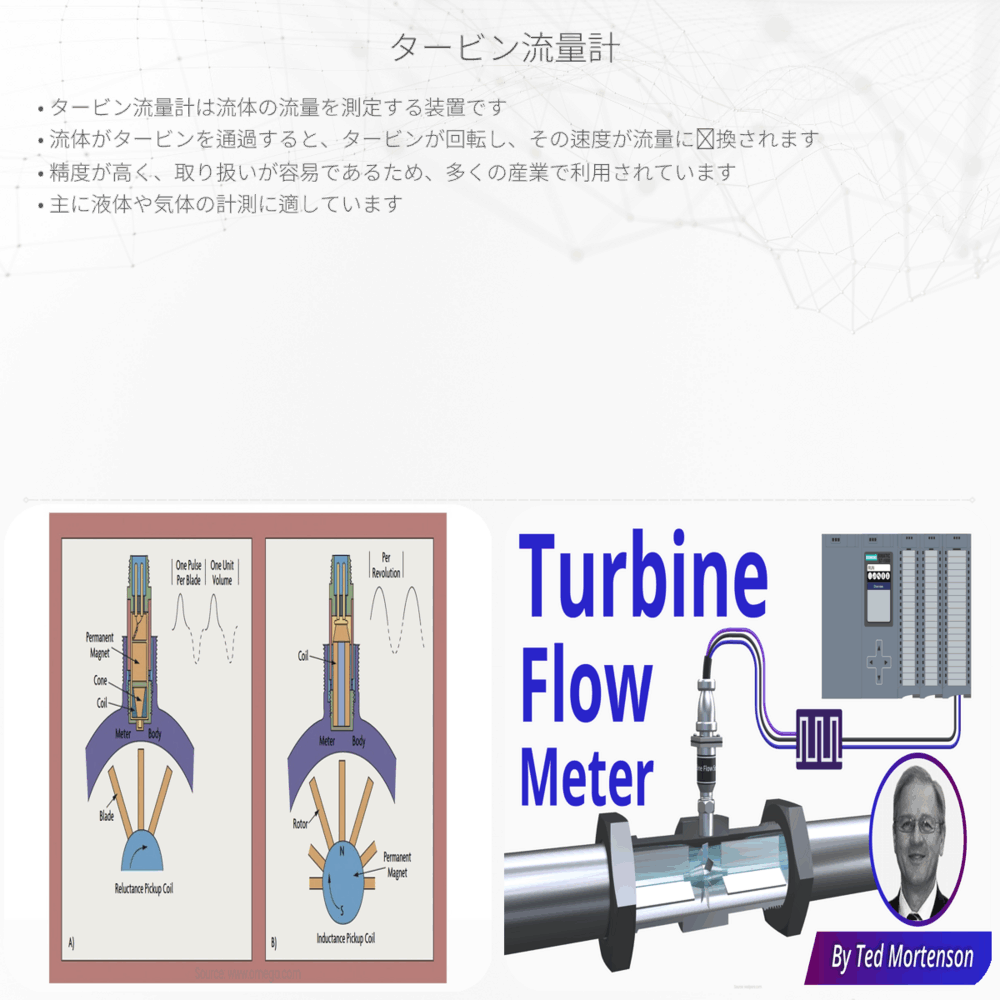

タービン流量計の動作原理
タービン流量計の主な部品は、流体の流れに対して自由に回転するタービン（回転輪）であります。流体が流量計を通過するとき、タービンは流体の速度に比例して回転します。タービンの回転速度を測定することにより、流体の流量を算出することができます。
タービンの各羽根が回転する際に、隣接するコイルと磁石のセットから電磁誘導を利用して電気信号が生成されます。コイルに設置された磁石が羽根を通過するたびに、電気のパルスが生成され、このパルスの頻度がタービンの回転速度を示しています。数式を使うと、次のように表されます。
\[ Q = k * N \]
ここで、
- \( Q \) は流量（体積/時間）
- \( k \) はタービン流量計の校正係数
- \( N \) は単位時間当たりのパルス数です。
タービン流量計のメリットとデメリット
メリットとしては、以下の点が挙げられます。
- 精度が高い：タービン流量計は非常に精確な測定が可能で、繰り返し性も良好です。
- 高速応答：流体の変化に対する応答が速いため、リアルタイムの流量測定が可能です。
- 広範な応用：液体だけでなく、ガスの流量測定にも利用可能です。
一方でデメリットも存在しまして、以下のような点が挙げられます。
- 流体の性質に影響されやすい：粘度の高い流体や、懸濁物質を含む流体の場合、タービンの回転に影響が出る場合があります。
- メンテナンスが必要：タービンの部品が摩耗したり、汚染物質による汚れが発生することがあります。
- 流体の乱れが測定精度に影響：流量計のすぐ上流や下流で流れが乱れていると、測定精度が低下する可能性があります。
まとめ
タービン流量計は電気と磁気の理論を応用して流体の流量を測定する実用的な装置です。高い精度と広範な応用範囲を持つ一方で、流体の性質や設置条件によっては、その精度に影響が出る場合がある点には注意が必要です。適切な選択と運用により、この先進的な測定技術は多くの産業分野で重宝されています。
