超音波流量計 | 仕組みと応用

超音波流量計は非接触で流体の速度を計測する機器で、ドップラー効果や時間差測定により正確な流量データを提供します。

超音波流量計とは何か？

超音波流量計とは、液体やガスの流量を測定するために使用される機器です。この流量計は超音波技術を活用し、流体の速度と流れる量を非侵入的に測定することができます。超音波流量計の主な利点は、計測に物理的な接触を必要としないため、計測対象の流体を汚染したり、機器が摩耗したりすることがない点です。

超音波流量計は超音波の速度変化を利用しています。具体的には、流体が流れる際に生じるドップラー効果や、超音波が流体を横切る時間の差を計測します。

ドップラー型流量計：流体に含まれる微粒子や気泡に反射する超音波を用い、反射波のドップラー効果から流速を計測します。式で表すと、流速 v は次の式で与えられます。

v = (f_d * C) / (2 * f₀ * cos(θ))

ここで、f_d はドップラー周波数、C は媒質（流体）の音速、f₀ は送信された超音波の周波数、θ は超音波ビームと流体の流れの角度です。

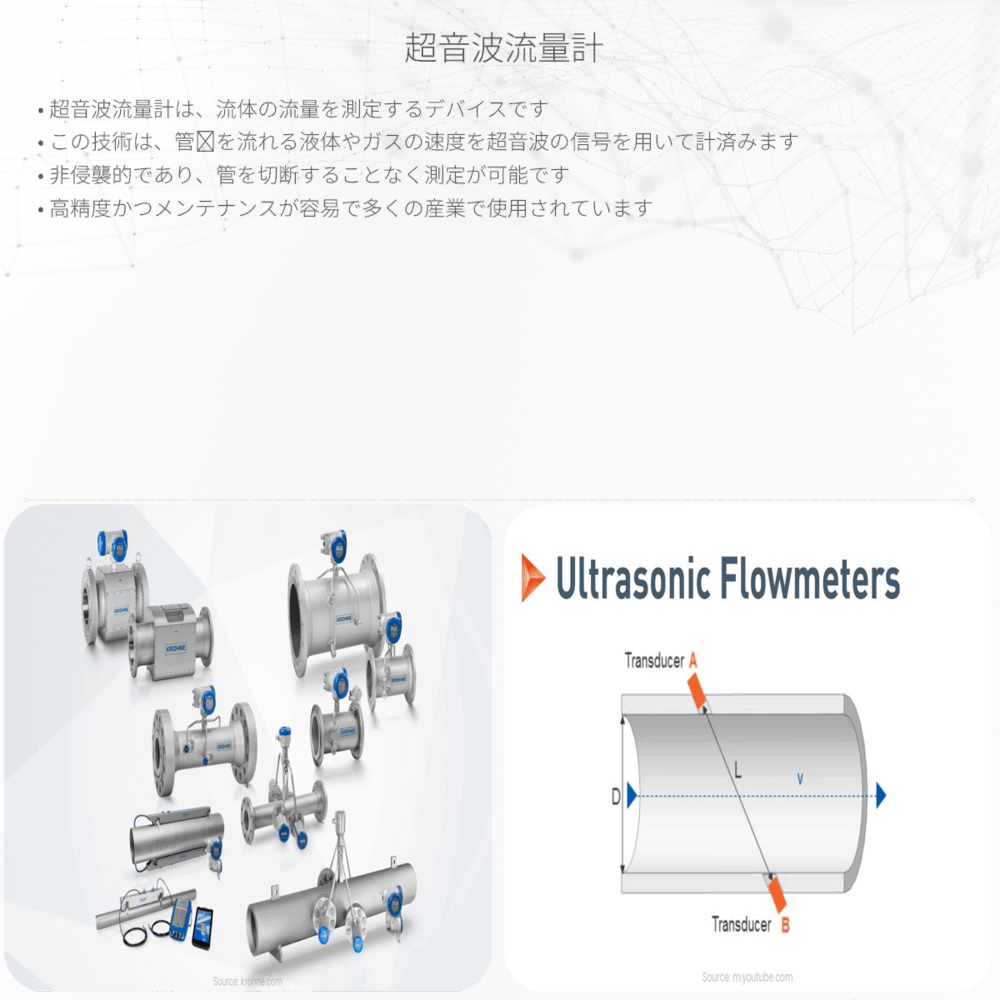

時間差型流量計:流体の流れに対して斜めに配置された2つのトランスデューサ（超音波を送受信する装置）を利用します。一方のトランスデューサから送信された超音波が反対側のトランスデューサに到達するのにかかる時間と、反対方向の波がかかる時間を比較します。この時間の差から流速を計測することができます。流体の速度 V はトランスデューサ間の距離 L と超音波の速度 c を用いて、

V = (Δt * c²) / (2 * L * cos(θ))

ここで、Δt は超音波が流れに沿って移動する際と逆方向に移動する際の時間差、θ は超音波の方向と流体の流れの角度です。

超音波流量計はその正確さと信頼性から、さまざまな産業で利用されています。水処理施設、化学工場、石油・ガス産業、食品製造業といった場所で流量を測定するために重宝されています。また医療分野においても、血流の測定などに使用されることがあります。

エンジニアリングの世界では、ますます高度な流体管理が求められる中、超音波流量計はその無侵襲性とメンテナンスの容易さから、流体の精密な流量測定ツールとして重要な役割を担っています。今後も技術開発が進むことで、より多くの応用分野での使用が期待されています。

超音波流量計は近代的な流量計測手段として、様々な場面でその価値を示しています。流体の流れに物理的に干渉せずに正確なデータを提供できるため、繊細な作業が要求される分野での使用が特に有効です。理解しやすい原理と広範な応用能力を備えているため、工学や物理学を学ぶ人々にとって興味深いテーマの1つです。
