브레드보드 사용법 및 구조에 대한 상세 가이드: 초보자부터 전문가까지 쉽게 따라할 수 있는 전자 회로 구성 및 실험 방법을 소개합니다.
브레드보드란 무엇인가?
브레드보드는 전자 회로를 실험적으로 조립하거나 테스트하기 위한 기구로, 초보자와 전문가 모두에게 널리 사용되는 도구입니다. 이 기구의 가장 큰 장점은 납땜이 필요 없이 간단하게 구성 요소를 삽입하고 변경할 수 있다는 점입니다. 따라서 복잡한 전자 회로를 쉽게 구성하고 시험할 수 있습니다.

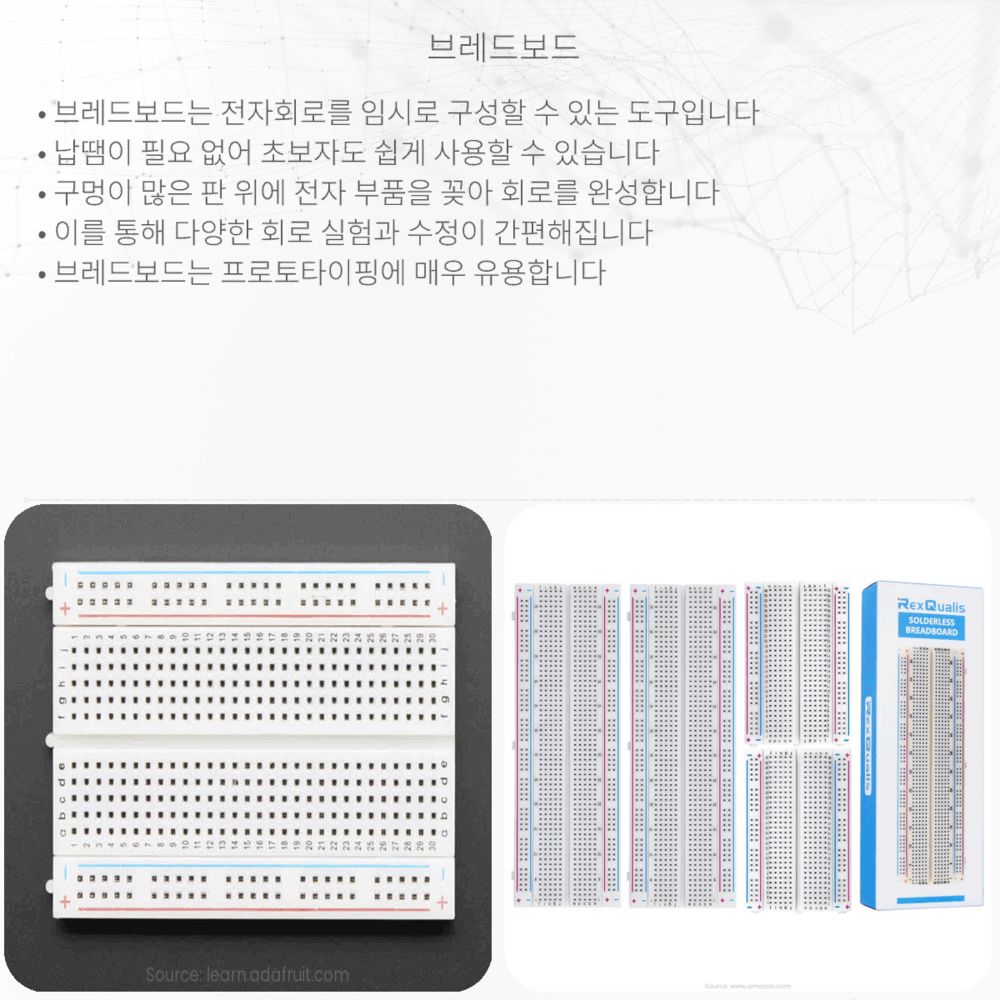

브레드보드의 구조
브레드보드는 일반적으로 플라스틱으로 만들어진 직사각형의 판으로, 그 위에는 수많은 구멍들이 일정한 간격으로 배열되어 있습니다. 이 구멍들은 전자 부품의 다리나 전선을 삽입하기 위한 것으로, 내부적으로는 금속 선들로 연결되어 있어 전기적 연결이 가능합니다.
- 가로 줄: 일반적으로 브레드보드의 상단과 하단에 위치하며, 전원 공급 또는 접지용으로 사용됩니다. 이 줄들은 길게 연결되어 있어 하나의 줄에 연결된 전압은 줄 전체에 동일하게 적용됩니다.
- 세로 줄: 브레드보드의 중앙 부분을 차지하며, 전자 부품을 연결하는 데 주로 사용됩니다. 각 세로 줄은 보통 5개의 구멍이 짧게 연결되어 있으며, 이를 통해 부품들을 서로 연결할 수 있습니다.
브레드보드의 사용법
브레드보드를 사용하는 기본 원칙은 매우 간단합니다. 전자 부품의 다리를 적절한 구멍에 삽입하고, 전선을 사용하여 다른 부품과 연결함으로써 회로를 구성합니다. 부품과 부품이 내부적으로 연결된 금속선을 통해 전기적으로 연결되므로, 납땜 없이도 전자 회로를 실험할 수 있습니다.
브레드보드를 사용할 때는 다음과 같은 사항을 주의해야 합니다:
- 전자 부품의 극성: 일부 전자 부품은 극성이 있어 올바른 방향으로 삽입해야 합니다. 예를 들어, LED나 다이오드는 정확한 극성으로 연결되어야 합니다.
- 단락 방지: 부품의 다리가 서로 닿지 않도록 주의해야 하며, 필요하다면 전선을 사용하여 거리를 두어 연결해야 합니다.
- 전압과 전류의 한계: 브레드보드와 전자 부품은 각각 정해진 전압과 전류의 한계를 가지고 있으므로, 이를 초과하지 않도록 주의해야 합니다.
브레드보드에서 회로 구성 시 고려사항
브레드보드를 사용하여 회로를 구성할 때, 몇 가지 중요한 요소를 고려해야 합니다. 먼저, 회로 설계를 체계적으로 수행해야 합니다. 이는 부품의 정확한 배치와 연결 순서를 결정하는 것을 포함합니다. 또한, 복잡한 회로의 경우, 회로도를 먼저 그리는 것이 좋습니다. 이를 통해 오류를 줄이고 효율적인 설계를 도모할 수 있습니다.
또한, 브레드보드에서 회로를 구성할 때는 전자 부품의 크기와 종류에 따라 충분한 공간을 확보해야 합니다. 대형 부품이나 다수의 부품을 사용할 경우, 브레드보드 여러 개를 함께 사용하여 넓은 작업 공간을 만들 수 있습니다.
브레드보드의 한계
브레드보드는 많은 장점을 가지고 있지만, 일부 한계점도 존재합니다. 먼저, 브레드보드는 일시적인 회로 구성에 적합하며, 장기간 사용에는 부적합합니다. 시간이 지남에 따라 연결이 느슨해질 수 있으며, 이는 회로의 불안정성을 초래할 수 있습니다. 또한, 매우 높은 주파수나 높은 전류를 다루는 회로를 구성하는 데는 적합하지 않습니다.
추가적으로, 브레드보드는 물리적 크기에 제한이 있어 매우 크고 복잡한 회로를 구성하는 데 어려움이 있을 수 있습니다. 이러한 경우에는 인쇄 회로 기판(PCB)을 사용하는 것이 더 적합할 수 있습니다.
결론
브레드보드는 전자 회로를 실험하고 테스트하는 데 매우 유용한 도구입니다. 그것은 사용이 간편하고, 다양한 구성 요소를 쉽게 추가하거나 제거할 수 있어, 전자공학의 학습 및 개발 과정에서 중요한 역할을 합니다. 하지만 그 사용에는 몇 가지 한계가 있으며, 이를 인지하고 적절한 상황에서 사용하는 것이 중요합니다. 적절히 사용될 때, 브레드보드는 효율적이고 유연한 방법으로 전자 회로의 세계를 탐험하는 데 도움을 줄 수 있습니다.
