ブレッドボードとは

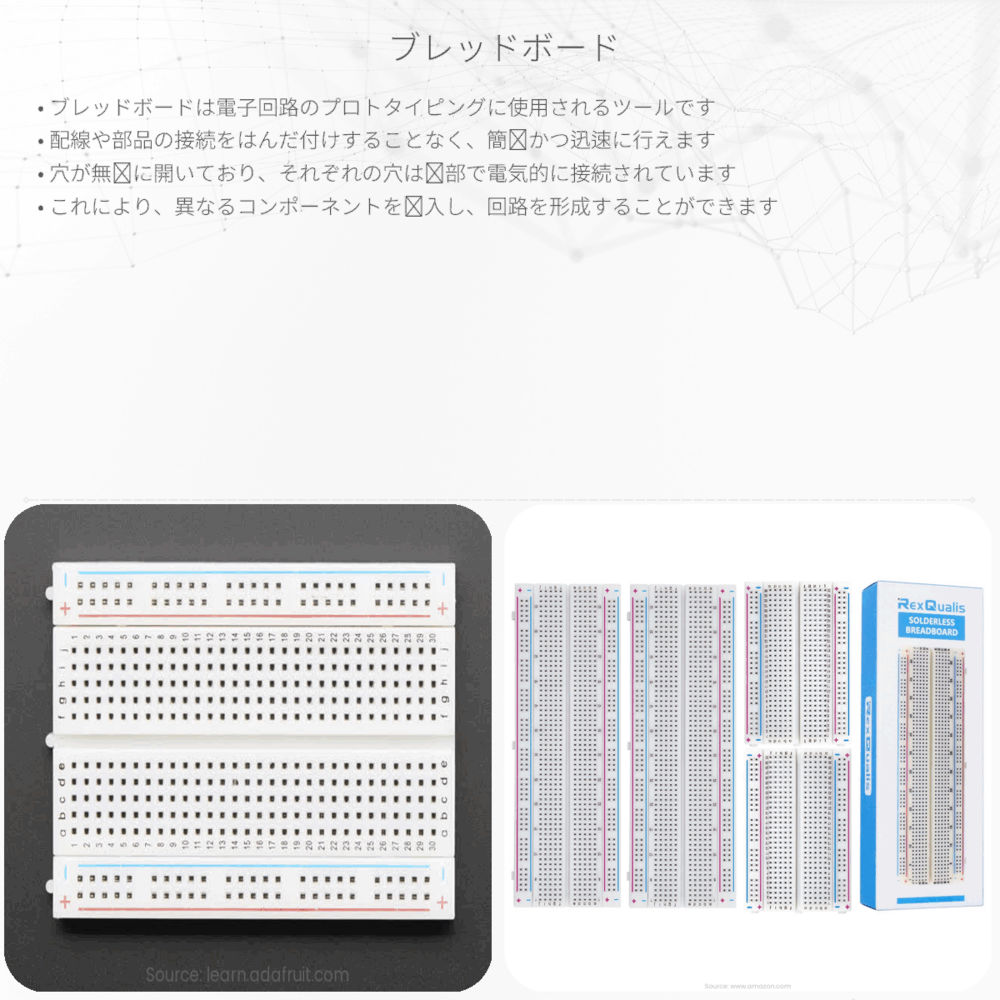

ブレッドボードとは、電子回路をはんだ付けせずに、簡単かつ迅速に組み立てるための実験用のボードです。このボードはプロトタイピングや学習目的で非常に広く使用されています。名前はもともと、敷居電子工学が始まった時に、実際のパン切り板（breadboard）を使って電子機器のプロトタイプが組み立てられたことに由来しています。
ブレッドボードの構造
ブレッドボードは、数多くの小さな穴が正方形や長方形のパターンで並んでいます。これらの穴は、一定の間隔で互いに接続されており、電子部品のリードやジャンパワイヤーを挿入するために使います。これにより、半永久的な回路接続が可能になります。
- ブレッドボードには主に次の2種類の区画があります：
- メインエリア：通常は真ん中に位置しており、縦列に沿って部品を挿入するための穴があります。これらの列は通常、短絡しており、縦方向に部品を接続するのに適しています。
- 電源レール：ブレッドボードの上下に位置しており、長い横列になっています。これらは電源やグランドに接続しやすくするためのもので、横方向に短絡していることが多いです。
ブレッドボードでの回路の組み立て方
ブレッドボードを使用する際は、以下のステップで基本的な回路が組み立てられます：
- 電子部品のピンをブレッドボードのメインエリアの穴に挿入する。
- ジャンパワイヤーや他の電子部品を使用して、必要な接続を作る。
- 電源とグランドを電源レールに接続する。
- 回路の機能をテストし、必要な調整を行う。
ブレッドボードの利点と注意点
ブレッドボードの最大の利点は、はんだ付けが一切必要なく、簡単に電子部品を並べ替えることが可能な点です。これにより、試行錯誤を繰り返しながら、最適な回路設計に迅速に到達できます。しかし、注意点もあります：
- 電流の大きい回路には適しておらず、過度の電流が流れると、ブレッドボードや電子部品が損傷する可能性があります。
- 高周波の信号や非常にセンシティブな回路では、ブレッドボード内の静電容量や接触抵抗が問題を引き起こすことがあります。
このように、ブレッドボードは電子工学の初心者から経験豊富なエンジニアまで幅広く利用される便利なツールですが、使用環境や目的に応じた適切な使用が必要です。
