バックブーストコンバータの基本
バックブーストコンバータ(Buck-Boost Converter)は電力エレクトロニクスにおいて重要な部分を占める回路の一つです。直流(DC)の電圧変換に用いられ、元の電圧よりも低いまたは高い電圧を必要とする電子装置に適しています。この記事では、バックブーストコンバータの動作原理、構造、そして応用について解説します。
バックブーストコンバータの動作原理
バックブーストコンバータは、直流の入力電圧を切り替えることにより、目的の出力電圧を生成します。この過程では二つの異なる動作モードがあります：
- ステップダウン(バック)動作 – 入力電圧を下げる
- ステップアップ(ブースト)動作 – 入力電圧を上げる

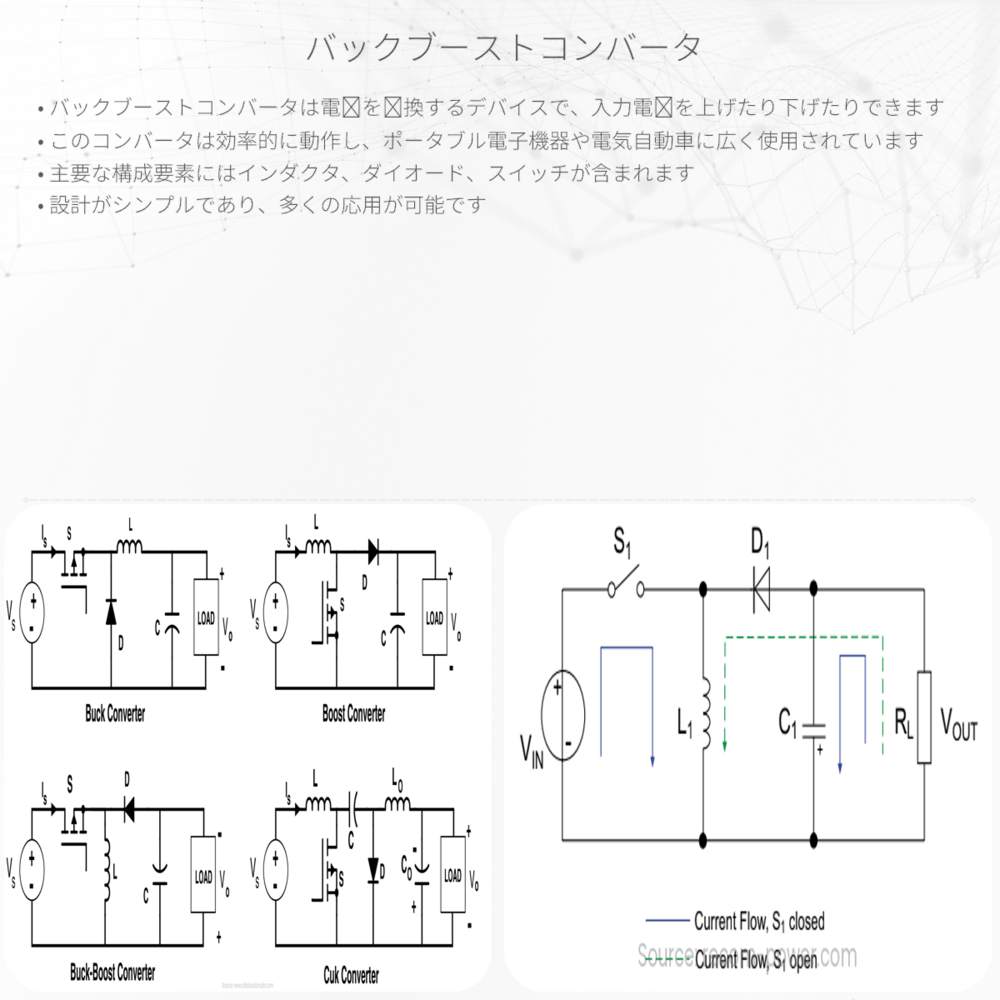

バックブーストコンバータの主要な構成要素
- インダクタ(L) – エネルギーを一時的に蓄えるために使用されます。
- キャパシタ(C) – 出力電圧を平滑化するために使用されます。
- ダイオード(D) – 電流の一方向への流れを保証します。
- スイッチ(S) – 通常はトランジスタが使用され、回路の切り替えを制御します。
バックブーストコンバータの基本的な式は以下の通りです。
\[ V_{\text{out}} = V_{\text{in}} \cdot \left(\frac{1}{1 – D}\right) \]
ここで \(V_{\text{out}}\) は出力電圧、\(V_{\text{in}}\) は入力電圧、\(D\) はduty cycle(デューティサイクル)を表します。デューティサイクルはスイッチがONになっている時間の割合で、0から1の範囲の値を取ります。
バックブーストコンバータの応用
バックブーストコンバータは様々な電子機器に応用されています。その例としては：
- 携帯電話やラップトップなどのポータブルデバイス
- 自動車の電源管理システム
- 再生可能エネルギー源からの電気の調整
以上のように、バックブーストコンバータは電圧を変換し、安定した電源を供給する上で不可欠な装置です。電子工学においてその機能と柔軟性から、多岐にわたる応用が可能となっています。
この記事を通じて、バックブーストコンバータが何であるか、どのように機能するか、そしてどこで使われているかを理解いただけたら幸いです。一見複雑に見えるかもしれませんが、その動作原理は基本的な物理法則に基づいているため、理解してしまえば非常に興味深いトピックです。
