전력 전자 변환 장치인 벅부스트 컨버터의 원리와 기능, 전압 변환 비율 공식, 그리고 다양한 응용 분야에 중점을 둔 설명입니다.
벅부스트 컨버터의 기본 원리
벅부스트 컨버터는 전기와 자기의 원리를 활용하는 전력 전자 변환 장치입니다. 이 장치의 목적은 입력 전압을 더 높은 또는 더 낮은 수준의 출력 전압으로 변환하는 것입니다. 벅부스트 컨버터는 벅 컨버터(감압 컨버터)와 부스트 컨버터(증압 컨버터)의 기능을 결합하여, 입력 전압보다 높거나 낮은 다양한 전압 수준을 얻을 수 있습니다.
벅부스트 컨버터의 작동 원리

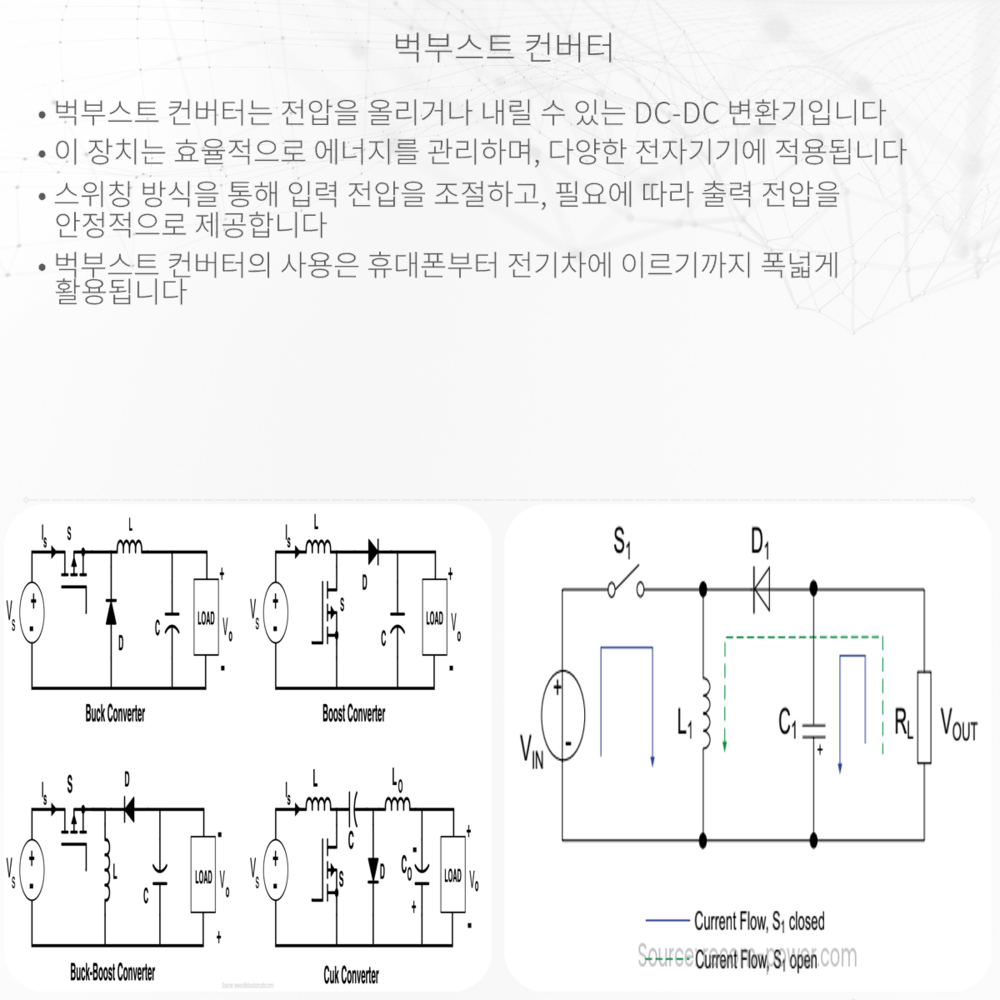

벅부스트 컨버터는 인덕터, 스위치(일반적으로 트랜지스터 사용), 다이오드, 그리고 출력 측에 연결된 커패시터로 구성됩니다. 이 컨버터는 두 가지 주요 모드인 부스트 모드와 벅 모드로 작동하는데, 스위치의 상태에 따라 달라집니다.
- 벅 모드(Step-Down): 스위치가 ON 상태일 때, 인덕터는 입력 전압에 의해 에너지를 충전하게 됩니다. 이후 스위치가 OFF되면 인덕터는 저장한 에너지를 사용하여 커패시터를 통해 부하로 에너지를 전달합니다.
- 부스트 모드(Step-Up): 스위치가 OFF 상태일 때, 인덕터에 저장된 에너지가 다이오드를 통해 커패시터로 방전되면서 출력 측의 전압을 증가시킵니다.
벅부스트 컨버터의 수학적 원리
벅부스트 컨버터의 전압 변환 비는 스위치의 작동 주기, 즉 듀티 사이클(Duty Cycle, D)에 의해 결정됩니다. 스위치가 ON 상태인 시간을 사이클의 전체 시간으로 나눈 값입니다. 벅부스트 컨버터의 기본적인 전압 변환 비율은 다음 수식으로 나타낼 수 있습니다.
- 출력 전압(Vout) 대 입력 전압(Vin)의 비율:
Vout / Vin = D / (1 – D)
이 식에서 D는 0에서 1 사이의 값을 가지며, D 값에 따라 출력 전압이 입력 전압보다 높은지 낮은지 결정됩니다. D가 0.5일 때 출력 전압은 입력 전압과 같아집니다.
벅부스트 컨버터의 실제 응용
벅부스트 컨버터는 모바일 기기부터 자동차, 우주 항공 기기에 이르기까지 다양한 분야에서 사용되고 있습니다. 이들은 효율적인 전력 관리를 위해 필수적인 부품이며, 배터리 수명을 연장하고 기기의 전력 소비를 최적화하는 데 중요한 역할을 합니다.
이러한 컨버터는 전압의 변동이 일어나는 배터리 시스템에서 안정적인 전원 공급을 보장하며, 태양광 패널과 같은 재생 가능 에너지 소스의 출력을 조절하는 데에도 사용됩니다.
결론
벅부스트 컨버터는 전기와 자기의 기본적인 원리를 사용해 전압을 효율적으로 변환하는 놀라운 장치입니다. 간단한 구성 요소로 구성되어 있음에도 불구하고, 다양한 응용 분야에서 높은 효율과 안정성을 제공하는 이 컨버터는 현대 전자공학에서 없어서는 안 될 중요한 기술입니다. 벅부스트 컨버터가 어떻게 작동하는지 이해함으로써 우리는 전자 기기가 얼마나 효과적으로 전력을 관리하는지 더 잘 이해할 수 있습니다.
