반파정류기는 교류(AC)를 직류(DC)로 변환하는 전자 장치로, 다이오드를 사용한 간단한 정류 과정을 통해 전기를 한 방향으로 흐르게 합니다.
반파정류기란 무엇인가?
반파정류기는 전기를 한 방향으로만 흐르게 만들어 주는 전자장치입니다. 일반적으로 이 장치는 ‘정류’라고 불리는 과정을 통해 교류(AC)를 직류(DC)로 변환하는 데 사용됩니다. 교류는 전류가 시간에 따라 방향이 바뀌며 흐르는 전류를 말하며, 직류는 한 방향으로만 지속적으로 흐르는 전류입니다. 가정용 전기나 산업 현장에서 사용되는 전기는 대부분 교류인 반면, 전자기기들은 내부적으로 직류를 사용합니다. 따라서 교류를 직류로 변환하려면 정류기가 필요합니다.
반파정류의 원리
반파정류는 다이오드를 사용하여 구현합니다. 다이오드는 전기가 한 방향으로만 흐를 수 있도록 하는 반도체 소자로, ‘단방향 통전’ 특성을 가지고 있습니다. 교류 전원이 다이오드를 거치면, 다이오드는 교류의 양의 반주기만을 통과시키고, 음의 반주기는 차단합니다. 이로 인해 출력되는 전류는 양의 값만을 갖게 되지만, 이것은 진정한 의미의 직류는 아닙니다. 왜냐하면 양의 값만을 갖는 이러한 전류는 여전히 시간에 따라 0으로 떨어지는 순간적인 변화를 가지고 있기 때문입니다. 그럼에도 불구하고, 이 전류를 ‘펄스 직류’라고 부르며, 많은 전자기기에서 이를 사용하여 작동할 수 있습니다.

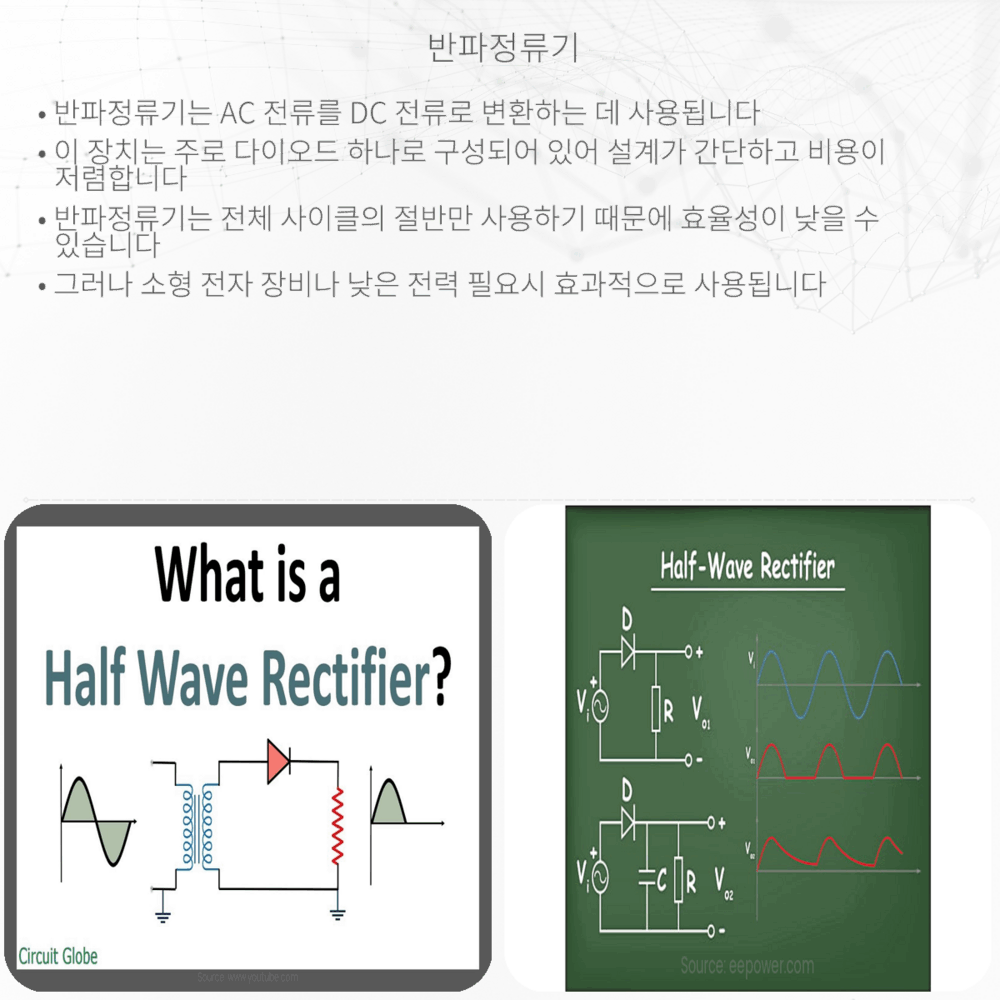

반파정류기의 구성
가장 간단한 형태의 반파정류기는 단일 다이오드로 구성됩니다. 다이오드를 AC 전원에 직렬로 연결함으로써 반파정류가 이뤄집니다. 다이오드가 전류의 흐름을 견제하는 방향으로 배치되고, AC 입력의 양의 사이클만이 통과하여 부하로 전달됩니다. 출력된 전류는 그래프로 나타내면 ‘맥동 직류’의 형태를 띠게 됩니다. 이 맥동직류는 진동수(frequency)가 입력 교류 전원의 진동수와 동일하며, 주기적으로 0으로 떨어집니다.
반파정류의 한계
반파정류기는 간단하고 저렴하기는 하지만, 효율적이진 못합니다. 전원의 반만 사용하고 나머지 반을 버리기 때문에 전력 손실이 큽니다. 또한, 출력되는 맥동 직류는 불안정하여, 많은 전자 장치들에 직접 사용하기에는 적합하지 않습니다. 이러한 단점을 해결하기 위해 ‘전파정류기’와 같은 보다 발전된 정류 회로가 사용되곤 합니다. 전파정류기는 AC의 양의 반주기와 음의 반주기 모두를 유용한 직류 전력으로 변환할 수 있어 더 안정적이며 효율적인 전력 공급이 가능합니다.
정류된 전류의 응용
반파정류로 생성된 전류는 필터링을 통해 더 안정화시킬 수 있습니다. 콘덴서(Capacitor)를 사용하여 펄스 직류에서 발생하는 전압의 변동을 줄일 수 있습니다. 이렇게 정제된 전류는 배터리 충전기, DC 모터 드라이버, 저전력 전자기기 등 다양한 용도로 사용됩니다. 하지만 정밀한 전자기기나 민감한 회로에서는 더욱 세밀한 전압 조절이 필요하기에, 선형 전원 공급 장치 또는 스위칭 전원 공급 장치가 사용되기도 합니다.
이와 같이 반파정류기는 전기와 전자 분야에서 매우 중요한 기본적인 구성 요소이며, 알고 있어야 할 기본적인 전기공학의 개념 중 하나입니다. 그 간단함과 적용 범위에도 불구하고, 실제 응용을 위해서는 이론적 이해를 넘어서 실질적인 회로 설계와 안정적인 전력 공급에 대한 지식이 필요합니다.
