JK 플립플롭의 기본 원리부터 동작 모드, 응용 분야, 설계 고려 사항까지, 디지털 회로 설계에 필수적인 이 기억 장치를 완벽하게 이해하세요.

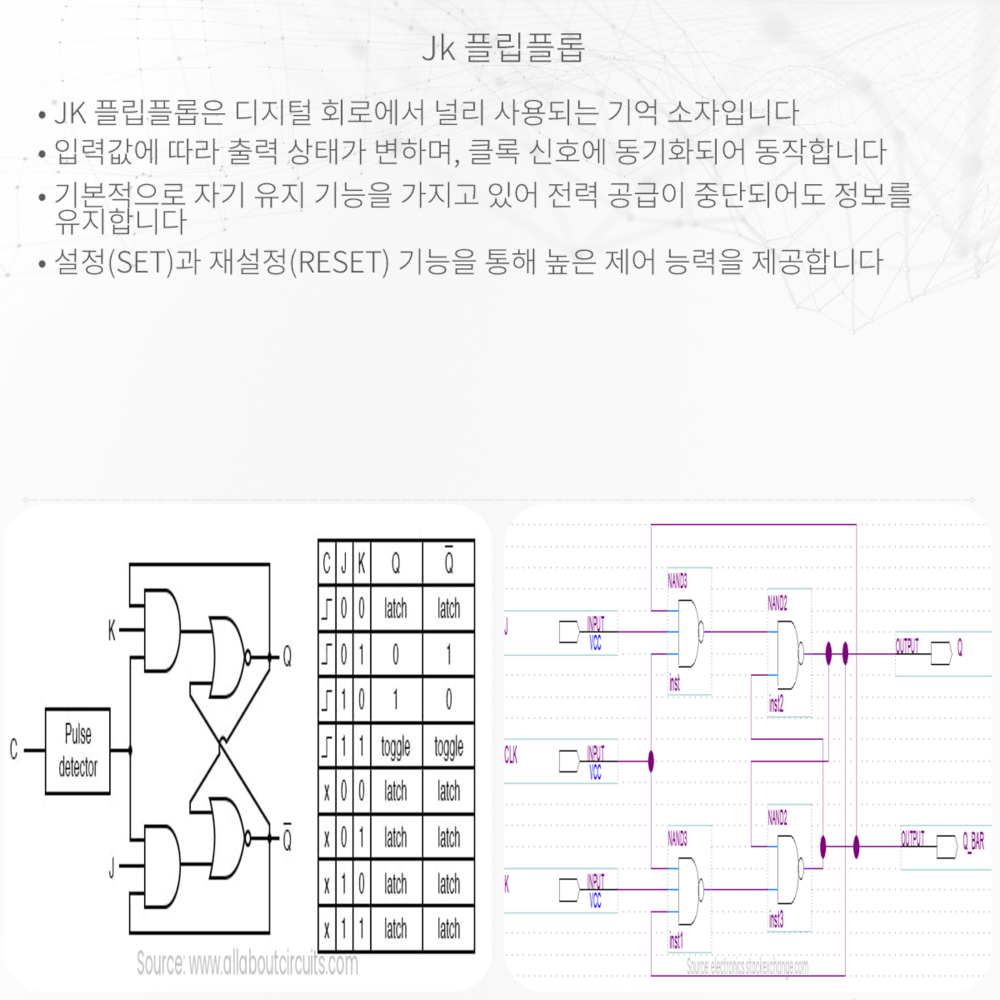

JK 플립플롭이란?
JK 플립플롭은 디지털 논리회로에서 널리 사용되는 기억 장치 중 하나입니다. J와 K라는 두 개의 입력과, Q와 Q¯라는 두 개의 출력을 가지고 있습니다. 이 장치는 입력 신호의 조합에 따라 출력 상태를 변경할 수 있으며, 클록 신호의 엣지(상승 엣지나 하강 엣지)에 반응하여 동작합니다. JK 플립플롭은 기본적으로 RS 플립플롭을 확장한 형태로, J(K) 입력이 S(R) 입력에 해당하며, 무조건적인 세트(set) 또는 리셋(reset) 대신에 더 다양한 동작 모드를 제공합니다.
JK 플립플롭의 동작 원리
JK 플립플롭의 동작 원리는 클록 신호에 의해 결정됩니다. 각 클록 사이클에서 JK 플립플롭의 상태는 J와 K 입력 값에 의해 결정되며, 다음과 같은 네 가지 기본 동작을 수행할 수 있습니다:
- Hold (유지): J=0, K=0 일 때, 출력 Q는 변경되지 않고 현재 상태를 유지합니다.
- Set (세트): J=1, K=0 일 때, 출력 Q는 1이 되고, Q¯는 0이 됩니다.
- Reset (리셋): J=0, K=1 일 때, 출력 Q는 0이 되고, Q¯는 1이 됩니다.
- Toggle (토글): J=1, K=1 일 때, 출력 Q는 이전 상태의 반대값으로 바뀝니다. 즉, Q가 1이었다면 0이 되고, 0이었다면 1이 됩니다.
이러한 동작들은 JK 플립플롭을 매우 유연하게 만들어, 카운터, 시프트 레지스터, 메모리 장치 등 다양한 디지털 회로에서 중요한 역할을 할 수 있게 합니다. 특히, 토글 기능은 분주기(divider) 또는 비동기 카운터(asynchronous counter) 설계에 있어 필수적입니다.
JK 플립플롭의 응용
JK 플립플롭은 그의 다양한 동작 모드 덕분에 디지털 회로 설계에서 다방면으로 활용됩니다. 예를 들어, 디지털 시계, 타이머, 카운터 등에서 중요한 역할을 합니다. 또한, 복잡한 순서 제어 회로, 데이터 저장 장치, 그리고 다양한 종류의 자동화된 시스템 내에서도 중요한 구성 요소로 사용됩니다. JK 플립플롭의 토글 기능은 특히 주파수 분배와 관련된 응용에서 유용하게 사용되며, 이를 통해 생성된 클록 신호는 다른 디지털 회로의 동기화에 필수적입니다.
JK 플립플롭의 설계 고려 사항
JK 플립플롭을 사용할 때는 몇 가지 중요한 설계 고려 사항을 염두에 두어야 합니다. 첫째, 클록 신호의 정확성과 안정성이 매우 중요합니다. 클록 신호에 노이즈가 있거나 불안정하면, 플립플롭의 동작이 예측할 수 없게 될 수 있습니다. 둘째, JK 플립플롭의 입력 상태 변화는 클록 신호의 엣지 직전에 안정화되어야 합니다. 입력 신호가 클록 엣지와 너무 가깝게 변하면, 결과적으로 잘못된 동작을 유발할 수 있습니다. 따라서, 설계 시 입력 신호의 타이밍을 주의 깊게 고려해야 합니다.
결론
JK 플립플롭은 디지털 논리 회로에서 광범위하게 사용되는 중요한 기억 장치입니다. 그의 유연한 동작 모드 덕분에 다양한 응용 프로그램에서 필수적인 역할을 수행하며, 특히 동기화 및 시퀀스 제어에 있어서 두각을 나타냅니다. JK 플립플롭의 설계와 사용 시에는 클록 신호의 정확성과 입력 신호의 타이밍이 중요한 고려 사항입니다. 이러한 요소들을 적절히 관리함으로써, JK 플립플롭을 활용한 회로는 안정적이고 효율적인 디지털 시스템의 구축을 가능하게 합니다. 디지털 회로 설계에 있어 JK 플립플롭의 이해와 활용은 기술자와 엔지니어에게 매우 중요한 기술로, 그들의 툴킷에서 빼놓을 수 없는 부분입니다.
