ハーフウェーブ整流器とは単純な電子部品で、交流を直流に変換する装置です。電流を一方向にのみ流し、電気工学の基礎を学ぶのに適しています。
ハーフウェーブ整流器とは
ハーフウェーブ整流器は、交流（AC）を直流（DC）に変換する単純な手段として、電気工学分野で広く使用されています。家庭用電源や電子機器など、日常生活の中で必要とされる直流を得るために利用されています。
整流器の基本原理
整流器とは、電流を一方向にのみ流すことを可能にする装置で、交流を直流に変換するために不可欠です。この動作は、ダイオードと呼ばれる電子部品によって実現されます。ダイオードは、電流を一方向にしか通さない「半導体」として働きます。
ハーフウェーブ整流の工程
交流電源は正の半波と負の半波という二つの相を持っており、サイン波形で表されます。ハーフウェーブ整流器は、これらのうち一方の半波のみを通過させることにより、パルス状の直流を生成します。正の半波のみを通す整流器を「正のハーフウェーブ整流器」、負の半波のみを通すものを「負のハーフウェーブ整流器」と言います。

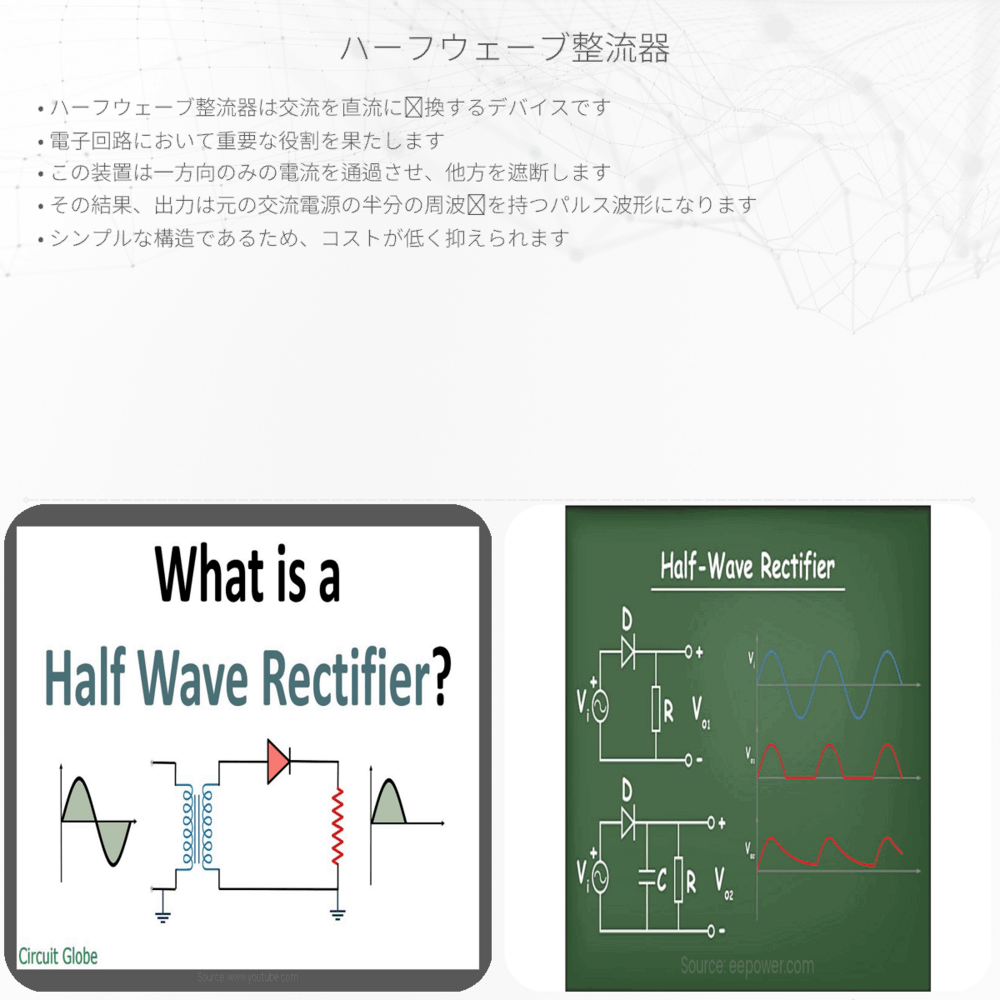

ハーフウェーブ整流器の回路
- AC電源
- ダイオード
- 負荷抵抗（直流を必要とする部品）
ハーフウェーブ整流回路の全体の流れとしては、AC電源がダイオードを経由して負荷抵抗に到達します。ダイオードは電流の流れを一方通行に制限するため、回路全体での電流の流れも半波のみになります。
ハーフウェーブ整流出力
整流によって得られる出力はパルス状の直流ですが、これは純粋な直流ではありません。全体の電圧がゼロになる間隔があるため、出力電圧は不安定であり、多くの用途には適していません。そのため、スムーズなDCを得るためには追加の電子部品が必要になります。
ハーフウェーブ整流器の利点と欠点
利点: 単純で理解しやすく、製作コストも低い。
欠点: 出力が不安定であり、エネルギーの無駄が多い。したがって、効率が良くなく、出力電力も低いのです。
応用範囲
この不安定な電流は、発光ダイオード（LED）などの小さな電子部品を動作させる程度であれば問題ありませんが、より大きな機器や安定した電源を必要とする場所では、フルウェーブ整流器やブリッジ整流器といったより高度な整流器が使用されます。
最後に、ハーフウェーブ整流器はその単純さから初学者にとって理解しやすく、電子工学の基礎を学ぶには最適な例です。しかし、実用性に関しては限界があり、より使用範囲の広い整流器についても学ぶことが重要でしょう。
