RS-232コントローラーに関する記事。この古典的なシリアル通信規格の概要や機能、電気・磁気的特性、及び実用例について解説します。

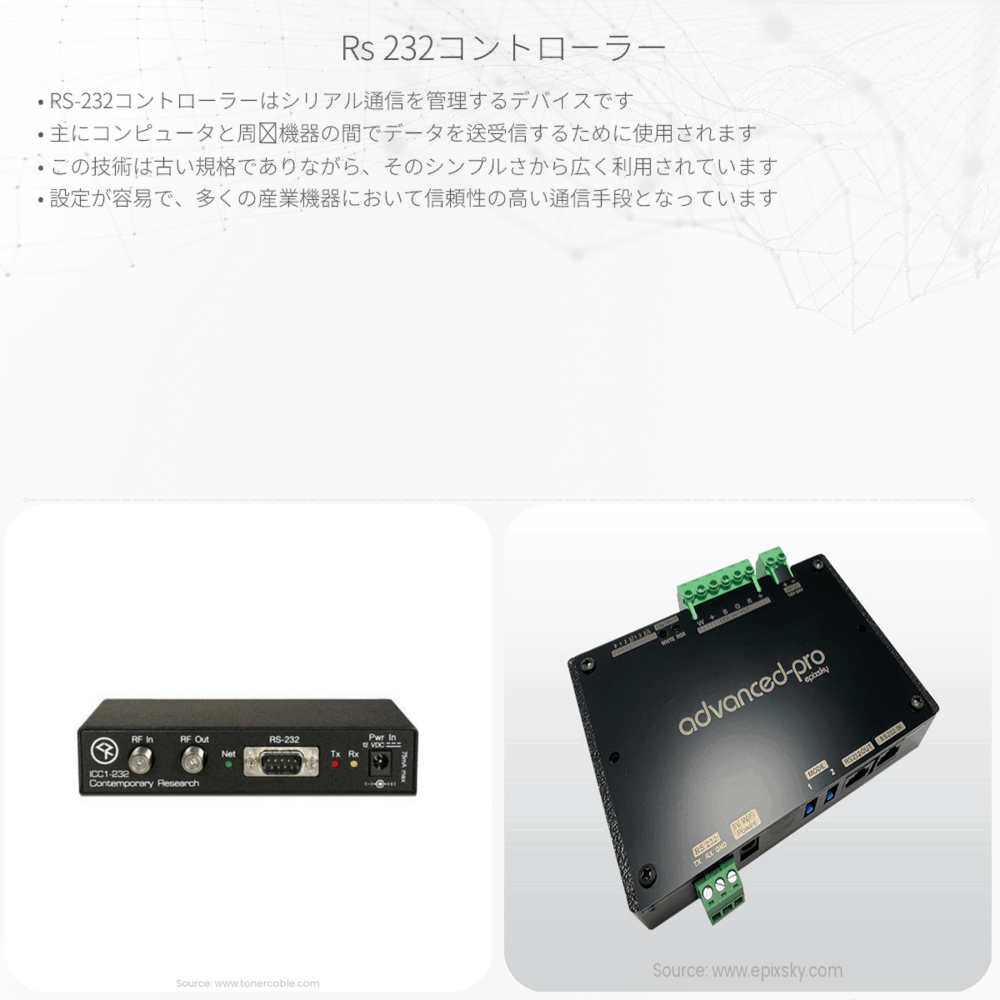

RS-232コントローラーとは
RS-232コントローラーは、コンピューターと外部デバイス間でシリアル通信を行うための規格です。’RS’は「Recommended Standard」の略で、「232」はこの規格の番号を表しています。シリアル通信とは、1ビットずつ順番にデータを送受信する方法のことで、対象となる外部デバイスにはプリンター、モデム、さまざまな計測機器などがあります。
基本的な特徴
- シンプルなシリアル通信を使用。
- データ伝送速度は通常、300bpsから115.2kbps。
- 通信距離は短く、最大で15メートルほど。
- 主に9ピンか25ピンのD-subコネクタを使用。
電気と磁気の観点から
RS-232通信において電気と磁気は重要な役割を果たします。通信ケーブルを流れる電流によってデジタル信号が伝送され、この電流の変化がデータを表します。RS-232では、「マーク」（通常は −12V）と「スペース」（通常は +12V）の二つの電圧レベルを用いてデータビットが表現されます。
RS-232の信号
RS-232では以下のような信号が使用されます:
- TxD（Transmit Data） – データ送信。
- RxD（Receive Data） – データ受信。
- RTS（Request To Send） – 送信準備ができたことを示す制御信号。
- CTS（Clear To Send） – 受信準備ができたことを示す制御信号。
- DSR（Data Set Ready） – デバイスが通信可能な状態にあることを示す。
- DTR（Data Terminal Ready） – 端末が通信可能な状態にあることを示す。
- GROUND – シグナルグラウンド。
RS-232コントローラーの実用例
実際にRS-232コントローラーは様々な分野で利用されています。以下にいくつかの例を挙げます：
- 工業機器のリモート操作と監視。
- レジスターやプリンターへのデータ転送。
- ネットワーク機器の設定や制御。
- 実験装置や測定機器のデータ収集。
結論
RS-232コントローラーは長らく産業界で信頼されてきた通信規格であり、そのシンプルさから現在でも多くのデバイスで使用されています。しかしデータ転送速度や距離の制限、新しい技術の登場により、USBやEthernetなどの他の通信規格に取って代わりつつある状況です。それでもRS-232が提供する基本的で堅実な通信方法は、あらゆる電気・磁気的特性を理解する上で貴重な学習の参考となります。
