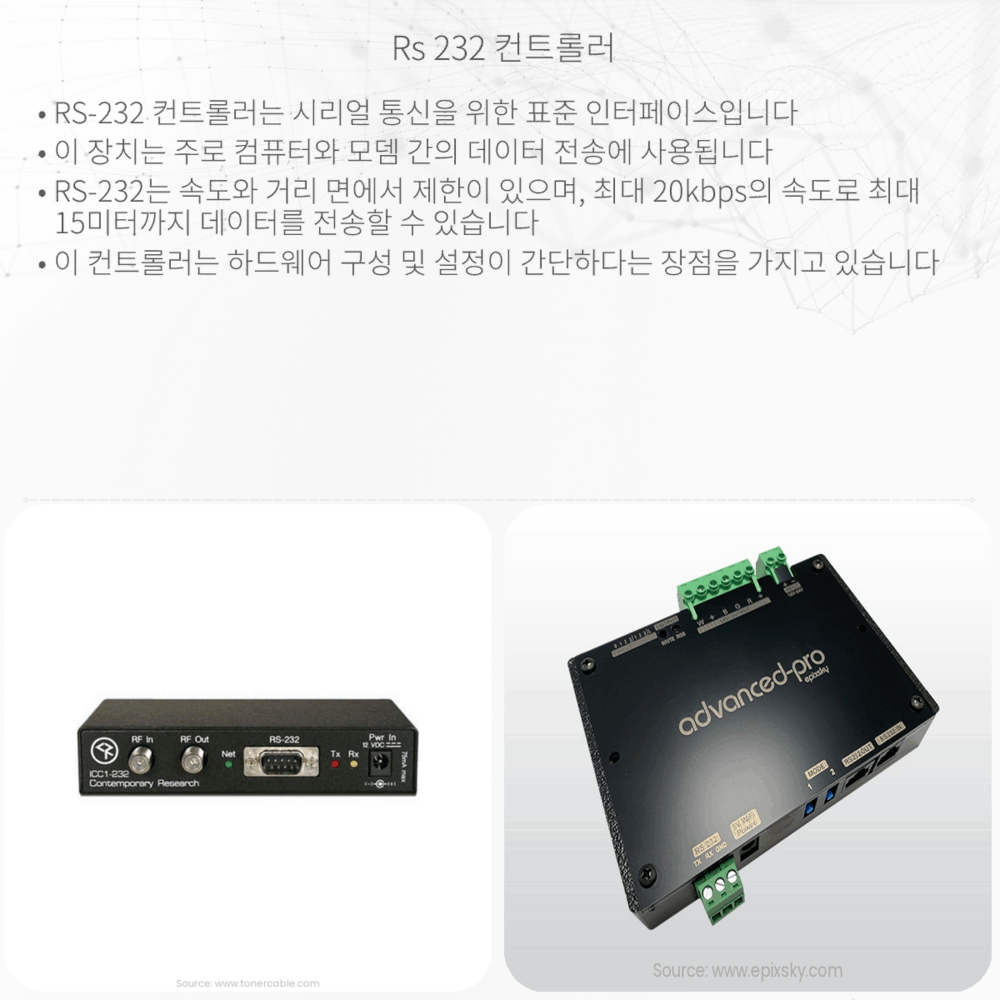

RS-232 컨트롤러란?
RS-232 컨트롤러는 시리얼 통신을 가능하게 하는 인터페이스 표준입니다. ‘RS’는 권장 표준(Recommended Standard)을 의미하며, 232는 이 특정 표준의 번호입니다. 1960년대에 개발된 RS-232는 컴퓨터, 통신 장비, 측정 기기 등이 서로 대화할 수 있도록 만들어진 통신 프로토콜로 오랜 시간 동안 사용되어 왔습니다.
RS-232 컨트롤러의 기본 작동 원리
RS-232 컨트롤러는 전자기기 간의 데이터를 전송하는 역할을 합니다. 데이터는 시리얼 포트를 통해 한 비트씩 순차적으로 전송되며, 이러한 전송방식은 비동기 방식이라고 합니다. 비동기 방식은 전송하는 데이터 사이에 동기화 신호가 없다는 것을 의미하며, 대신 각 데이터 바이트는 시작 비트, 데이터 비트, 패리티 비트(선택적), 그리고 스톱 비트로 구성되어 전송이 정상적으로 이루어지도록 합니다.
- 시작 비트: 데이터 패킷의 시작을 알리는 신호입니다.
- 데이터 비트: 실제로 전송하고자 하는 정보, 보통 7비트 혹은 8비트가 사용됩니다.
- 패리티 비트: 데이터의 오류를 검사하기 위해 사용되며, 있을 수도 있고 없을 수도 있습니다.
- 스톱 비트: 데이터 패킷의 끝을 알리며, 전송을 완료합니다.
RS-232는 일반적으로 DB9 또는 DB25 커넥터를 사용하며, 여기에는 데이터 전송 선(TX), 데이터 수신 선(RX), 그리고 신호 접지(GND)와 같은 주요 회선들이 포함됩니다.
전기적 특성과 신호 레벨
RS-232 컨트롤러의 전기적 특성에는 전압 범위가 중요한 요소로 작용합니다. 이 표준은 ‘마킹'(데이터 ‘1’) 상태를 -15V에서 -3V 사이, ‘스페이싱'(데이터 ‘0’) 상태를 +3V에서 +15V 사이의 전압으로 정의합니다.
이러한 신호 레벨은 논리적인 ‘1’과 ‘0’을 표현함으로써 디지털 정보가 아날로그 신호로 변환되는 방식을 정의합니다. 이 전압 범위는 RS-232가 어느 정도의 전기적 잡음에도 견디며 데이터를 신뢰성 있게 전송할 수 있도록 합니다.
RS-232의 한계와 사용
그럼에도 불구하고 RS-232의 한계는 명확합니다. 전송 거리는 신호의 감쇠(attenuation)와 전기적 잡음으로 인해 제한됩니다. 일반적으로 RS-232 통신은 최대 15미터 정도의 거리에서만 효율적으로 작동합니다. 또한 전송 속도는 최대 20 kbps 정도로, 현대의 통신 기준에 비해 상대적으로 느립니다.
이러한 제약에도 불구하고 RS-232는 진단 포트, 네트워크 장비 설정, 산업 자동화 시스템 등에서 여전히 널리 사용되고 있습니다. 그 이유는 그것의 단순성과 널리 퍼진 호환성 때문입니다. 또한 RS-232 통신 프로토콜은 많은 장비에서 표준으로 채택되어 왔으며, 이로 인해 새로운 기술로의 전환이 항상 쉽지는 않습니다.
결론
RS-232 컨트롤러는 오늘날에도 여전히 유용한 통신 수단입니다. 그것의 기본적인 원리와 신호 레벨을 이해하는 것은 시리얼 통신의 기초를 배우는 데 중요하며, 더 복잡한 통신 시스템으로 나아가기 전에 반드시 이해해야 할 요소입니다. 오랜 기간 사용되어 온 만큼 많은 기존 시스템이 RS-232에 의존하고 있기 때문에, 이 기술을 이해하는 것은 여전히 현대의 엔지니어링과 IT 분야에 있어서 유용합니다.
