PCBトレースの基礎とその重要性

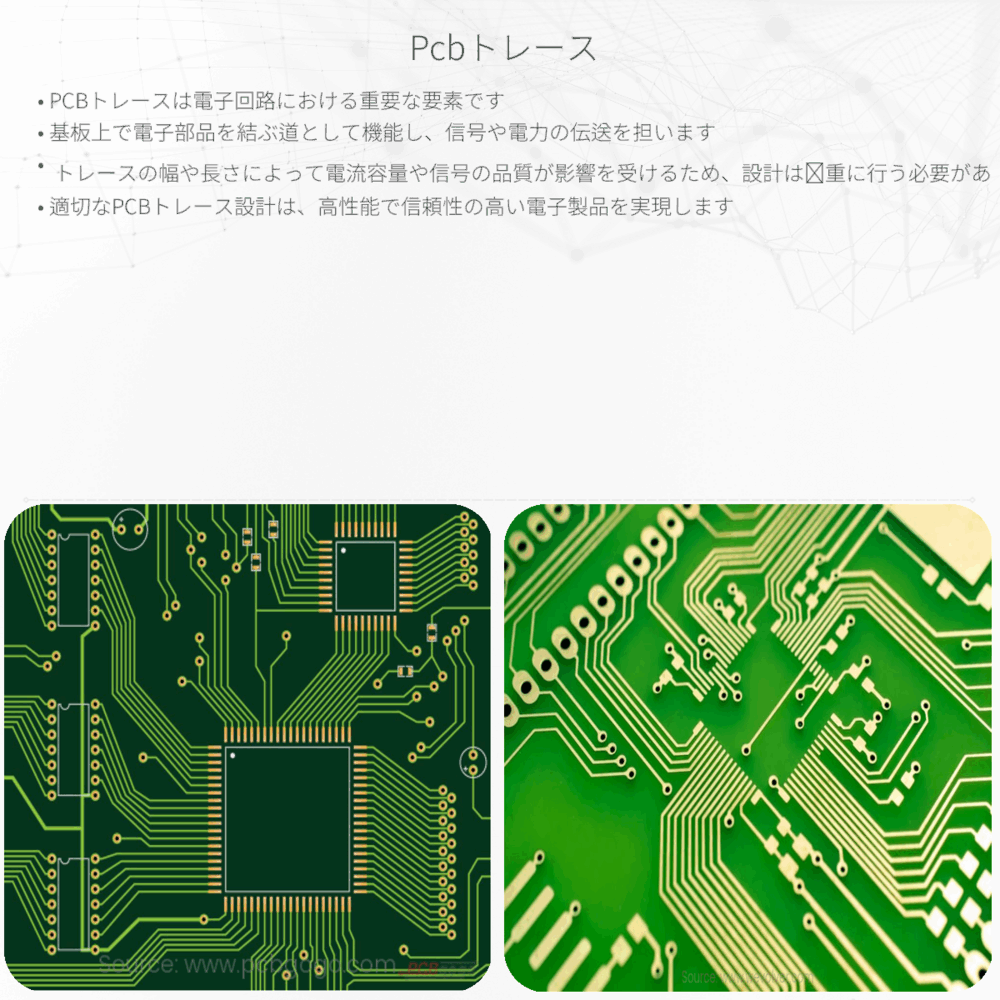

電気と磁気は、PCB（プリント回路基板）設計の中核を成す概念です。PCBトレースとは、プリント回路基板上に配された電気的な経路のことを指します。これらの経路は、基板上のさまざまなコンポーネント間で電子信号や電力を伝達するために不可欠です。効率的で正確なトレース設計は、デバイスの性能と信頼性を決定づける要素であります。
PCBトレースの機能
- 信号伝達：トレースは、基板上の一点から別の点へデジタルまたはアナログ信号を転送します。
- 電力供給：電力トレースは、電源からコンポーネントまで必要な電力を供給する役割を果たします。
- 接続：コンポーネントを物理的に接続し、電子回路を形成します。
トレースの設計要素
トレースを設計する際には、以下の要素が考慮されます：
- 幅：トレースの幅は、通過する電流の量に影響します。幅が広いほど、より多くの電流を運ぶことができます。
- 厚さ：トレースの厚さは、その抵抗値に影響を与えます。厚いほど抵抗は小さくなります。
- 長さ：トレースが長いほど、経路上の抵抗と信号の減衰が大きくなります。
- 材質：トレースを構成する材質は導電性に影響し、典型的には銅が使用されます。
- 配置：他のトレースやコンポーネントとの間隔や配置は、クロストークやノイズのリスクを管理します。
電流容量とトレース幅
トレースが運ぶことのできる最大電流を決定するには、その幅と厚さが重要です。以下の公式を用いて、所望の電流容量を達成するためのトレースの幅を計算できます：
I = k * (ΔT)0.44 * (A)0.725
ここで、Iは電流容量 (アンペア)、kは材料の特性定数、ΔTはトレースの温度上昇（°C）、Aはトレースの断面積（mm2）を指します。ただし実際には設計時にはさらに多くの要因が考慮されるため、専用の計算ツールやソフトウェアが一般的に使用されます。
熱管理
トレースを通る電流が増えると、ジュール熱（抵抗によって発生する熱）の影響でトレースが熱くなる可能性があります。こうした熱は、基板やコンポーネントに損傷を与える恐れがあるため、トレースの設計において適切な熱管理が求められます。幅や厚さを増やす、ヒートシンクや冷却ファンを設置することなどが可能な対策として挙げられます。
電磁干渉（EMI）との戦い
PCBトレースは、電磁干渉（EMI）によって影響を受けやすくなっています。特に高周波信号を扱う回路では、その影響が顕著です。EMIの影響を最小限に抑えるためには、配線の配置やグラウンドプレーンの使用、シールド技術などが有効です。
以上のように、PCBトレースは電子機器の中心的な役割を果たします。トレース設計の基本を理解することは、信号の正確な伝送とデバイスの全体的なパフォーマンス向上に不可欠です。この知識をもって、より効率的で信頼性の高い電子基板を設計することができるでしょう。
