ピーク検出器は電子回路で信号の最大値を特定し、オーディオ処理や医療機器などで用いられる重要な装置です。
ピーク検出器とは
ピーク検出器は、電気信号の最大値（ピーク）を検出するために設計された電子回路です。この装置は、オーディオ信号処理、無線通信、医療機器など、多岐にわたる分野で利用されています。任意の変動する電圧の瞬間的な最高値を見つけ出し、その情報をさまざまな形で利用します。例えば、オーディオ機器においては音の強さを測定したり、無線信号においては最強の信号を捉えるために必要とされます。
ピーク検出器の基本的な原理

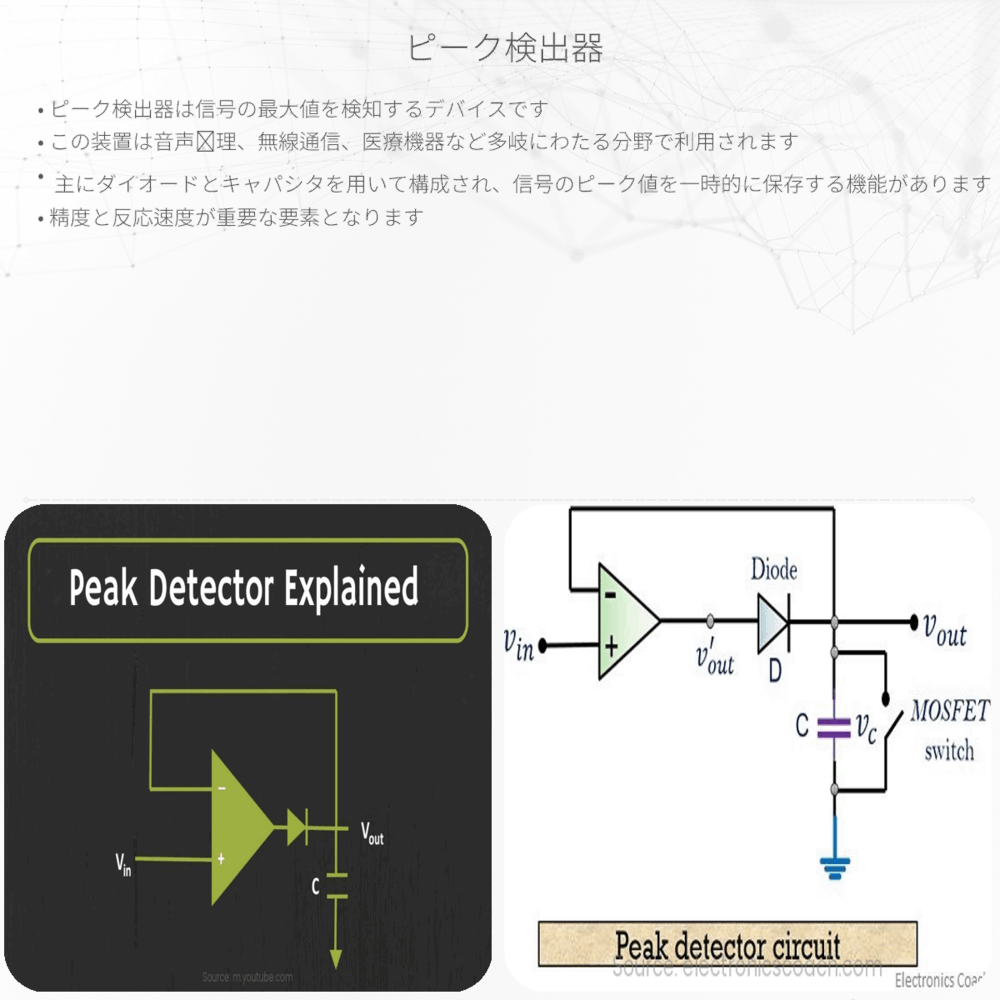

ピーク検出器は、最も一般的にはダイオード、抵抗器、キャパシタから構成されます。信号がダイオードに到達すると、ダイオードは正の電圧に対してのみ導通します。この特性を利用して、ピーク値がキャパシタに蓄えられ、抵抗器を通じてその電圧が徐々に放出されます。キャパシタが充電される間に新たなピークが発生しなければ、キャパシタの電圧はピーク値を表し続けます。これによりピーク電圧が検出されます。
ピーク検出器の種類
ピーク検出器には主に二つのタイプが存在します。
- 正のピーク検出器：正の電圧ピーク、すなわち信号の最大値を検出します。
- 負のピーク検出器：負の電圧ピーク、または信号の最小値を検出します。
これらの装置は、適切なダイオードの方向と、キャパシタと抵抗器の値を選ぶことで構成されます。
ピーク検出器の主な用途
ピーク検出器は様々な分野で応用されています。以下にその例をいくつか挙げます。
- オーディオレベルメーター：オーディオ信号のピークレベルを表示します。
- 無線通信：受信信号の最大強度を捕捉します。
- 医療用画像処理：エコーやMRIなどの医療画像における強度の最大値を測定します。
ピーク検出器の設計
実際のピーク検出器の設計は、所要の応答速度、検出する信号の種類、そして環境的条件に応じて変わります。キャパシタと抵抗器の値を適切に選ぶことで、回路の応答速度を調節したり、検出したい信号に合わせたりすることができます。また、ダイオードの選択によっては、より広い温度範囲で正確に動作させることも可能です。
まとめ
ピーク検出器は電子回路における重要な構成要素であり、信号の最大値を正確に測定、保存、表示するために不可欠です。単純ながらも高度な技術を用いて、多岐にわたる応用が可能であり、その応用は日々拡大しています。電子工学における基本的理解を得ることは、現代社会においてますます重要な知識となっています。
