惑星ギアモーター解説：コンパクトな設計で高トルクを実現し、自動車やロボットなどの工業分野で幅広く活用される効率的な駆動ギアシステムです。
惑星ギアモーターとは
惑星ギアモーター（プラネタリーギアモーター）は、その名前が示すように、惑星ギア機構を利用したモーターです。天体の運行のように、中心の「太陽ギア」と周囲を回転する「惑星ギア」が組み合わさって動くことからこの名前がついています。このシステムは、小さなスペースに大きなトルクを伝達する能力があり、様々な工業製品やロボティクスで広く使用されています。
惑星ギアモーターのメカニズム

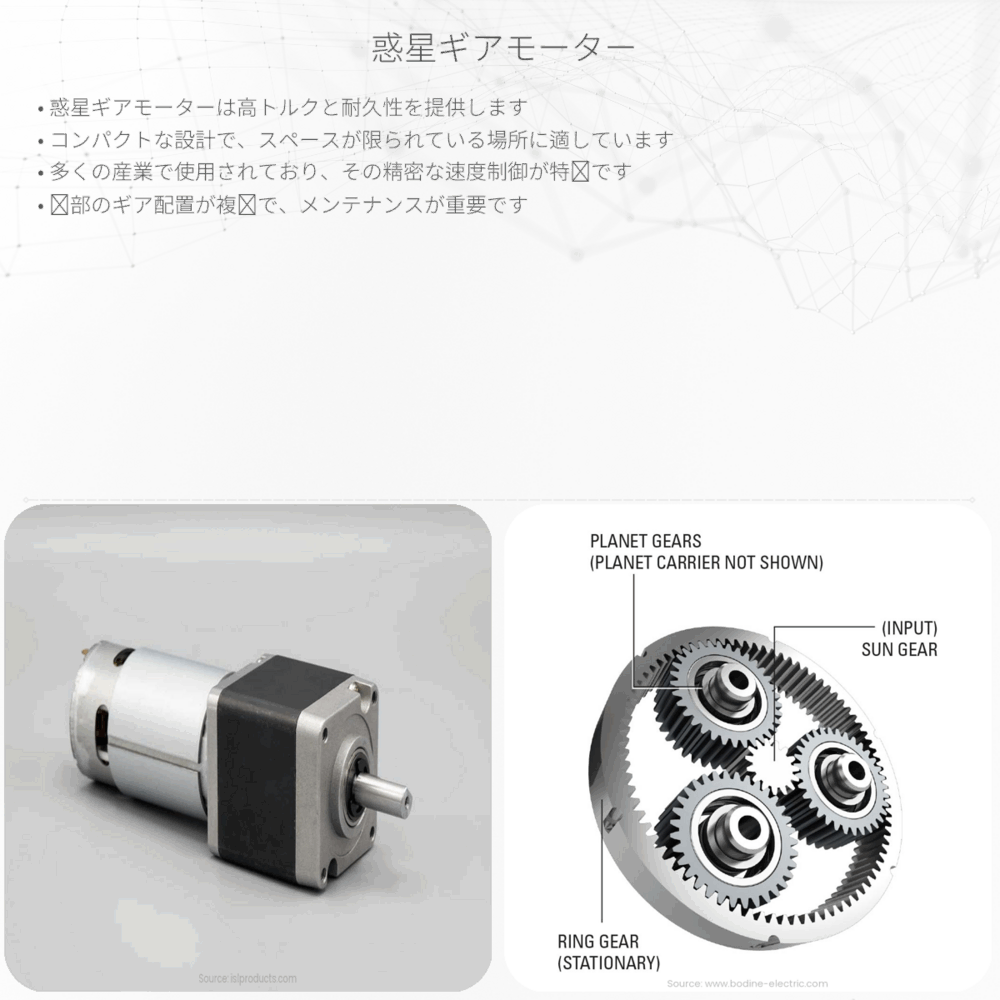

惑星ギアモーターは主に、中央の太陽ギア、周囲を回る惑星ギア、これらを支えるアーム（キャリア）、外側を囲むリングギアの4つの部品から構成されます。モーターが太陽ギアを回転させると、この回転が惑星ギアに伝えられます。惑星ギアは太陽ギアと外側のリングギアと噛み合っており、その結果、キャリアが回転し、最終的にモーターの出力軸にトルクが伝わります。
惑星ギアモーターの特徴
- 高トルク：コンパクトながら高いトルクを出力できます。
- 高効率：ギアが均等に力を分散するため、摩擦損失が少なく効率が良いです。
- 耐久性：各ギアが複数の点で接触しているため、摩耗に強く長持ちします。
- 低バックラッシュ：精密な動作が求められる用途に適しています。
惑星ギア比とトルク
惑星ギアモーターのギア比(i)は、次の式で表されることが多いです。
i = \frac{(Nリング + N太陽)}{N太陽}
ここで、Nリングはリングギアの歯数、N太陽は太陽ギアの歯数です。ギア比が高いほど、出力トルクは大きくなり、回転数は遅くなります。
応用分野
惑星ギアモーターは、その特性を生かして以下のような分野で使われています。
- 自動車のトランスミッション
- 工業用ロボットのアーム
- 航空宇宙産業の機器
- 精密機械の駆動部
要するに、惑星ギアモーターは高密度で高効率、高トルクの動力を提供するシステムです。これにより、スペースが限られているが強力な駆動力が求められる様々な用途にとって、非常に価値のあるソリューションとなっています。
