PCB 트레이스

인쇄 회로 기판(PCB) 트레이스의 중요성, 설계 요소, 전류 용량 계산 방법을 설명하고, 전자 기기의 효율적 작동을 위한 트레이스 설계의 중요성을 강조합니다.

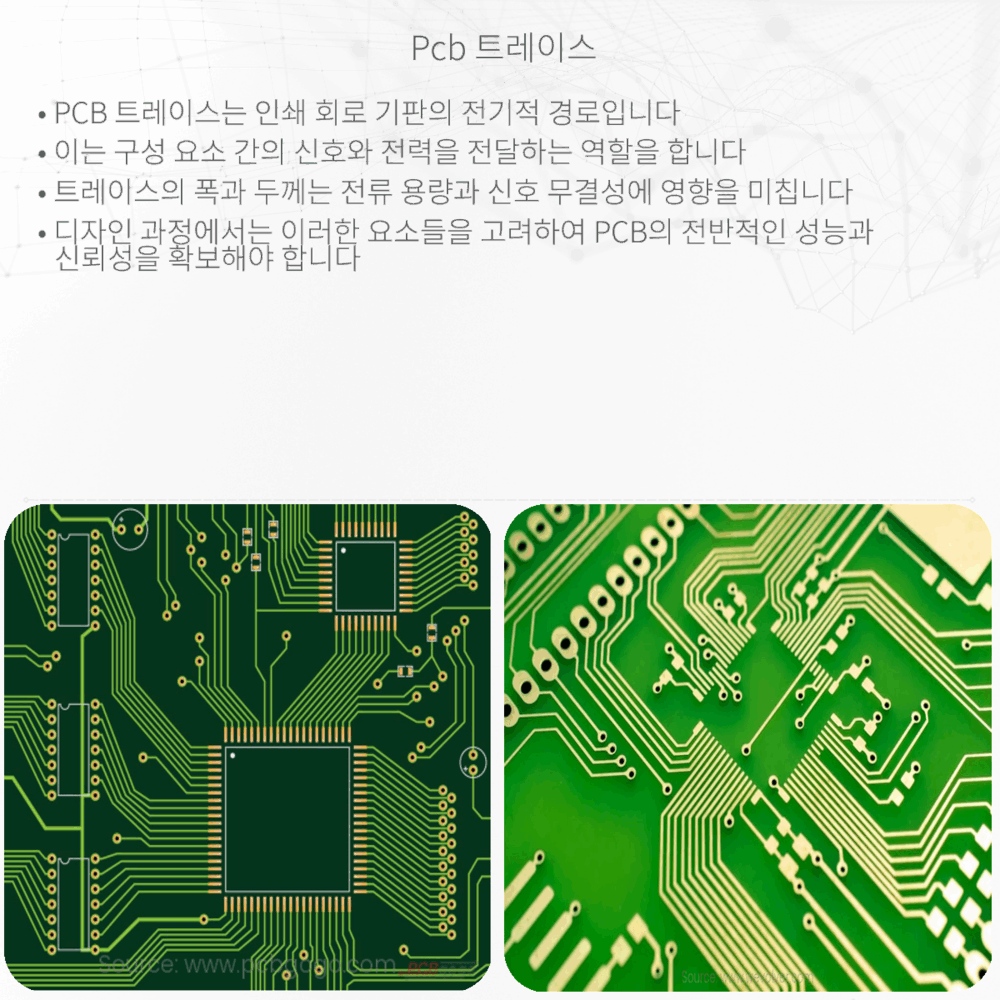

PCB 트레이스의 기본 이해

인쇄 회로 기판(PCB)은 전자 부품을 연결하고 기기의 전자적 기능을 가능하게 하는 역할을 합니다. PCB 트레이스는 PCB 상에서 전자 신호나 전력을 전달하는 도체의 경로입니다. 이 트레이스들은 구리나 다른 전도성 재료로 만들어져 있으며, 회로 설계에 따라 다양한 두께와 너비를 가질 수 있습니다.

트레이스의 중요성

트레이스는 PCB 설계에서 매우 중요한 요소입니다. 전자 기기의 작동을 위해서는 효과적인 신호 전송과 전력 분배가 필수적이며, 이를 위해선 적절하게 설계된 트레이스가 필요합니다. 트레이스가 너무 가늘거나 길면 저항이 증가하여 기기의 효율성과 성능이 저하될 수 있습니다. 반면, 트레이스가 너무 넓으면 PCB 크기가 커지고 자재 비용도 증가할 수 있습니다.

트레이스의 설계 요소

• 폭(W): 트레이스의 너비는 전류 용량과 직결됩니다. 너비가 넓을수록 더 많은 전류를 감당할 수 있습니다.
• 두께(t): 트레이스의 두께는 구리가 적층되어 있는 레이어의 두께를 의미하며, 일반적으로 온스 단위로 표현됩니다(예: 1oz/ft²).
• 길이(L): 트레이스의 길이가 길수록 신호 손실이나 지연이 발생할 가능성이 높아집니다.
• 재료: 트레이스는 주로 구리로 제작되지만, 응용 분야에 따라 다른 전도성 재료가 사용될 수 있습니다.

트레이스의 전류 용량 계산

트레이스가 전달해야 하는 전류를 알고 있다면, 트레이스의 폭을 계산할 수 있는 IPC 표준 계산식을 사용할 수 있습니다. 이 계산은 증가하는 온도와 전류의 관계를 고려하여 트레이스의 폭을 결정합니다.

1. 용량이 결정된 전류(I)를 파악합니다.
2. 허용 온도 상승(ΔT)을 결정합니다. 일반적으로 10°C에서 20°C 범위 내입니다.
3. 트레이스의 두께(t)를 확인합니다.
4. IPC 표준 계산식에 의거하여 트레이스의 폭(W)을 계산합니다.

IPC 계산식:

A = (I / (k * ΔT^b))^1/c 여기서,

• A는 트레이스의 단면적(mm²)입니다.
• I는 전류(A)입니다.
• k, b, c는 실험을 통해 얻은 상수입니다.

이 식은 전류 용량, 허용 온도 상승, 그리고 구리의 물성치를 기반으로 트레이스의 폭을 결정할 때 사용됩니다. 이를 통해 효율적이면서 안전한 PCB 설계를 도모할 수 있습니다.

맺음말

PCB 트레이스는 전자 기기에서 신호와 전력을 전달하는 데 결정적인 역할을 합니다. 트레이스의 설계는 PCB의 성능과 안정성에 직접적으로 영향을 미치므로, 트레이스의 폭, 길이, 재료 및 두께는 매우 중요한 고려 사항입니다. 적절한 트레이스 설계를 위해서는 전기적 요구 사항을 충족하는 동시에 효율적인 PCB 크기와 비용을 유지하는 것이 필요합니다.
