電流感知アンプは特殊な増幅回路で、電子回路における電流の測定と監視に利用され、高精度で省エネルギーな電流検出を可能にします。
電流感知アンプとは？
電流感知アンプ（Current Sense Amplifier）は、電子回路において電流の大きさを正確に検出し、監視するために使用される特殊な増幅回路です。このデバイスは、低い電圧の変動を検出し、それをより扱いやすいレベルまで増幅することで、システムが電流の流れを正確にモニターできるようにします。
電流感知アンプの原理

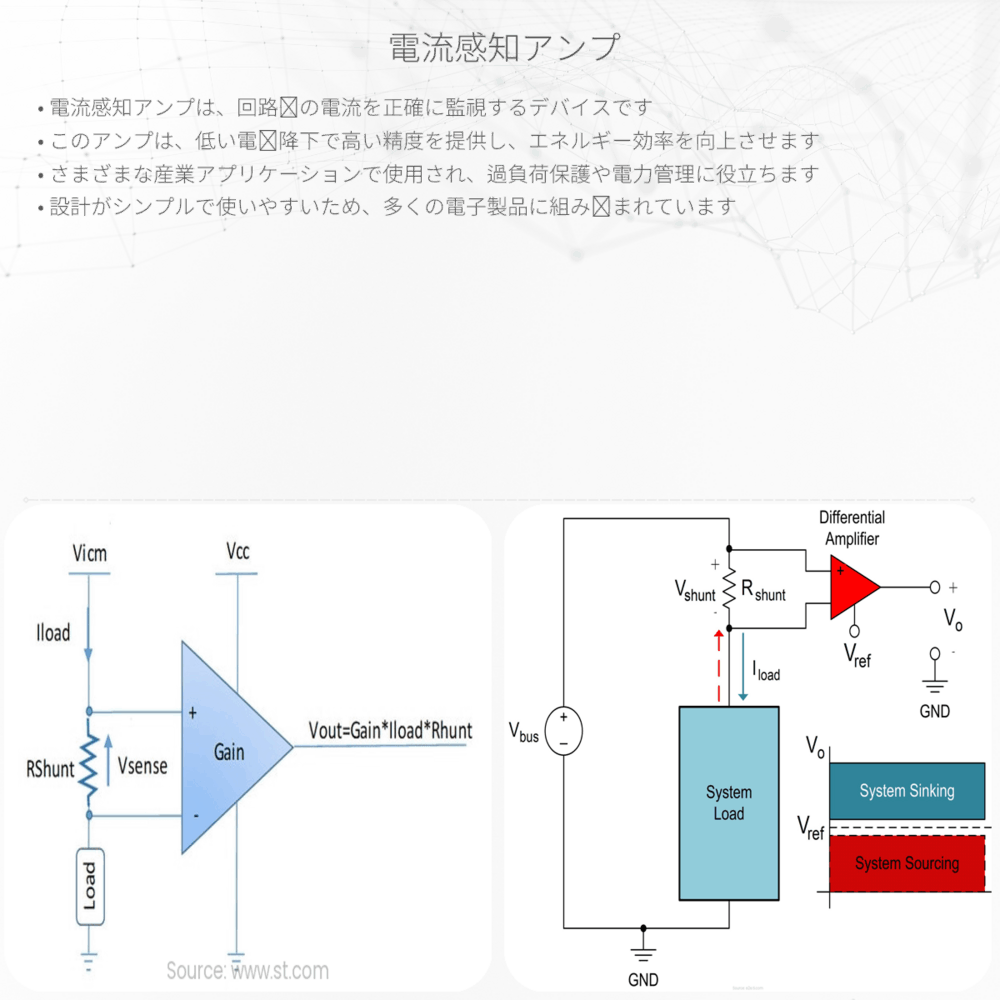

電流感知アンプは、一般にシャント抵抗と組み合わせて使用されます。シャント抵抗とは、回路に並列ではなく直列に接続され、電流が通過することでわずかな電圧降下を生じる低抵抗値の抵抗器です。この電圧降下を電流感知アンプが検出し、出力電圧信号として増幅します。
シャント抵抗を使った電流測定の基本式は以下のようになります：
- VSENSE = I × RSHUNT
- ここで、VSENSEはシャント抵抗にかかる電圧降下、Iは通過する電流、RSHUNTはシャント抵抗の抵抗値です。
電流感知アンプはこの小さなVSENSEを取り、放大して、マイクロコントローラーなどのデバイスが読み取りやすい形式に変換します。
電流感知アンプの利点
- 高精度：微小な電流を精密に測定することが可能。
- 低い電源電圧でも使用可能：小さな電流を感知・増幅できるため、電源電圧が低いデバイスにも適用しやすい。
- 保護機能：回路の過電流保護に役立ち、電子機器を破損から守る。
- 省エネルギー：不要な電力消費を減らし、効率的な電力管理を実現する。
電流感知アンプの応用例
電流感知アンプは多岐にわたる電子機器で利用されています。以下はそのいくつかの例です。
- バッテリー管理システム：スマートフォンや電動車両などのバッテリー残量監視に使用。
- 電源監視：電源ラインの電流を監視し、異常を検知する。
- 電動機制御：電動機の負荷を監視し、保護回路の一部として機能する。
- 太陽光発電：発電システムの電流を測定し、効率管理に役立てる。
電流感知アンプの技術は、高効率で安全な電子機器の設計に不可欠なコンポーネントとなっています。エレクトロニクスの世界では正確な電流測定が重要であり、このようなアンプ技術を理解することは将来の技術革新に向けた理解を深めることに繋がります。
