電流ミラーは一方の枝の電流をもう一方にコピーする電子回路で、アナログ集積回路設計において重要な役割を果たします。
電流ミラーとは
電流ミラー（Current Mirror）とは、電子回路の一種で、一方の枝の電流を別の枝にコピーして流すことができる回路です。特にアナログ集積回路設計において重要な概念であり、電流源として広く用いられています。電流ミラーは電流の精密な制御を可能にし、電圧変動や温度変化に影響されにくい特性を持っているため、オペアンプ回路やアナログ信号処理回路など、多くの場面で活躍します。
電流ミラーの基本原理
電流ミラーは主に二つのトランジスタで構成されています。一つは参照電流が流れるトランジスタ（参照枝）、もう一つはコピーされる電流が流れるトランジスタ（出力枝）です。これらのトランジスタは通常、同一の特性を持つものが選ばれ、同じバイアス条件下で動作させられます。

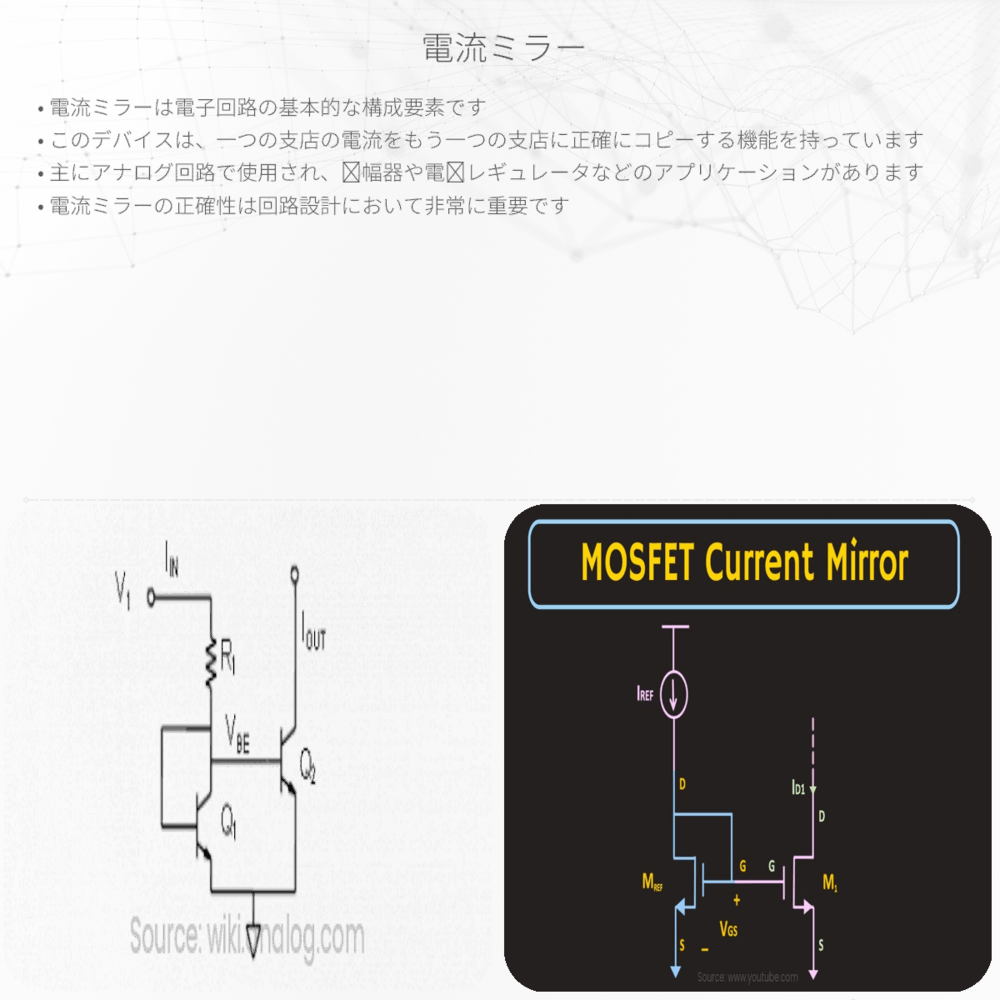

基本的なNPNトランジスタの電流ミラーの構造を考えます。参照トランジスタのベースとエミッタ間電圧（VBE）は、出力トランジスタにも同じく適用されます。これにより、二つのトランジスタは同じVBEで動作するため、理想的な状況下では同じコレクタ電流が流れます。式で表すと次のようになります：
IOUT = IREF (ただし、IOUT：出力電流, IREF：参照電流)
ただし、実際の回路ではトランジスタの特性ばらつきや温度依存性などにより、完全に同じ電流が得られるわけではありません。設計においてはこれらの非理想性を考慮に入れる必要があります。
電流ミラーの応用
電流ミラーはそのコンパクトさと正確さから、集積回路内の定電流源としてよく使用されます。例えば、アナログ信号の増幅やフィルタリングを行うオペアンプ回路において、安定したバイアス電流を供給するために使われます。また、差動増幅回路においては、二つの枝間で同じ電流が流れることを保証し、精度の高い増幅を実現するためにも利用されています。
さらに電流ミラーは、電流が流れるループを作ることで、LEDやレーザーダイオードの駆動回路としても機能します。この際、電流ミラーは定電流を維持し、光源の安定した出力を保証する役割を果たします。
まとめ
電流ミラーは、その安定性と汎用性により、現代の電子回路設計において不可欠な要素です。電流の精密な制御を実現することで、高性能なアナログ回路を構築することが可能になり、多様な工学的応用が期待されています。今後も電流ミラーの理解と応用は、電子エンジニアリング分野において重要なトピックとして取り組まれていくでしょう。
