전류 미러의 원리, 작동 방식, 응용 분야, 설계 고려 사항 및 한계를 설명하는 깊이 있는 가이드. 전자 회로 설계에서 전류 미러의 중요성을 탐구하세요.
전류 미러란?
전류 미러는 전기 회로에서 일정한 전류를 유지하기 위해 사용되는 회로 구성 요소입니다. 이 기술은 출력 전류가 입력 전류를 모방하도록 설계되어 있으며, 다양한 전자 장치에서 전류 제어 및 조절에 널리 사용됩니다. 전류 미러의 기본 원리는 두 개의 트랜지스터를 사용하여 한 트랜지스터에서 발생하는 전류를 다른 트랜지스터로 복제하는 것입니다. 이러한 방식으로, 회로는 정확한 전류 복제를 달성할 수 있으며, 이는 아날로그 회로 설계에서 매우 중요한 역할을 합니다.
전류 미러의 작동 원리

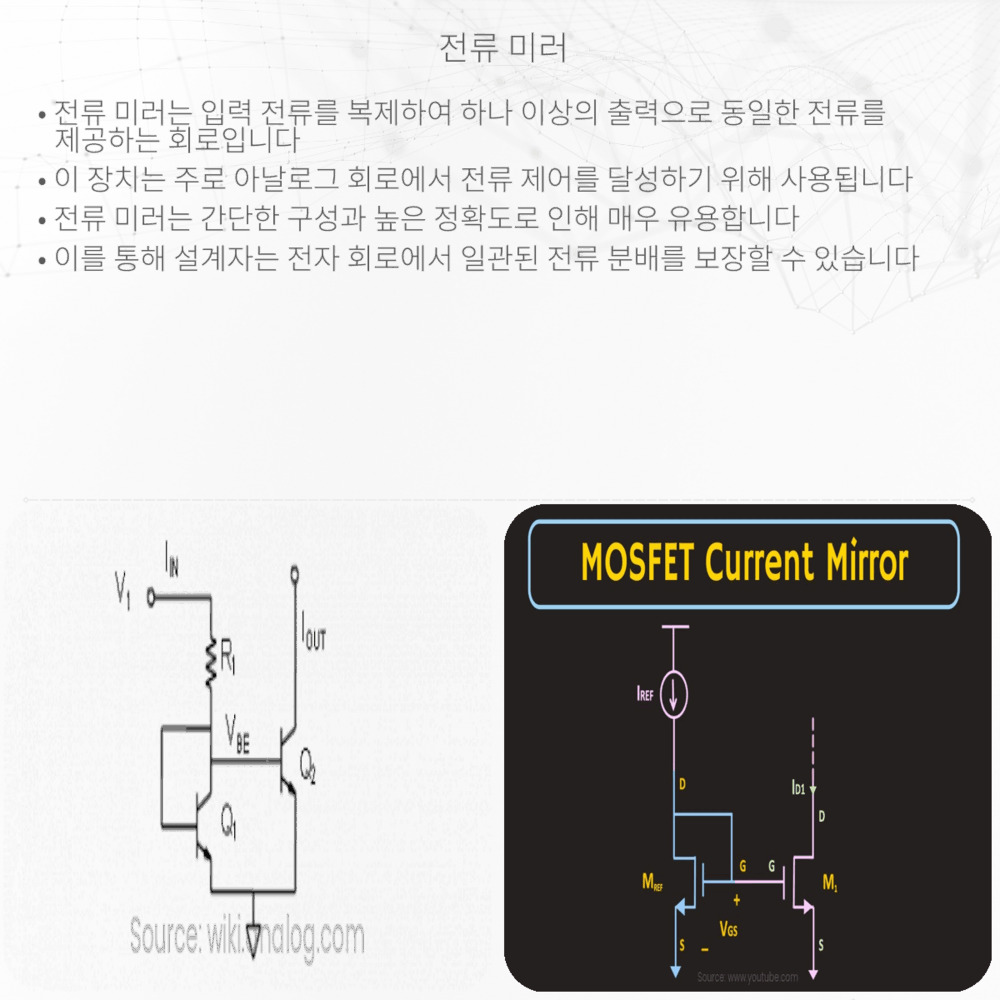

전류 미러의 핵심은 두 개의 동일한 트랜지스터를 사용하는 것입니다. 첫 번째 트랜지스터는 ‘참조 트랜지스터’로서, 원하는 전류를 설정하고 이 전류를 두 번째 트랜지스터, 즉 ‘미러 트랜지스터’로 전달합니다. 이 두 트랜지스터는 보통 같은 유형의 트랜지스터를 사용하여 제작되며, 이를 통해 전류의 정확한 복제가 가능합니다.
전류 미러의 기본 수식은 다음과 같습니다:
- 입력 전류(Iin)가 참조 트랜지스터를 통해 흐르면, 이 트랜지스터는 특정 전압을 유지합니다.
- 이 전압은 미러 트랜지스터에도 동일하게 적용되며, 결과적으로 미러 트랜지스터에서도 동일한 전류(Iout)가 흐르게 됩니다.
- 따라서, Iout ≈ Iin의 관계가 성립합니다.
이러한 방식으로 전류 미러는 입력 전류가 변동해도 출력 전류를 일정하게 유지할 수 있습니다. 전류 미러는 그 정확성과 신뢰성 때문에 전력 관리, 신호 처리, 센서 인터페이스 등 다양한 전자 회로 설계에 필수적인 요소로 사용됩니다.
전류 미러의 응용
전류 미러는 그의 단순함에도 불구하고 매우 다양한 방식으로 응용될 수 있습니다. 예를 들어, 전류 미러는 아날로그 신호의 증폭, 전류 제한, 전류 감지, LED 드라이브 회로 등에서 중요한 역할을 합니다. 또한, DAC(디지털-아날로그 변환기)와 같은 아날로그-디지털 변환 회로에서도 핵심적인 부분을 차지합니다. 전류 미러의 다양한 변형은 특정 응용 분야의 요구 사항에 맞게 설계될 수 있으며, 이는 회로 설계자에게 매우 유연한 도구를 제공합니다.
전류 미러의 설계 고려 사항
전류 미러를 설계할 때 고려해야 할 몇 가지 중요한 요소가 있습니다. 첫째, 트랜지스터의 매칭은 전류 미러의 성능에 결정적인 영향을 미칩니다. 두 트랜지스터의 특성이 가능한 한 유사하게 매칭되어야 합니다. 불일치는 전류 복제의 정확도를 저하시킬 수 있습니다. 둘째, 온도 변화에 대한 감도도 고려해야 합니다. 온도가 변하면 트랜지스터의 특성이 변화할 수 있으므로, 온도 보상 기능을 추가하여 이러한 변화를 최소화할 수 있습니다.
또한, 전류 미러의 대역폭과 속도도 중요한 설계 요소입니다. 빠른 응답 시간과 높은 주파수에서도 안정적으로 작동할 수 있도록 전류 미러를 설계해야 합니다. 이를 위해, 트랜지스터의 용량 효과를 최소화하는 설계 기법이 적용되어야 합니다.
전류 미러의 한계
전류 미러는 많은 장점에도 불구하고 몇 가지 한계가 있습니다. 예를 들어, 전류 복제의 정확도는 트랜지스터의 매칭 정도와 회로 설계에 크게 의존합니다. 또한, 높은 전압이나 전류에서 작동할 때 발열 문제가 발생할 수 있으며, 이는 추가적인 열 관리 솔루션을 필요로 할 수 있습니다. 온도 변화에 대한 민감도도 전류 미러의 성능을 저하시킬 수 있는 요소 중 하나입니다.
결론
전류 미러는 전자 회로 설계에서 다양한 용도로 사용될 수 있는 유연하고 신뢰할 수 있는 도구입니다. 그것은 정확한 전류 복제를 제공하여 전력 관리, 신호 처리, 센서 인터페이스 등 여러 분야에서 핵심적인 역할을 합니다. 그러나 트랜지스터의 매칭, 온도 변화에 대한 감도, 발열 문제 등을 고려한 세심한 설계가 필요합니다. 이러한 한계에도 불구하고, 전류 미러는 그 유용성과 다양한 응용 가능성으로 인해 전자 공학 분야에서 계속해서 중요한 위치를 차지할 것입니다. 따라서 전류 미러의 원리와 작동 방식을 이해하고, 이를 기반으로 효과적인 회로 설계를 하는 것은 모든 전자 공학자에게 중요한 기술입니다.
