シャント電流レギュレータは電子機器の安定した電流供給のために使われ、オームの法則に基づくシャント抵抗の計算を含みます。

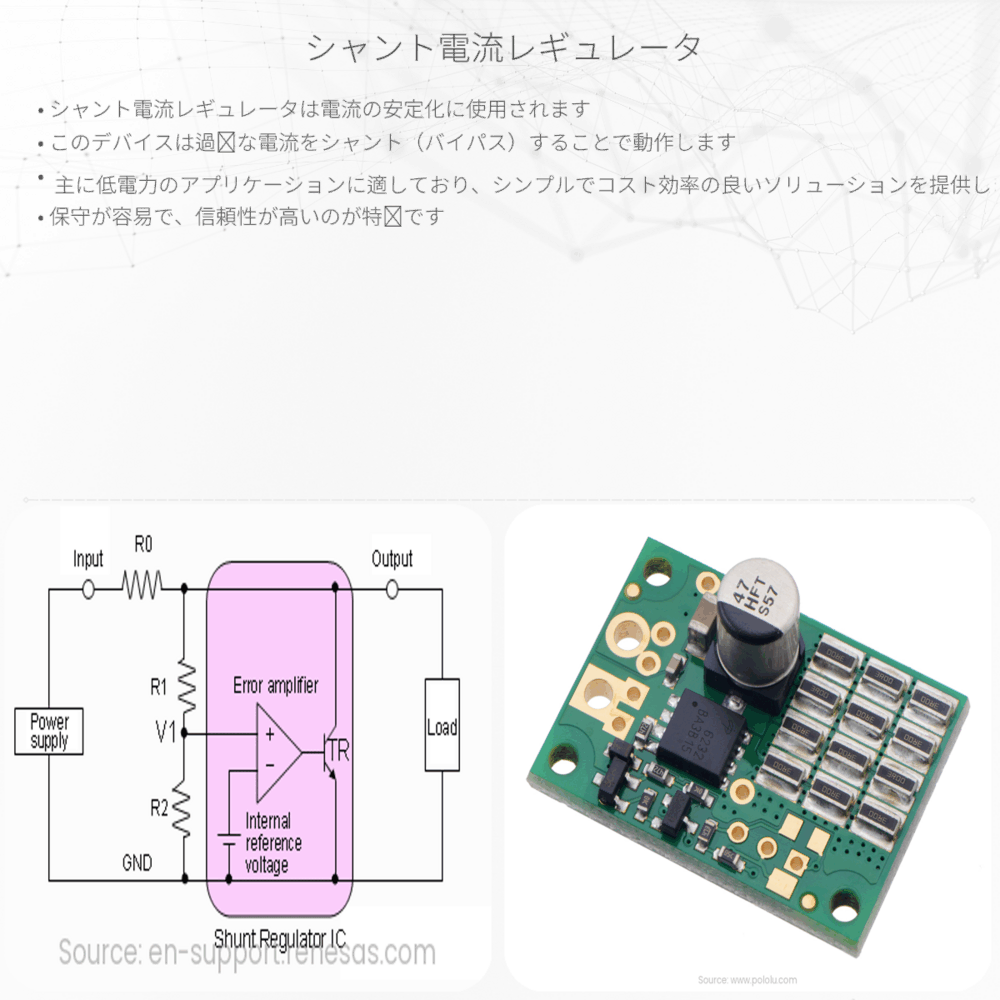

シャント電流レギュレータの基礎
シャント電流レギュレータは、電流の制御を目的とした回路要素です。電子機器や電力系統において安定した電流供給は極めて重要であり、このためにシャントレギュレータは広く使用されています。シャントレギュレータがどのように機能するか、そしてその仕組みを解説することで、電気と磁気の関係性について理解を深めることができます。
シャントレギュレータの原理
シャントレギュレータは、主に固定値の抵抗（シャント抵抗）とトランジスタあるいはゼンナーダイオードといったアクティブな素子で構成されます。シャント抵抗は回路に直列に接続され、流れる電流の一部を”シャント”、つまり分流させる役割を担います。
電流が増加すると、シャント抵抗で消費される電力も増加し、トランジスタやゼンナーダイオードを制御して回路の他部分を通る電流が一定になるように働きます。逆に電流が減少すると、シャント抵抗を通る電流も減り、トランジスタやゼンナーダイオードが電流を増加させる方向に調整します。
シャント抵抗の計算
シャント抵抗の値はオームの法則に基づいて決定されます。オームの法則は V = IR という形で表されることが多いですが、ここで V は電圧を、I は電流を、R は抵抗値を示します。シャントレギュレータにおけるシャント抵抗は次のように計算することができます。
Rshunt = Vref / Iload
ここで、Rshunt はシャント抵抗値、Vref は参照電圧（アクティブ素子が反応する電圧）、そして Iload は負荷電流（制御したい電流の大きさ）を指します。
シャントレギュレータの応用
- 電源回路: 安定した電流を供給し、電子機器が適切に動作するために。
- 電池充電器: 充電電流を一定に保ち、電池の劣化や危険を防ぐために。
- 自動車の電気系統: オルタネータからの電流を調整し、バッテリーの過充電を防ぐために。
- LED照明: LEDの効率を維持しつつ、明るさを一定に保つために。
以上のように、シャント電流レギュレータは電流をコントロールし、多くの電気製品の安全性と効率を高めるために不可欠です。電気と磁気の法則を利用したこの単純な仕組みは、複雑な電子機器の基盤となっている重要な技術と言えるでしょう。
