バックブースト電流レギュレータについて解説。効率的な電圧変換を行い、様々な電子機器に安定した電流を供給します。

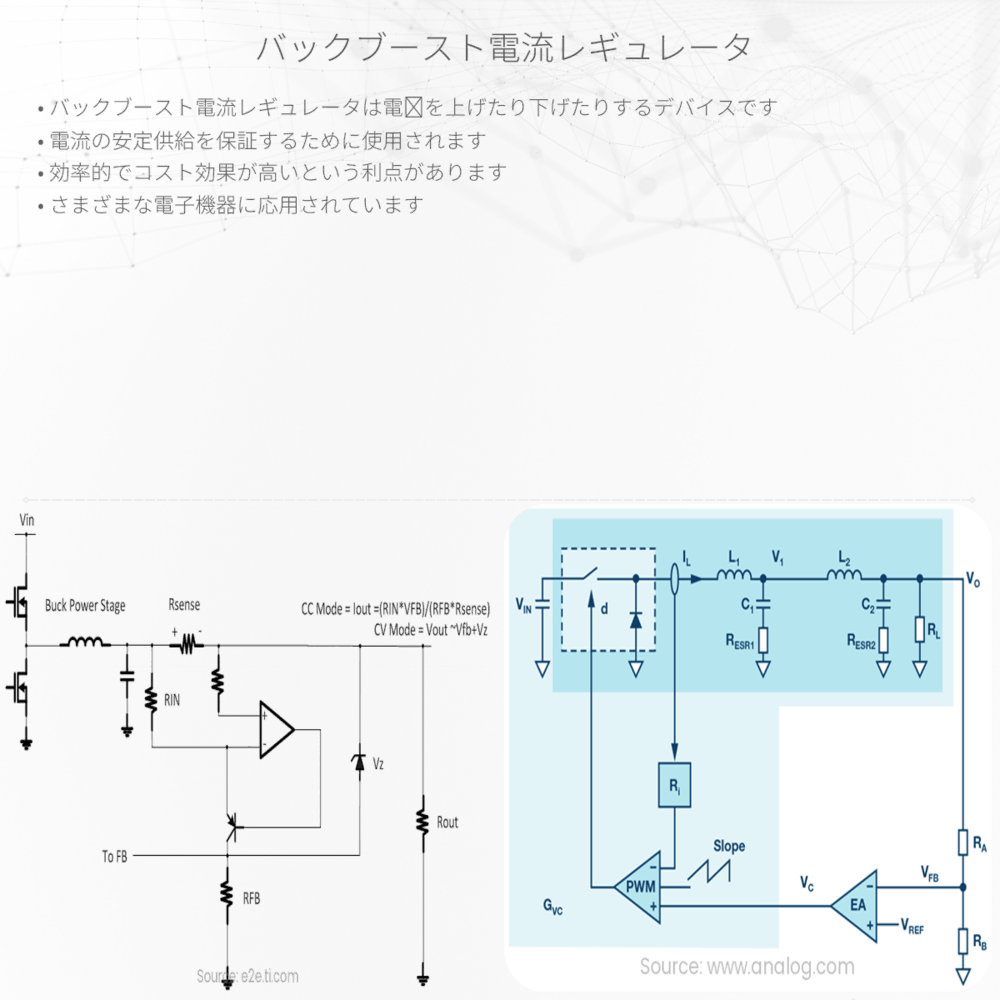

バックブースト電流レギュレータとは
バックブースト電流レギュレータ（Buck-boost current regulator）は、電力工学における重要な装置で、異なる電圧レベル間でエネルギーを変換し、負荷に対して一定の電流を供給することを目的としています。これは、入力電圧が出力電圧よりも高いか低いかにかかわらず、安定した出力を提供する必要があるときに特に便利です。スイッチングレギュレータの一種であり、その効率と柔軟性から多くの電子機器に採用されています。
バックブーストレギュレータの原理
バックブーストレギュレータは、直流(DC)の入力電圧を直流の出力電圧に変換するために設計されています。以下のような主要な部分から構成されています。
- インダクタ（エネルギーを一時的に蓄える）
- スイッチ（通常、トランジスタ）
- ダイオード
- 出力用のコンデンサ（リップルを減少させ、出力電圧を安定させる）
基本的な動作原理は、インダクタに流れる電流を周期的に遮断することでエネルギーを蓄え、放出することです。スイッチが閉じると、インダクタにエネルギーが蓄えられ、スイッチが開くと、そのエネルギーが負荷へと放出されます。
バックブーストレギュレータの動作モード
バックブーストレギュレータは二つの主要な動作モードを持っています。
- バックモード（ステップダウン）: 入力電圧が出力電圧より高い場合に作動し、電圧を下げます。
- ブーストモード（ステップアップ）: 入力電圧が出力電圧より低い場合に作動し、電圧を上げます。
これらのモードは、スイッチのデューティサイクル（オン/オフの比率）を調整することで行われます。デューティサイクルの変更により、インダクタで蓄えられるエネルギーの量と、負荷へ放出するエネルギーの量が制御され、結果として出力電圧が変化します。
バックブーストレギュレータの応用
バックブースト電流レギュレータは、その高い効率とコンパクトなサイズにより、ポータブル電子機器、電力供給システム、自動車産業、更には再生可能エネルギーシステムなど、様々な分野で使われています。例えば、携帯電話やノートパソコンでは、バッテリーの電圧が異なる各種部品に適切な電圧を供給するために使用されています。
また、太陽光発電や風力発電などの再生可能エネルギー源からの出力は、自然条件により変動するため、バックブーストレギュレータを使用して一定の出力を保ちます。
まとめ
バックブースト電流レギュレータは、電子機器やエネルギーシステムが様々な入力電圧の下で確実に動作するために不可欠な部品です。それらは効率的にエネルギーを管理し、必要に応じて電圧を上げたり下げたりすることができるため、今日の技術において非常に重要な位置を占めています。
