電流クランプメーターの原理と使い方

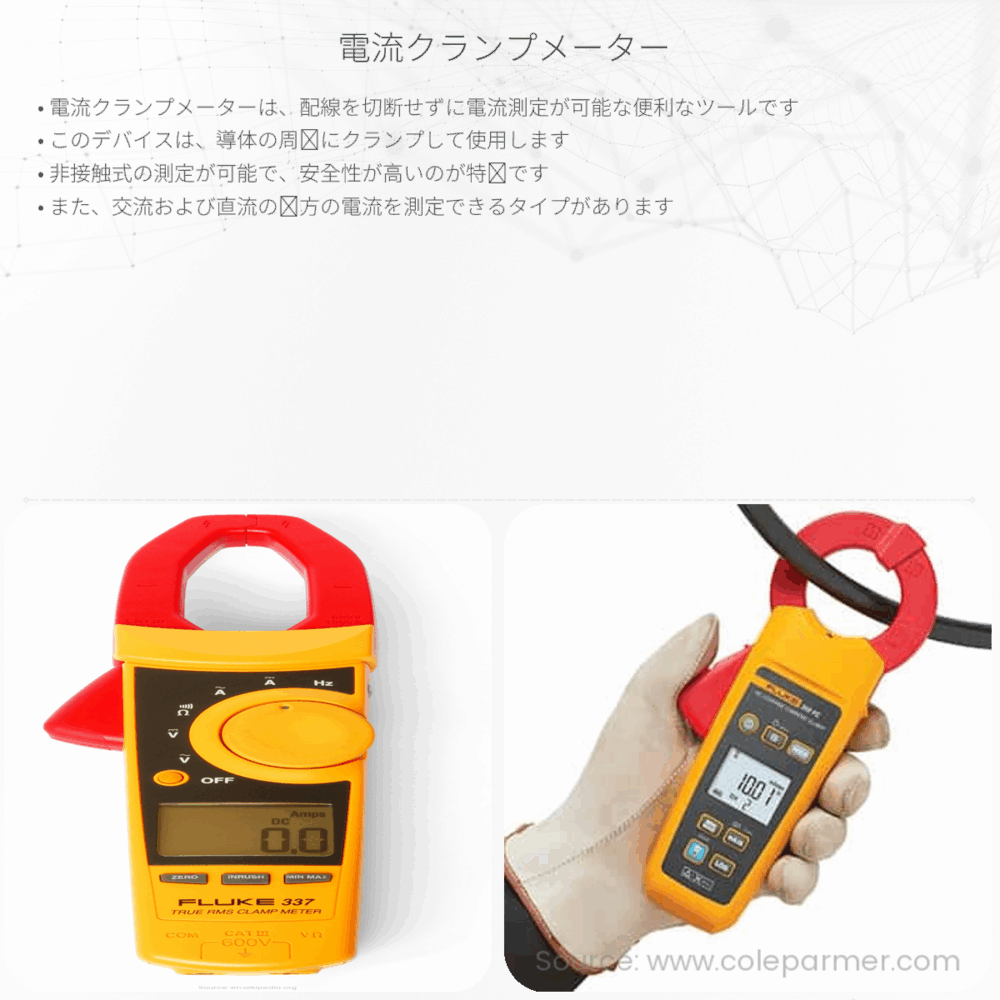

電流クランプメーターは、電気技師たちが電流測定に使用する非接触型測定器具です。伝統的なマルチメーターが電気回路に直接接続される必要があるのに対し、クランプメーターは導線の周りにクランプ部をかけるだけで電流を測定できます。電流クランプメーターの便利さは計測対象の回路を切断せずに測定が行える点にあります。
電流クランプメーターの種類
主に二つのタイプの電流クランプメーターがあります。ACクランプメーターは交流（AC）電流のみを測定し、DCクランプメーターは直流（DC）およびAC電流の両方を測定することができます。
- 交流（AC）クランプメーター：専用のアンペア巻線変流器（CT）を使い、交流電流を感知します。
- 直流（DC）クランプメーター：ホール効果センサーを使用してDC電流を検出します。
クランプメーターの作動原理
クランプメーターは、通電導体を取り囲む磁場を感知することで電流を測定します。アンペールの法則によると、電流が通る導線周りには必ず磁場が発生します。
- 交流電流測定：
ACクランプメーターでは、導線に流れる交流電流が変わる際に、磁場も同様に変化します。この変化する磁場はクランプ内部のCTコイルで電力に変換され、測定されます。 - 直流電流測定：
DCクランプメーターのホール効果センサーは、導線を囲む一定の磁場を検出し、その強さを基に直流電流の値を測定します。
電流クランプメーターの使用方法
電流クランプメーターを使用する際には以下のステップに従います。
- メーターを適切なセッティングに合わせる（ACやDC、電流の範囲等）。
- クランプを開いて測定したい導体の一つに取り付けます。
- クランプがしっかりと導体を挟んでいることを確認します。
- ディスプレイに表示される電流値を読み取ります。
- 測定が終わったらクランプを外し、メーターをオフにします。
電流クランプメーターの活用
電流クランプメーターは電気工事、保守、トラブルシューティングの際に非常に有用です。特に、システム稼働中に安全かつ迅速に電流測定が必要な場合に便利です。電気配線の負荷をチェックしたり、電気機器の不具合を特定したりする際に使用されます。
まとめ
電流クランプメーターは、電流の安全な非接触測定を可能にする便利なツールです。その多様性と簡便性から、プロの電気技師だけでなく、学生やDIY愛好家にも広く利用されています。交流や直流の計測が必要な際、正しいタイプのクランプメーターを選択することが重要です。
