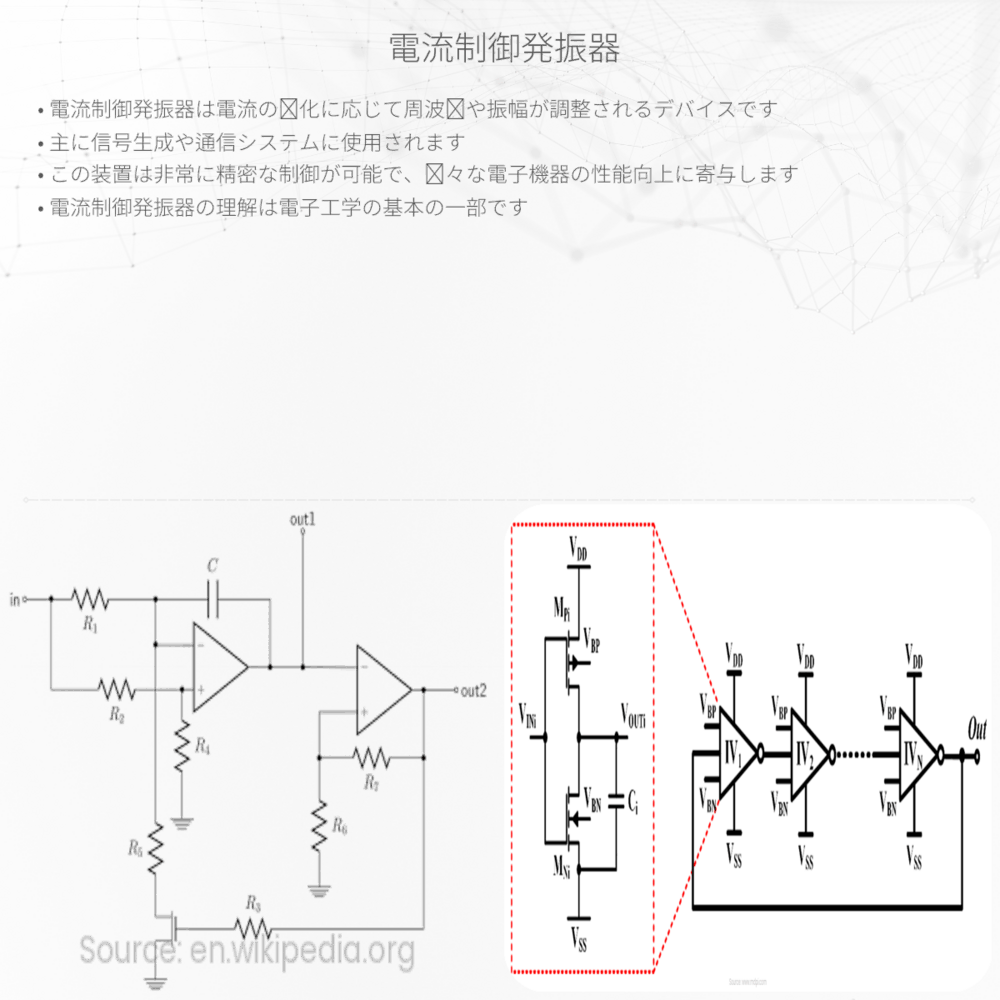

電流制御発振器とは
電流制御発振器とは、電子回路の一種で、電流の変化を利用して定期的に電気信号を生み出すデバイスです。この定期的な信号は、電波の発信、時計の時間を刻むための基準信号、コンピュータのクロック信号など、様々な電子機器の基本的な動作に不可欠な要素となります。
電流制御発振器の動作原理
電流制御発振器の核となるのは、発振回路です。この回路は、コンデンサやインダクタ（コイル）などの受動素子と、トランジスタやオペアンプといった能動素子で構成されています。これらの素子を組み合わせることで、正のフィードバックが形成され、一定の条件下で正弦波や他の形状の周期的な信号が発生します。
一般的に、発振条件はバークハウゼン基準として知られています。これは発振が始まるためには、回路のフィードバックループの利得が1以上であることと、位相シフトがちょうど360度、または整数倍の360度であることが必要です。この二つの条件が満たされると、信号は自己持続的な発振を開始します。
- コンデンサ（C）：電荷を蓄えることができる素子
- インダクタ（L）：電流が変化するとき、その変化に反抗する起電力を生み出す素子
- トランジスタ：電流や電圧を制御することで、回路内の信号を増幅する半導体素子
- オペアンプ：非常に大きな利得を持ち、入力信号を増幅するための素子
電流を制御することで、発振器の発振頻度（周波数）を変えることができます。例えば、トランジスタを使用する場合、ベース電流を変えることでトランジスタの動作点が変わり、発振周波数を微調整することが可能になります。
電流制御発振器の種類
電流制御発振器にはいくつかの異なるタイプがありますが、以下に代表的なものを挙げます。
- コルピッツ発振器（Colpitts Oscillator）：コンデンサの並列接続と単一のインダクタを使用します。
- ハートレー発振器（Hartley Oscillator）：インダクタの直列または並列接続と単一のコンデンサを使用します。
- リラクサ発振器（Relaxation Oscillator）：RCの充電と放電を利用して鋸歯状波を生成します。
これらの発振器は、その構成により特有の周波数特性を持ち、用途に応じて選ばれます。
電流制御発振器の応用例
電流制御発振器は、非常に広範囲の技術領域で利用されています。例えば、無線通信では、変調する信号のキャリア波として使用されます。また、音響機器では、音を生成する電子オルガンなどで用いられることもあります。コンピュータでは、クロック信号としてシステム全体のタイミングを管理するのに使用されます。
このように、電流制御発振器の基本的な理解は、現代のエレクトロニクスを理解する上で非常に重要です。しっかりとした概念と動作原理を把握することで、より複雑な電子回路やシステムへの理解が深まります。
