圧着工具は電線と端子の安全かつ確実な接続に不可欠なハンドツールで、多様な圧着方法と正しい使用法が特徴です。
圧着工具とは？
圧着工具とは、電線の端子やコネクタに金属製の端子を取り付けるために使用されるハンドツールです。電気を扱う際に、電線を確実かつ安全に接続する必要があります。この接続のために重要な役割を果たすのが圧着工具なのです。
圧着のメカニズム
圧着工具は、端子を電線の被覆を取り除いた銅線に差し込み、特定の圧力で押し潰して固定することで電気的接続を確保します。正しく圧着された端子は、電流が安全に流れるための低抵抗接続を提供し、電線が端子から抜け落ちることを防ぎます。

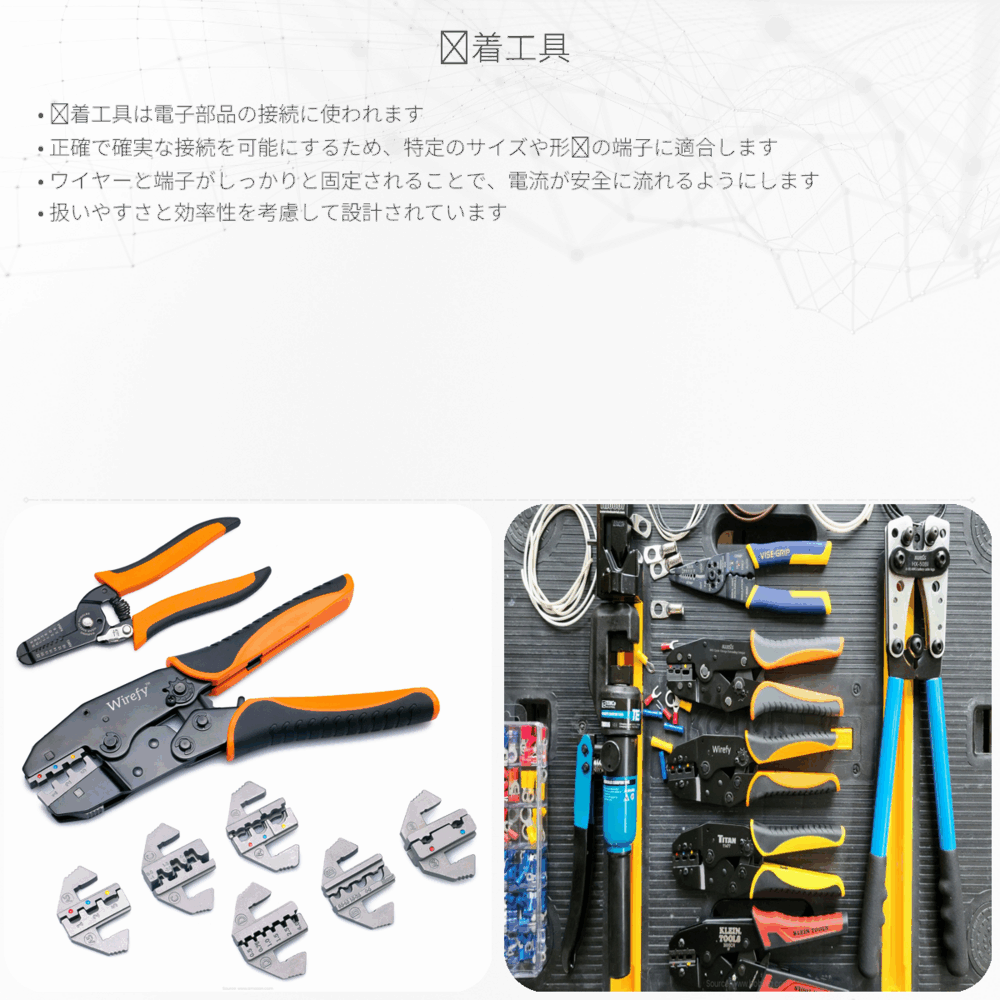

圧着工具の種類
- マニュアル圧着工具 – 一般的な手動式の圧着工具。ユーザーがハンドルを握り、力を加えることで端子に圧をかける。
- ラチェット式圧着工具 – マニュアルタイプよりも一貫した圧を提供する。ラチェット機構があるため、設定された圧力に達するまでハンドルが開かない。
- 油圧圧着工具 – より大きな電線やコネクタの圧着に使用。油圧を利用して強い圧力をかけることができる。
- 電動圧着工具 – 電動モーターを使って圧着を行う。連続して多くの圧着を行う際に便利。
正しい圧着のためのポイント
- 電線のサイズに合った端子と圧着工具のダイスを選ぶこと。
- 端子を圧着する前に電線の被覆を適切な長さだけ取り除く。
- 端子を電線に差し込んだ後、指定された圧力でしっかり圧着する。
- 圧着後、接続がしっかりしていて電線が抜けないことを確認する。
まとめ
圧着工具は、電気を安全に使うために不可欠なツールです。適切な圧着がなされていると、接続が信頼性高く、長期にわたって安定した電気の供給が可能になります。正しい圧着工具の選択と使用法を身につけることで、電気とともに生活する私たちの安全を守ることができるのです。
