線形テーパーポテンショメーターの所作と構造を解説する記事。電子部品としての用途や重要性も詳しく説明します。
線形テーパーポテンショメーターとは

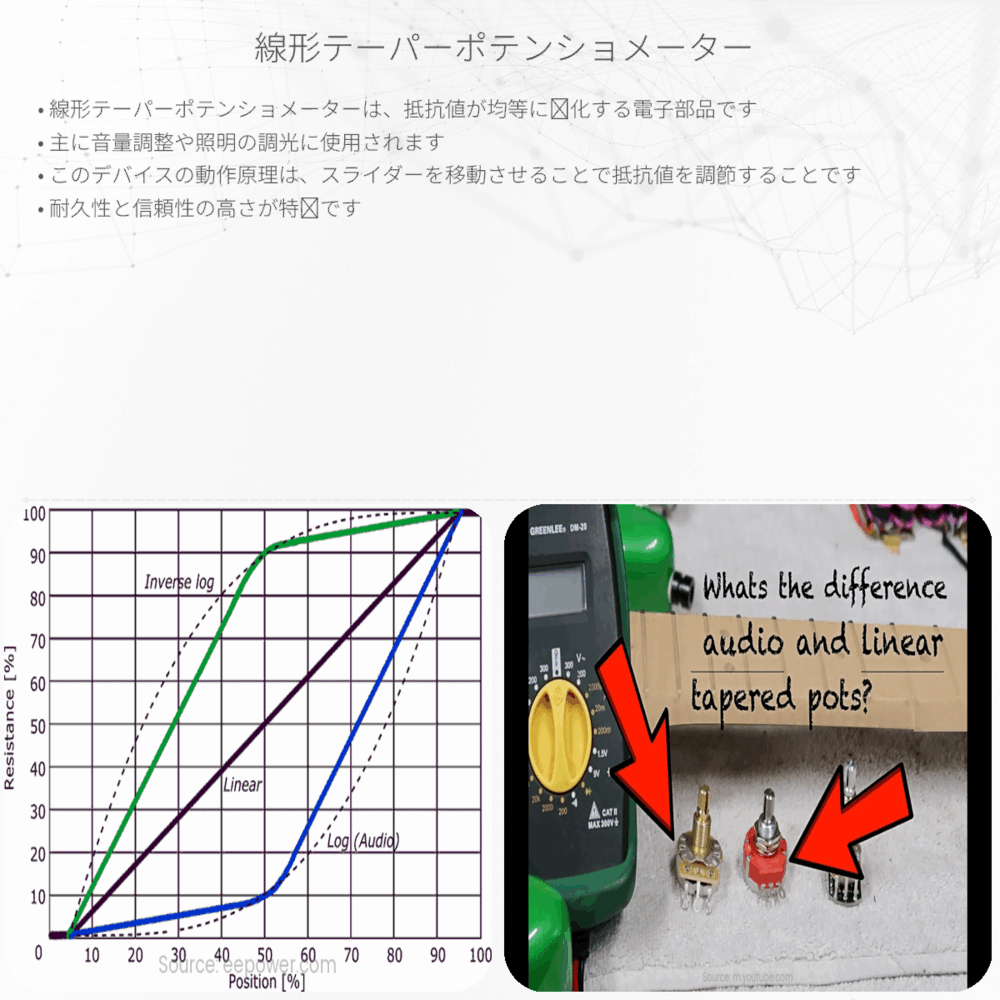

線形テーパーポテンショメーターは、電子部品の一種で、変数抵抗器の一形態です。英語だと「linear taper potentiometer」と呼ばれ、電気信号の電圧を調節するのに幅広く使用されています。線形テーパーとは、ポテンショメーターの抵抗体の電気的特性が回転角度またはスライド距離に対して直線的に変化することを意味しています。
線形テーパーポテンショメーターの構造
線形テーパーポテンショメーターは、主に抵抗体、スライダー（またはワイパー）、そして端子から成り立っています。抵抗体は通常、炭素膜やセラミック膜、金属膜などの導電材料でできており、抵抗体の一端と他端には固定された端子があります。スライダーは抵抗体に接触し、端子間の電圧分割を調整するために動かされます。スライダーの位置によって、抵抗体の有効な長さが変わり、これによって電圧出力が変化します。
線形テーパーポテンショメーターの働き
このデバイスの基本的な働きは比較的シンプルです。線形テーパーポテンショメーターには入力となる端子（Vin）と出力端子（Vout）、そして共通端子（GND）があります。Vinには定電圧が供給され、スライダーの位置を動かすことにより、共通端子と出力端子間の抵抗値が変わります。この抵抗値の変化によって、Voutが調整されるわけです。
たとえば、スライダーが抵抗体の中心に位置していた場合、抵抗値は抵抗体の両端からスライダーまでの抵抗値が等しくなり、VoutはVinの約半分になります。スライダーを動かすと、一方の抵抗値が増える一方で他方が減るため、VoutはVinに近づくか、またはゼロに近づくかが選べます。
線形テーパーポテンショメーターの応用
線形テーパーのポテンショメーターは、その直線的な電圧変化の特性から、オーディオ機器のボリュームコントロールや、照明の明るさ調節、電気回路内での精密な電圧調整など、さまざまな用途で使われています。
- オーディオ機器のボリューム調節
- 照明器具の明るさ調節
- 測定機器におけるキャリブレーション
- 制御回路内での信号レベルの調整
線形テーパーポテンショメーターは、線形応答が必要なほとんどのアナログ回路で重用される部品であり、簡単ながらも多くの機能を果たす重要なコンポーネントです。
まとめ
線形テーパーポテンショメーターは、その明快で予測可能な動作特性を持つことから、多くの電子機器にとって不可欠な部品です。電圧や信号レベルを調整することが求められる様々な場面で役立つため、エレクトロニクスを学ぶ上で知っておくべき基本的な電子部品の一つと言えるでしょう。
